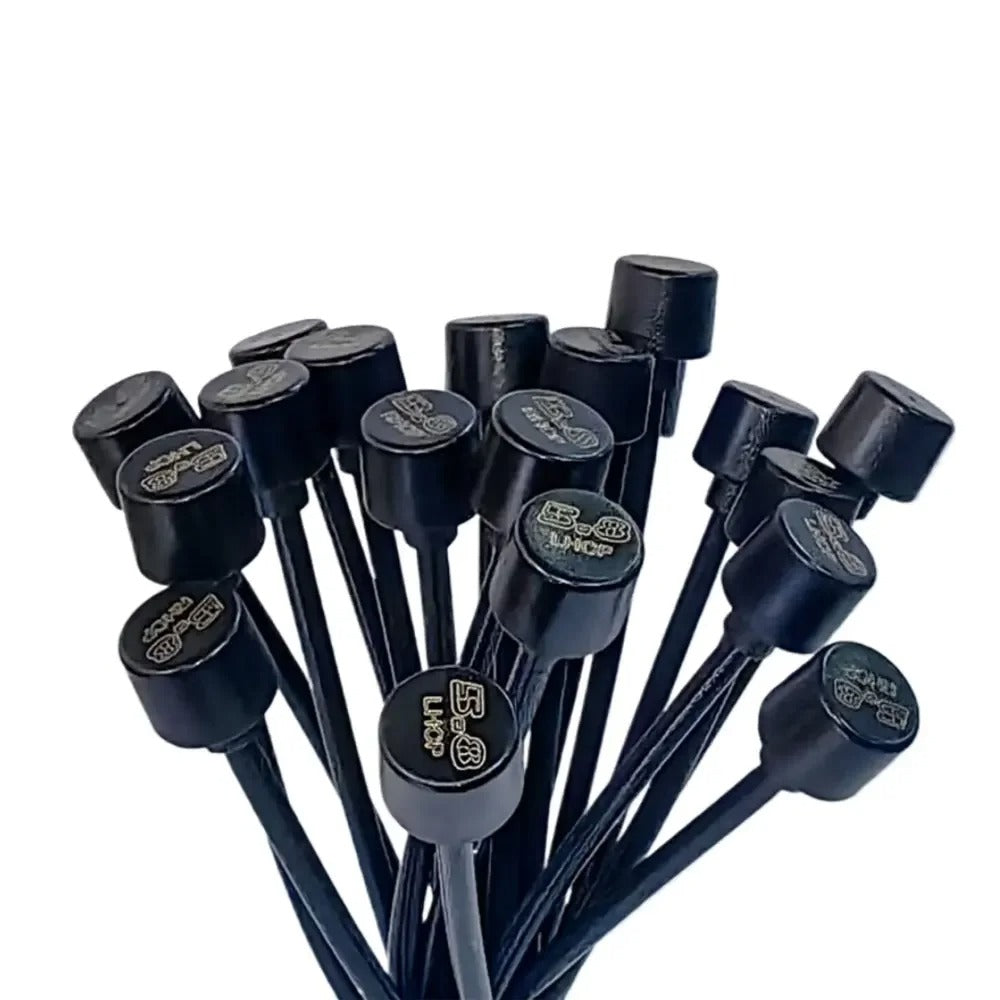

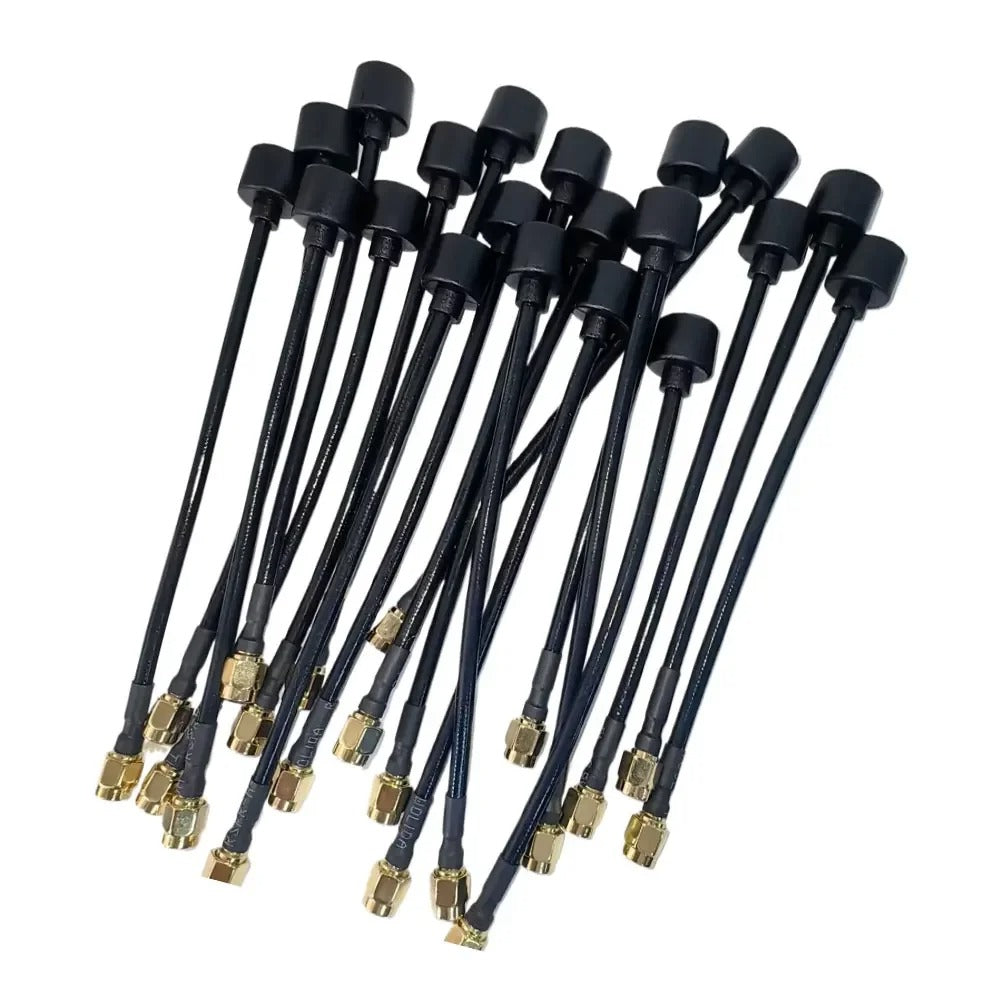

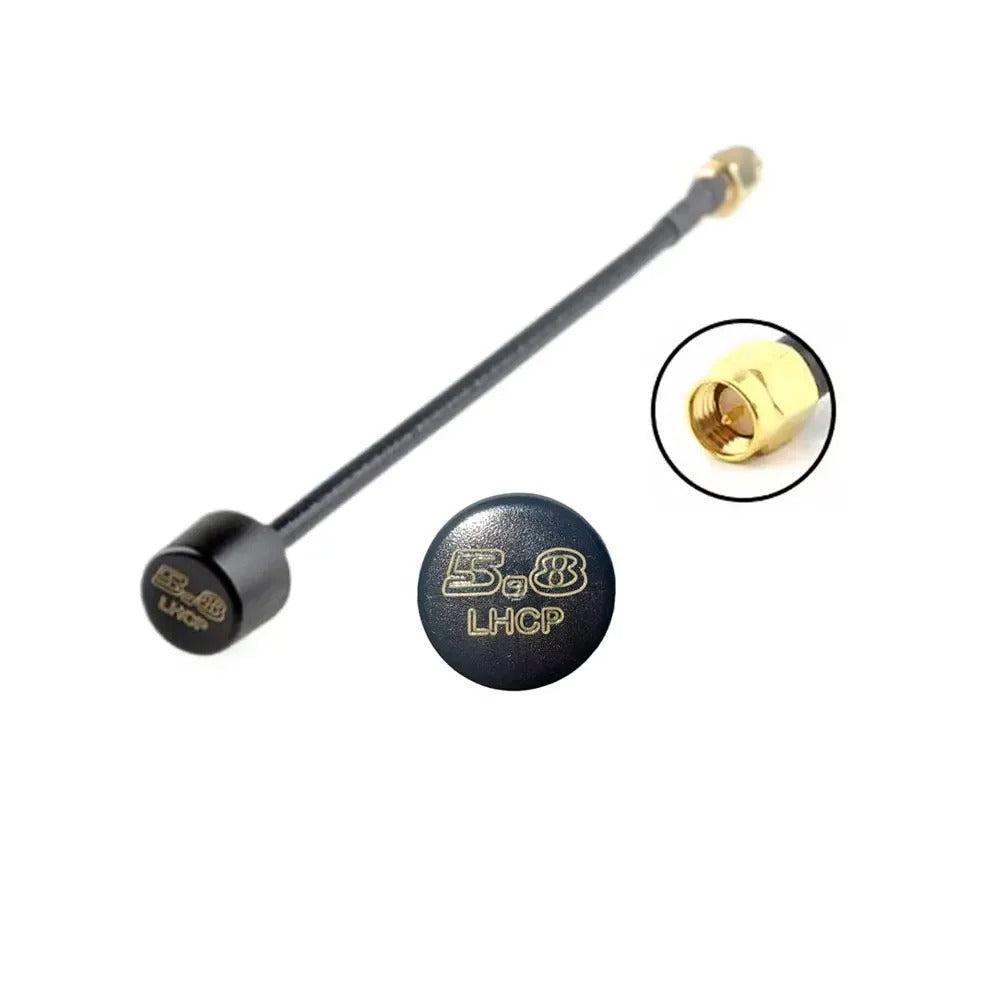

Антена Happymodel 5.8G SMA 150mm LHCP

Антена Happymodel 5.8G SMA — це якісна всеспрямована антена для FPV-дронів, яка забезпечує надійний зв'язок і мінімальні втрати сигналу. Завдяки круговій поляризації LHCP ця антена підходить для використання на гоночних дронах. Роз'єм SMA і довжина 150 мм розраховані на обладнання 5.8 ГГц із гніздом SMA — VTX, приймачі, окуляри чи монітор.

Особливості

Всеспрямована діаграма випромінювання — антена не потребує наведення на кореспондента, на відміну від патч- і секторних антен. Кругова поляризація LHCP менш чутлива до відбитих сигналів (multipath), ніж лінійна: перевідбита хвиля змінює напрям обертання й гірше приймається антеною тієї ж поляризації. Смуга 5500–6000 МГц перекриває всі стандартні аналогові 5.8 ГГц банди — A, B, E, F (Airwave) і R (Raceband), які лежать у межах 5658–5945 МГц. Імпеданс 50 Ом — стандарт для FPV-тракту, тому антена не створює додаткового розсогласування з VTX чи приймачем.

Характеристики

• Діапазон частот: 5500–6000 МГц
• Поляризація: LHCP (ліва кругова)
• Тип діаграми: всеспрямована (omni)
• Коефіцієнт посилення: 2.5 dBi
• Вхідний імпеданс: 50 Ом
• КСХН (5800 МГц): ≤1.4
• Максимальна потужність: 50 Вт
• Тип роз'єму: SMA
• Довжина: 150 мм

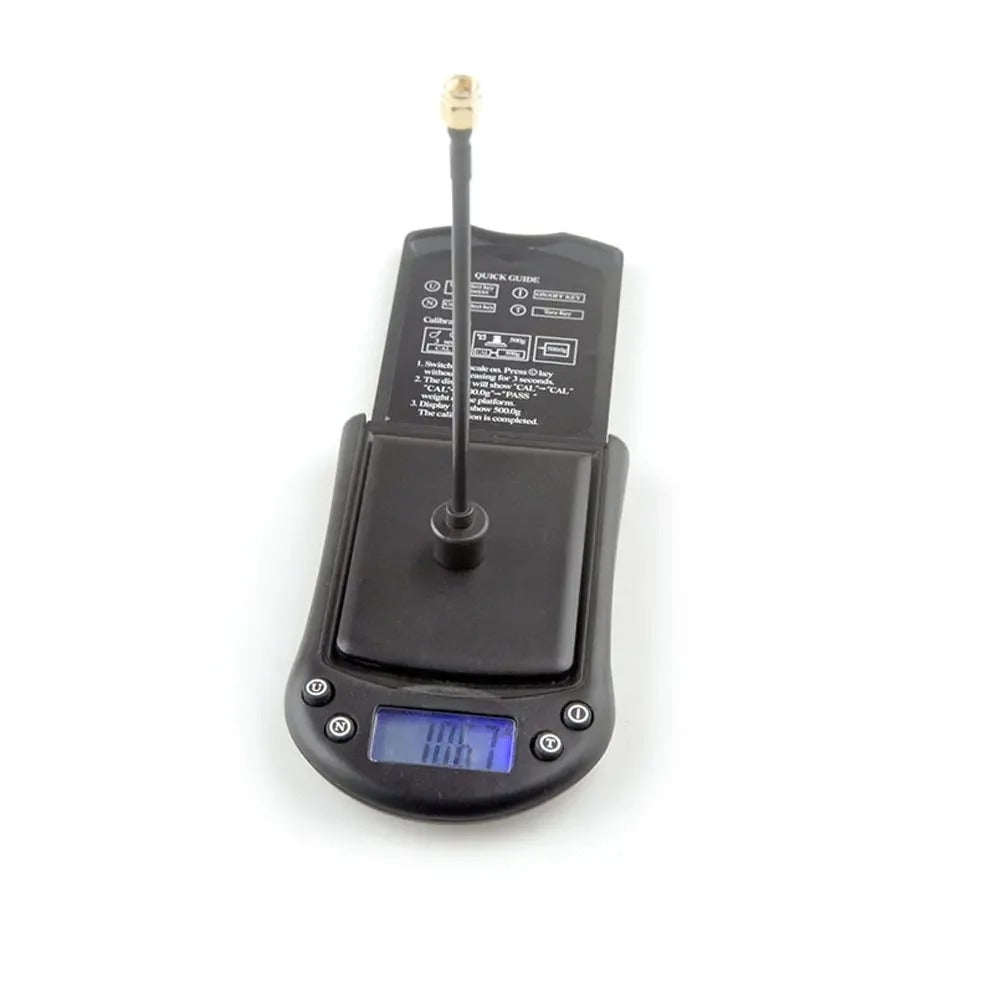

• Вага: 10.67 г

Комплектація

• Антена Happymodel 5.8G SMA 150 мм LHCP — 1 шт.

Сумісність

Підходить до аналогових відеопередавачів (VTX), приймачів, окулярів і моніторів 5.8 ГГц, у яких стоїть гніздо SMA. Поляризація на передавальній і приймальній стороні має збігатися: LHCP працює з LHCP. Якщо на дроні LHCP, а в окулярах RHCP (або навпаки), сигнал падає приблизно на 20 dB — це рівнозначно зменшенню потужності VTX у сотні разів, тож дальність обвалюється.

SMA і RP-SMA не взаємозамінні, хоч і виглядають схоже: у SMA-male є центральний штирок, у RP-SMA він перенесений у гніздо. З'єднання «навпростець» або не дасть контакту, або не закрутиться. Якщо перехідник все ж потрібен, прямий додає близько 0.1–0.2 dB втрат, кутовий — близько 0.5–1 dB.
