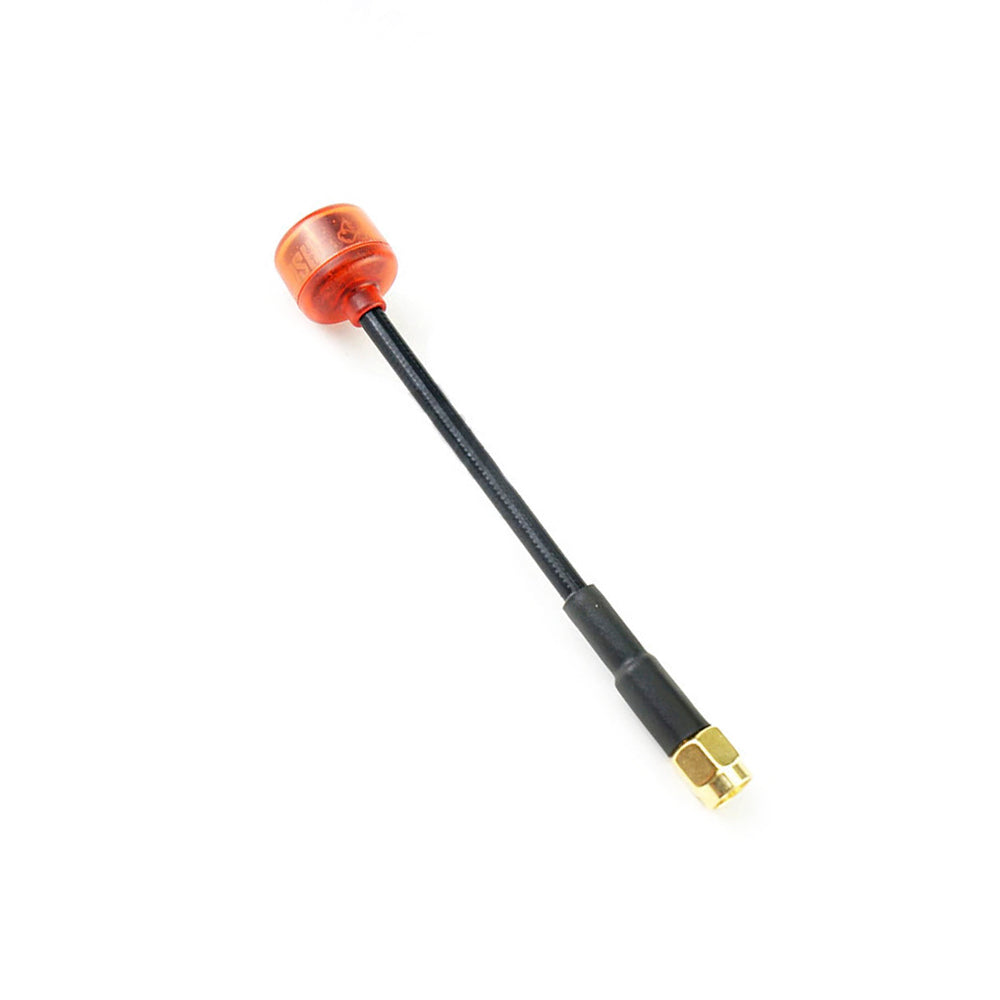

Антена Rush Cherry 2 II 5.8G SMA 150mm RHCP

Rush Cherry II 5.8G — це високоякісна FPV-антена, розроблена для стабільного та чистого сигналу в діапазоні 5.8 ГГц. Завдяки ефективності випромінювання 99% та низькому коефіцієнту стоячої хвилі (SWR ≤1.3:1) ця антена забезпечує чудову передачу сигналу з мінімальними втратами. Rush Cherry II — це ідеальний вибір для FPV-пілотів, які шукають антену з відмінною продуктивністю, низькими втратами сигналу та стабільним зв'язком у польоті.

Особливості

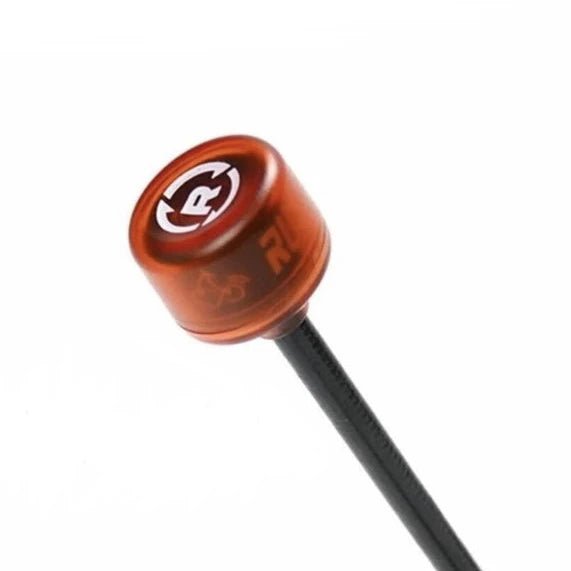

• Друге покоління Cherry: RushFPV зменшив об'єм корпусу на 30% і вагу на 20% порівняно з першою Cherry, зберігши форму випромінювача.
• Смуга 5600–6000 МГц перекриває всі стандартні банди 5.8 ГГц (A, B, E, F, Raceband) із запасом угору по частоті.
• Осьове відношення близько 1.0 — поляризація майже ідеально кругова, а розв'язка з протилежною поляризацією перевищує 30 дБ.
• Випромінювач виготовляють методом високоточної 3D-лазерної металізації: виробник подає це як спосіб тримати однакові параметри від екземпляра до екземпляра.
• Довжина 150 мм — найдовше виконання в SMA-лінійці Cherry 2 (у RushFPV воно називається SMA ULTRA Extended). Кабель дає змогу відвести антену від рами або вивести з-за корпусу окулярів.

Характеристики

• Частотний діапазон: 5600–6000 МГц
• Центральна частота: 5.8 ГГц
• Поляризація: RHCP (права кругова)
• Коефіцієнт підсилення: 1.8 dBi
• SWR (КСВ): ≤1.3:1
• Ефективність випромінювання: 99%
• Осьове відношення: ≈1.0
• Розв'язка з протилежною поляризацією: понад 30 дБ
• Тип роз'єму: SMA male
• Загальна довжина: 150 мм
• Вага: ≈11.5 г

Комплектація

• 1 × Антена Rush Cherry II 5.8G SMA 150mm RHCP

Сумісність

Куди ставиться. SMA male накручується на гніздо SMA: це і аналогові окуляри чи VRX-модуль, і передавач на дроні, якщо в нього виведено SMA (у компактних VTX частіше MMCX або U.FL — там потрібне відповідне виконання антени або пігтейл). Cherry 2 випускають у варіантах SMA (123 і 150 мм), SMA-JW (кутовий), MMCX, MMCX-JW, IPEX/U.FL, а також Y-type IPEX і Y-type MMCX-JW, тож під потрібний роз'єм беруть свою версію, а не перехідники.

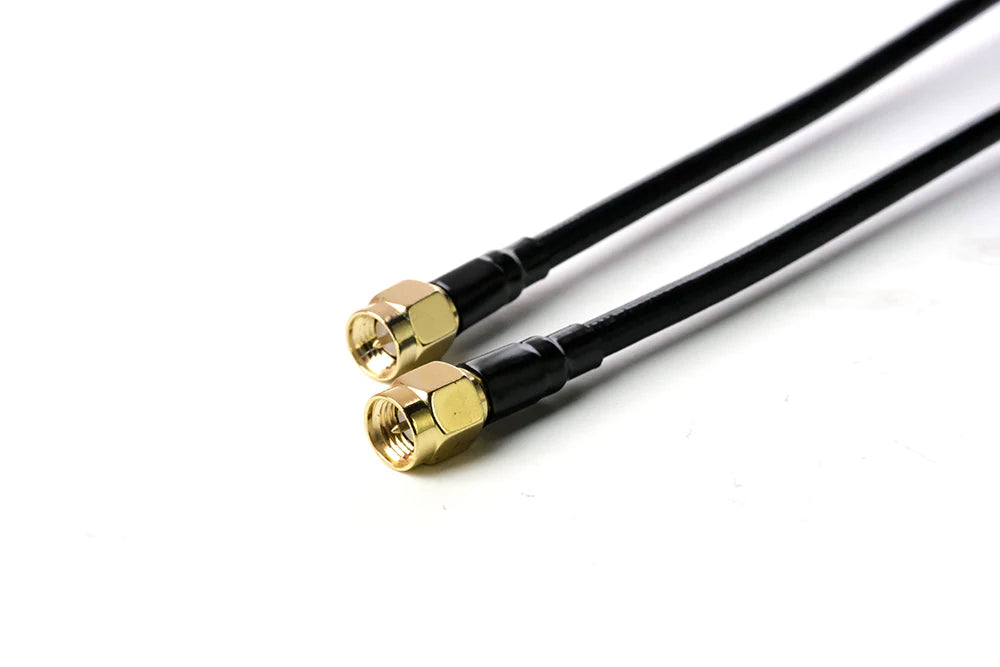

SMA проти RP-SMA. Це не синоніми. Різьба в них однакова, а центральний контакт перевернутий: у SMA male — штир, у RP-SMA male — гніздо. Через це антена SMA накрутиться на гніздо RP-SMA, але сигнал не піде. Дивіться маркування роз'єму на своєму пристрої; якщо там RP-SMA, потрібен перехідник SMA ↔ RP-SMA.

Поляризація має збігатися на обох боках. RHCP працює з RHCP. Ця антена придушує сигнал протилежної (LHCP) поляризації більш ніж на 30 дБ — це приблизно тисячекратна втрата потужності, тобто замість дальності буде шум майже одразу за пілотом. Якщо на квадрокоптері LHCP, ставте LHCP і в окуляри, і навпаки.

Смуга. 5600–6000 МГц — це весь звичний 5.8 ГГц, тому антена підходить до будь-якого 5.8-ГГц передавача чи приймача. Для систем на 4.9 / 5.0 ГГц або 1.2 ГГц вона не розрахована.

Порада з експлуатації. Не подавайте живлення на VTX без прикрученої антени: без навантаження вихідний каскад працює на відбиту потужність і може вийти з ладу.
