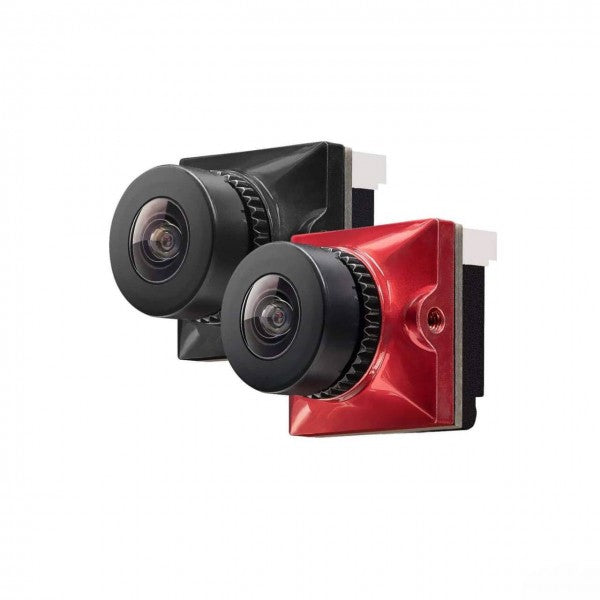

Камера CADDX Ratel 2

Попередня версія FPV камери Caddx Ratel зарекомендувала себе як одна з кращих камер для польотів при низькому освітленні, але нова версія Caddx Ratel 2 бере нову планку якості. Тепер на камері використовується японська імпортна лінза від DJI Air Unit з роздільною здатністю 5 мегапікселів, яка дозволяє отримати більш чітке та яскраве зображення без спотворень, а також має потовщене скло, що знижує можливість пошкоджень.

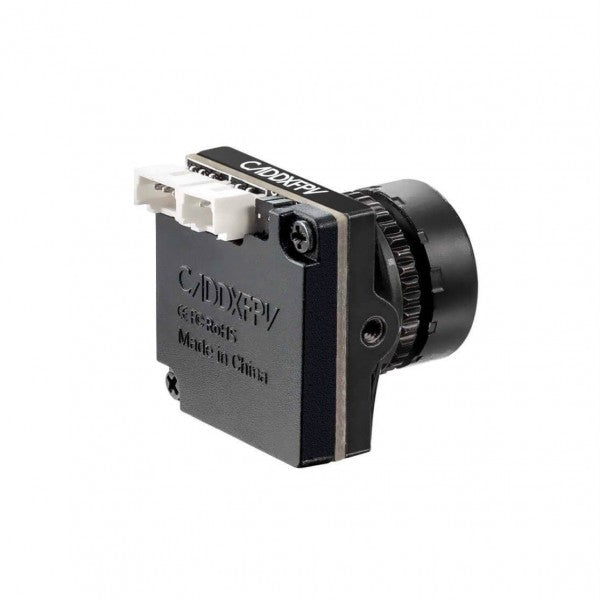

Камера тепер має металевий корпус із магнієво-алюмінієвого сплаву, який повністю закриває камеру з усіх боків. При цьому вага Caddx Ratel 2 складає лише 6 грам!

Камера, як і раніше, використовує CMOS матрицю розміром 1/1.8-дюйма з технологією Sony Starlight, що забезпечує світлочутливість до 0.0001 люкс, низьку затримку до 8 мс і стандартну можливість перемикання форматів 4:3/16:9 та систем PAL/NTSC.

Особливості

• Матриця 1/1.8" CMOS Starlight і мінімальне освітлення 0.0001 lux — картинка тримається в сутінках, у тіні дерев і в приміщенні.
• Скляна лінза 2.1 мм від DJI Air Unit з роздільною здатністю 5 Мп: різкіший кадр без спотворень, потовщене скло гірше набирає сколи.
• Затримка від 8 мс — камера не додає відчутного запізнення до аналогового каналу.
• Super WDR (HDR) і 3-DNR: менше вибілених ділянок на переході «земля — небо» і менше зернистості в темряві.
• Корпус із магнієво-алюмінієвого сплаву закриває плату з усіх боків, при цьому вся камера важить 5.9 г.
• Перемикання 4:3 / 16:9 і PAL / NTSC — камеру можна підігнати під конкретні окуляри та їхній DVR.
• Широкий вхід живлення 5–40 В: працює і від 5 В плати, і напряму від батареї, без окремого стабілізатора.
• Меню OSD з налаштуваннями експозиції, електронного затвора і режимів День/Ніч (Авто / Колір / ЧБ / EXT).

Характеристики

• Матриця: 1/1.8" CMOS Starlight HDR
• Горизонтальна роздільна здатність: 1200TVL
• Лінза: 2.1мм FOV 165 °
• Формат зображення: 16:9 / 4:3 (змінюється)
• ТБ система: NTSC & PAL (змінна)
• WDR: Super WDR (HDR)
• DNR: 3-DNR
• мін. освітлення: 0.0001 lux Starlight
• Синхронізація: внутрішня
• Мінімальна затримка: 8 мс
• Швидкість ел. затвора: PAL: 1/50 ~ 100000; NTSC: 1/60 ~ 100 000
• Відношення сигнал/шум: > 60dB (AGC OFF)
• OSD: є
• Режими День/Ніч: Авто / Колір / ЧБ / EXT
• Відеовихід: CVBS
• Харчування: 5-40V
• Матеріал корпусу: магнієво-алюмінієвий сплав
• Розміри: 19 x 19 x 20мм
• Вага: 5.9 г

Комплектація

• 1 x камера Caddx Ratel 2
• 1 x алюмінієвий кронштейн
• 1 х плата управління меню OSD
• 1 x FPV силіконовий кабель A (3-pin двосторонній)
• 1 x FPV силіконовий кабель B (2-pin двосторонній)
• 1 x 1.5мм шестигранний ключ
• 1 х комплект гвинтів та шайб

Сумісність

• Розмір корпусу: стандарт «мікро», 19×19 мм (габарит 19×19×20 мм). Стає в мікро-кріплення 19 мм, які використовує більшість рам 3–7″. У посадкове місце під нано-камеру (14×14 мм) чи під повнорозмірну (26×26 мм) камера не влізе.
• Живлення: 5–40 В. Можна брати 5 В з політного контролера або відеопередавача, а можна вести напряму від VBAT збірок 1S–6S — окремий понижувач не потрібен.
• Відеовихід: аналоговий CVBS. Працює з будь-яким аналоговим відеопередавачем (5.8 ГГц, 1.2/1.3 ГГц) і з аналоговими окулярами та їхнім DVR.
• З цифровими системами не працює: DJI O3/O4 Air Unit, Walksnail Avatar і HDZero мають власні камери й не приймають сигнал CVBS. Ratel 2 — камера суто для аналогового тракту.
• PAL / NTSC: перемикається в меню. Режим камери й режим окулярів (або DVR, якщо він жорстко в одному стандарті) мусять збігатися, інакше зображення не синхронізується.
• Налаштування: меню викликається платою-джойстиком із комплекту — окремий модуль керування докуповувати не потрібно.
• Підключення: у комплекті силіконові кабелі 3-pin і 2-pin. Перед монтажем звірте, які саме роз'єми або пади під камеру на вашому політному контролері й відеопередавачі — може знадобитися паяння.
• Не плутати з Caddx Ratel Pro: це окрема модель з іншою матрицею і роздільною здатністю, характеристики й налаштування в них не збігаються.
