Зарядний пристрій ToolkitRC M7

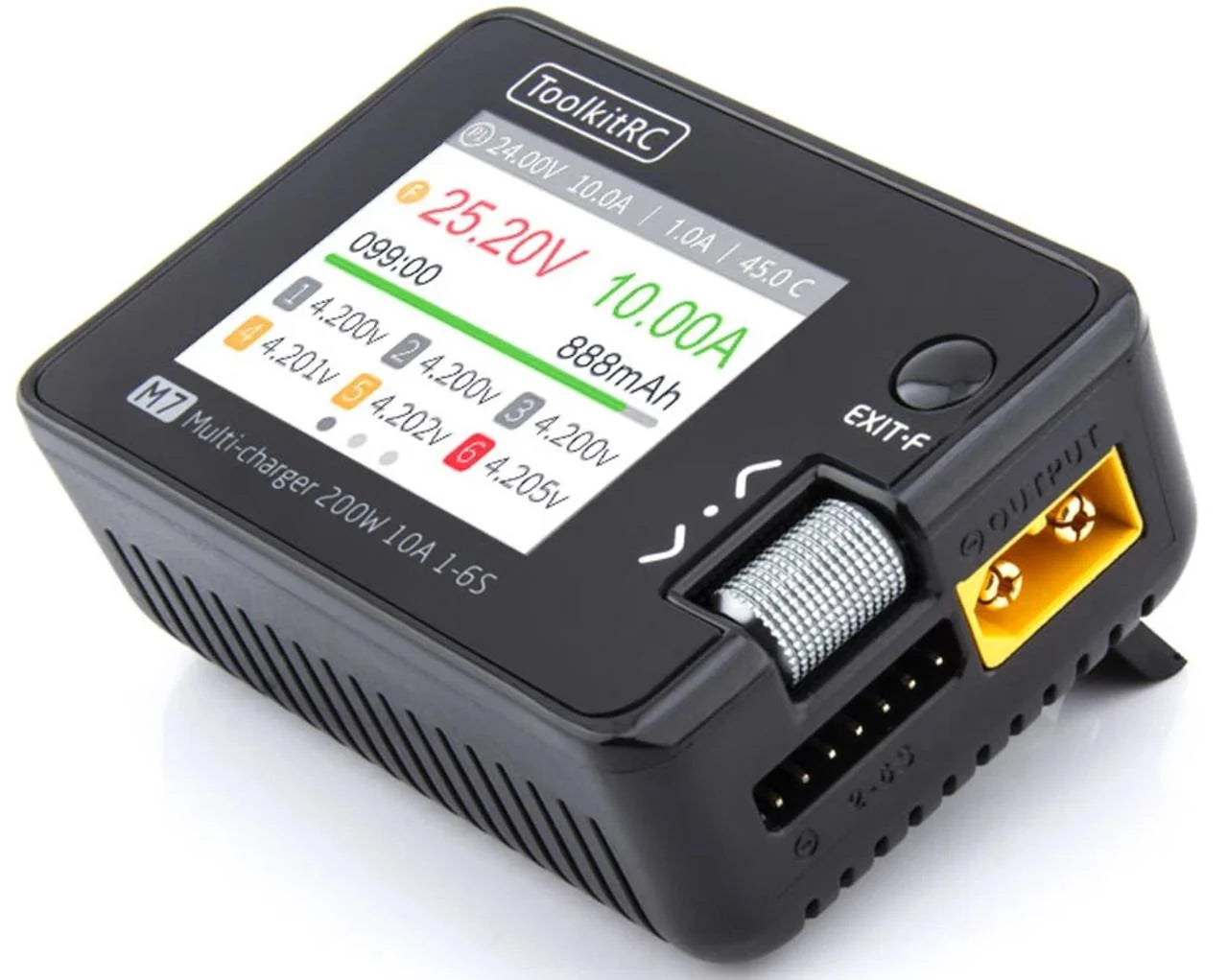

ToolkitRC M7 — одноканальний зарядний пристрій на 200 Вт і 10 А завбільшки з долоню: 73×51×27 мм і 90 г. Він працює від постійного струму 7–28 В, тому потребує блока живлення або акумулятора як джерела. Окрім заряджання, M7 — польовий тестер: вимірює сигнали PWM/PPM/SBUS, напругу банок і внутрішній опір, працює як регульоване джерело живлення.

Особливості

• Заряд до 200 Вт / 10 А: LiPo, LiHV, LiFe, Li-ion 1–6S, NiMH 1–16S, Pb 1–10S.
• Розряд у режимі Recycle до 200 Вт — енергія віддається назад у джерело живлення; звичайний розряд 10 Вт.
• Вимірювання напруги кожної банки (1.0–5.0 В) і внутрішнього опору (1–99 мОм).
• Вимірювання сигналів PWM, PPM і SBUS — зручно перевірити приймач чи пульт без дрона.

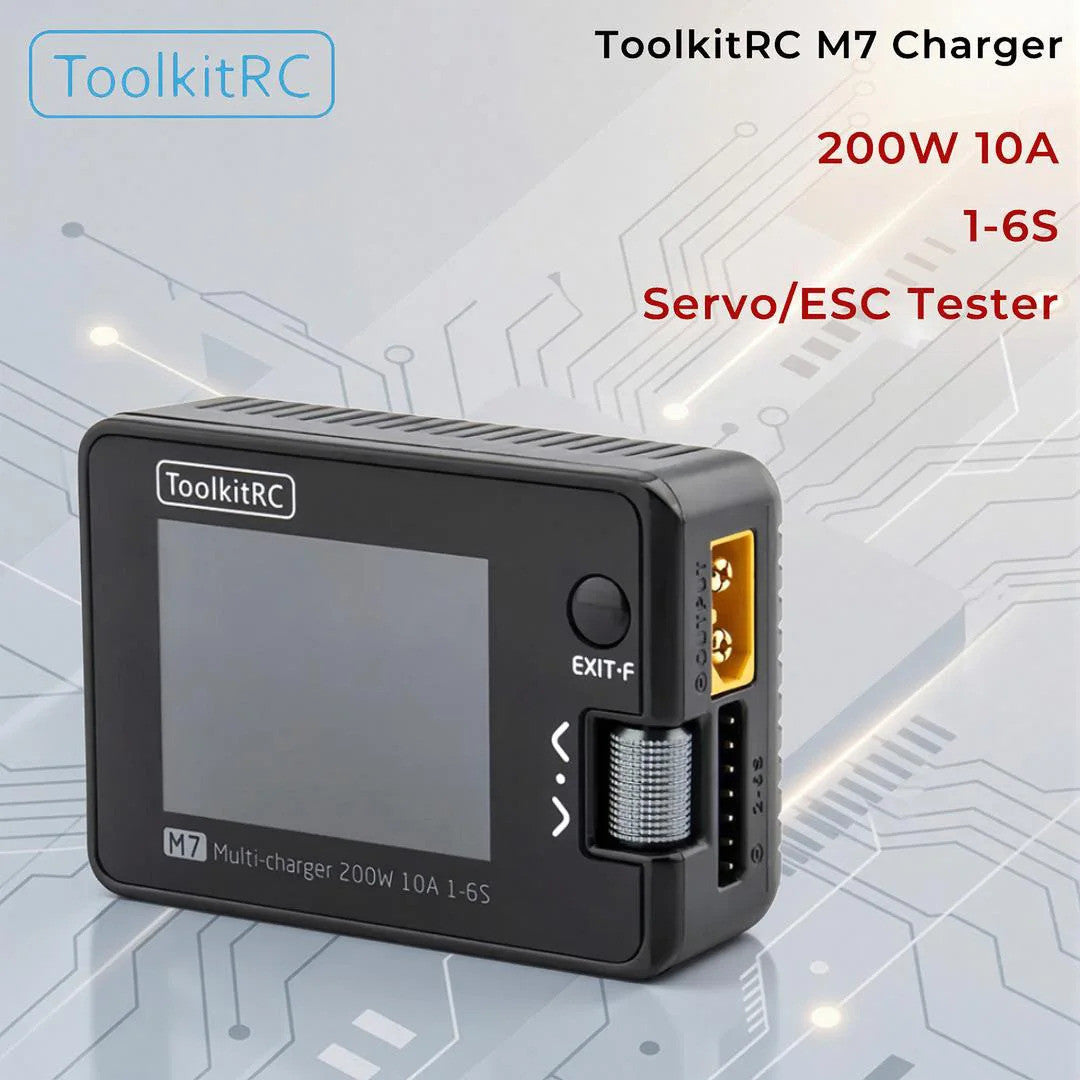

• Вихід для перевірки ESC і серво (PWM) та регульоване джерело живлення 1–28 В, 1–10 А (CC/CV).

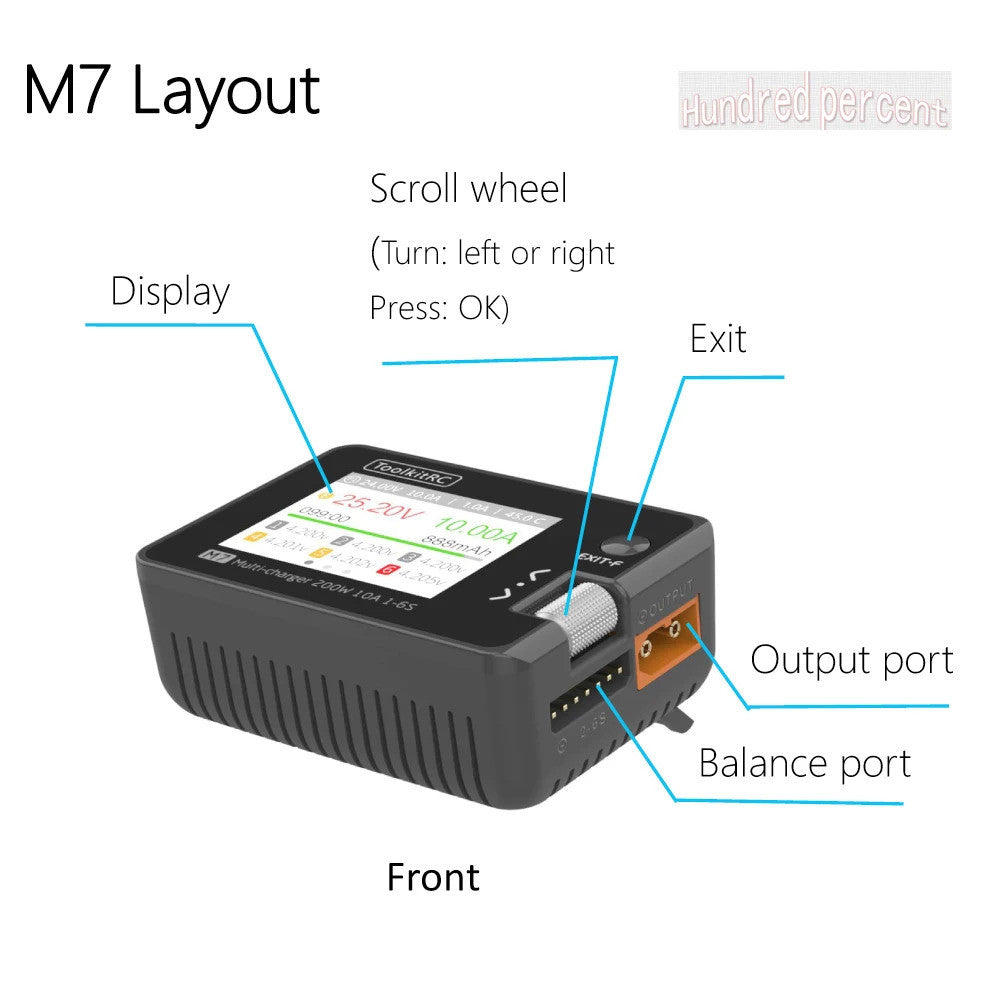

• USB-A 5 В 2.1 А для телефона чи окулярів, кольоровий 2.0″ IPS-екран і колесо прокрутки.

Характеристики

• Модель: ToolkitRC M7
• Вхід: DC 7.0–28.0 В, до 12 А, роз'єм XT60
• Потужність заряду: 200 Вт, до 10 А
• Розряд: 200 Вт / 10 А (Recycle), 10 Вт / 3 А (звичайний)
• Акумулятори: LiPo/LiHV/LiFe/Li-ion 1–6S, NiMH 1–16S, Pb 1–10S
• Струм балансування: 400 мА, 2–6S
• USB: 5.0 В 2.1 А

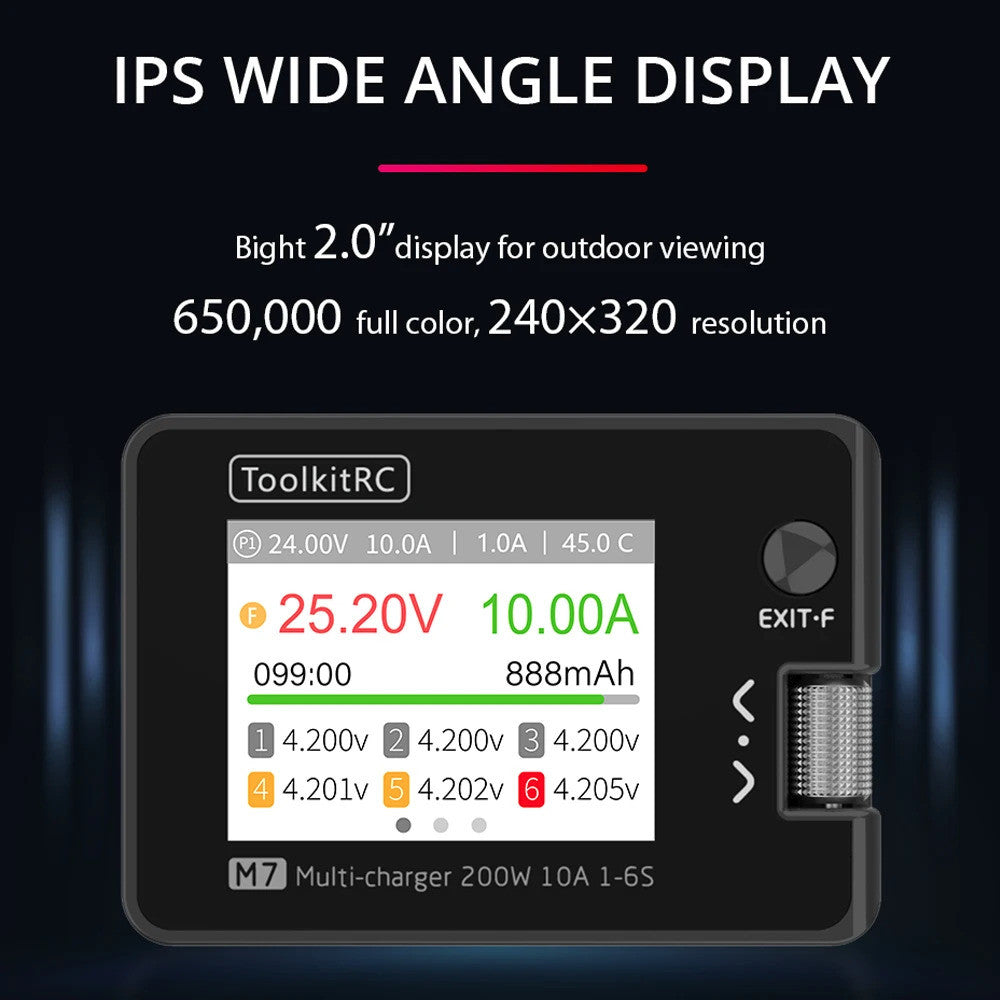

• Екран: 2.0″ IPS, 320×240
• Розміри: 73×51×27 мм
• Вага: 90 г

Комплектація

• Зарядний пристрій ToolkitRC M7 — 1 шт.
• USB-кабель — 1 шт.
• Коротка інструкція — 1 шт.
• Захисна плівка на екран — 1 шт.

Сумісність

Блока живлення в комплекті немає. Скільки потужності отримає M7, залежить від джерела:

• ADP200 (19.5 В, 10.3 А) — повні 200 Вт.
• ADP100 (20 В, 5 А) — до ~100 Вт; цього вистачає на один 4–6S акумулятор для 5″ дрона, але повільніше.
• ADP750 (12 В) — до ~140 Вт на один M7 (вхід M7 обмежений 12 А), зате один блок живить до трьох зарядних одночасно.
• LiPo 3–6S або автомобільний акумулятор 12 В — для заряджання в полі.

Для двох акумуляторів одночасно дивіться двоканальний ToolkitRC M6D.
