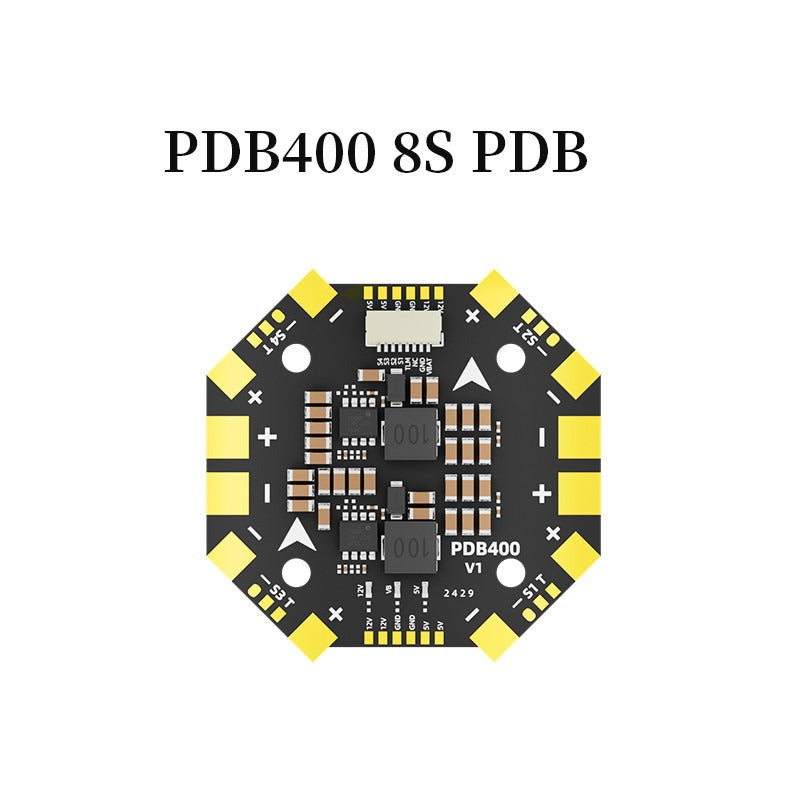

Плата розподілу Aocoda-RC PDB400 8S 400A

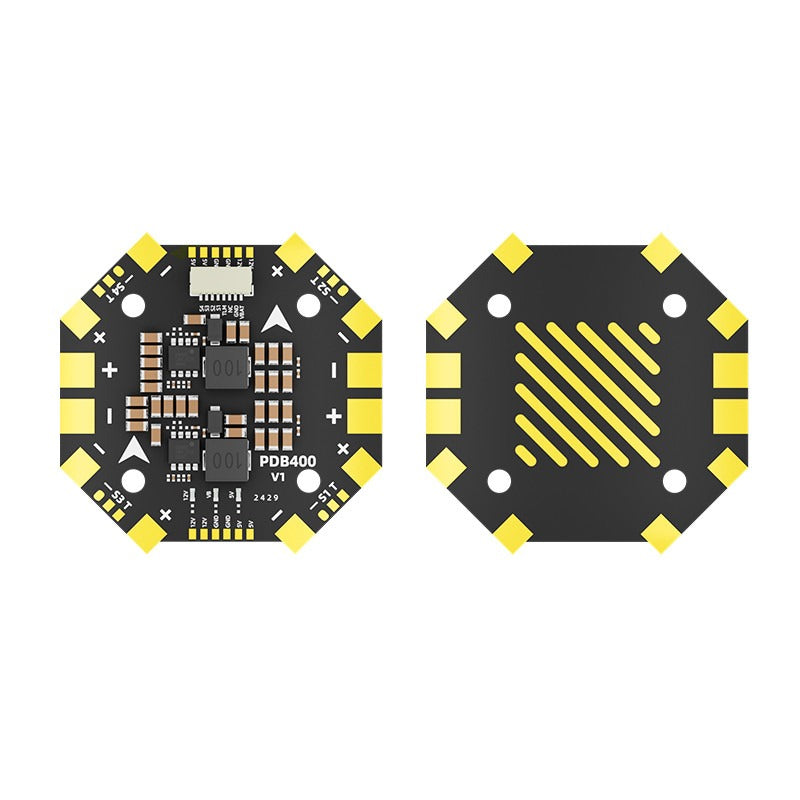

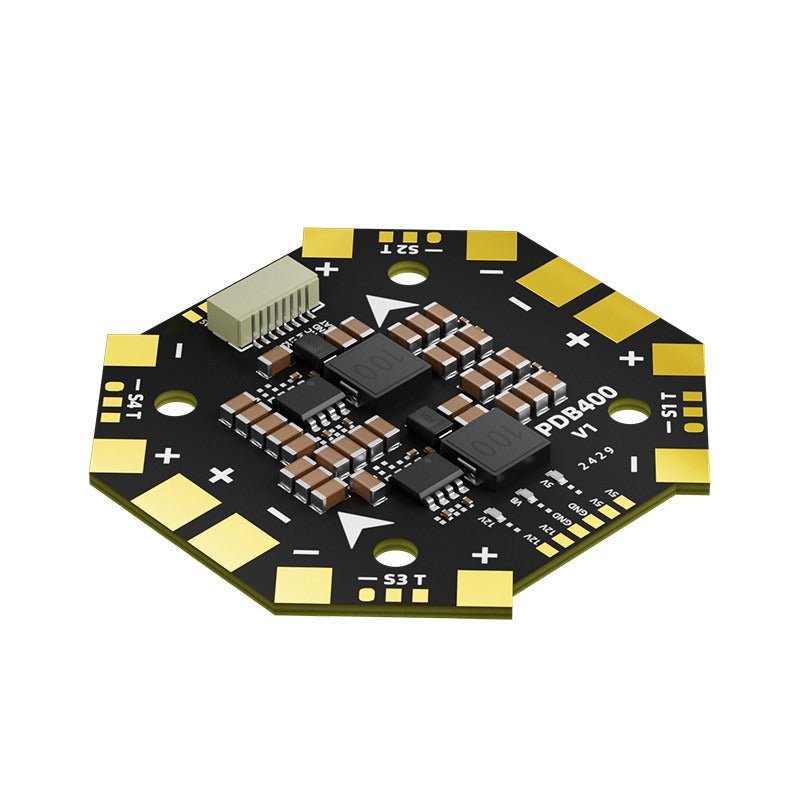

Aocoda-RC PDB400 — плата розподілу живлення для збірок на 4 окремі реґулятори, де струм уже завеликий для 4-в-1 стека. Восьмикутна плата 56×56 мм розводить акумулятор на чотири виходи по 100 A тривалого струму і має вбудований датчик струму, тож політний контролер бачить споживання і напругу. Окремо виведені стабілізовані 5 В і 12 В для приймача, камери та відеопередавача.

Особливості

• Чотири виходи на реґулятори з масивними паяльними майданчиками — 100 A тривало на кожен, 400 A сумарно.

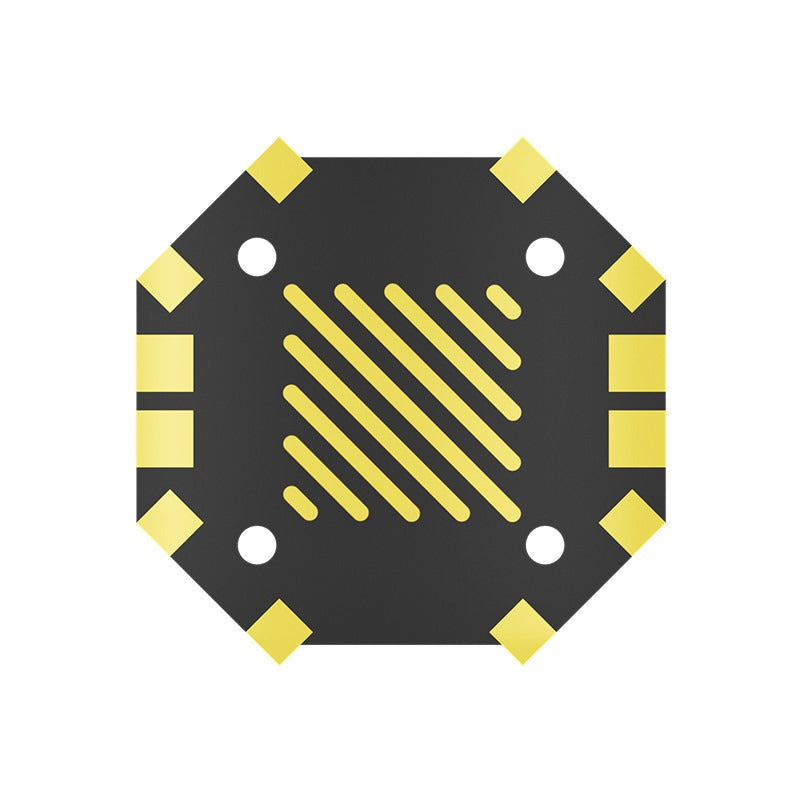

• Два майданчики під акумулятор («+»/«−» з обох боків плати) — можна завести живлення з того боку, де зручніше, або розподілити струм по двох парах проводів.
• Вбудований амперметр і відвід VBAT — дані про струм і напругу йдуть у політний контролер, окремий датчик не потрібен.
• Подвійний BEC 5 В / 12 В: два незалежні понижувальні канали замість одного.
• Керамічні конденсатори по входу для згладжування кидків живлення.
• Роз'єм сигналів: S1–S4 (керування реґуляторами), TLM (телеметрія реґуляторів), VBAT, GND.
• Монтажні отвори 30,5×30,5 мм під M3 — стандарт, під який зроблена більшість рам і стеків.

Характеристики

• Модель: Aocoda-RC PDB400 (8S)
• Тривалий струм: 100 A × 4 канали
• Піковий струм: 110 A × 4 канали
• Вхідна напруга: 3–8S LiPo
• Вбудований амперметр: є
• Телеметрія реґуляторів (пад TLM): є
• Виходи BEC: 5 В і 12 В (два канали)

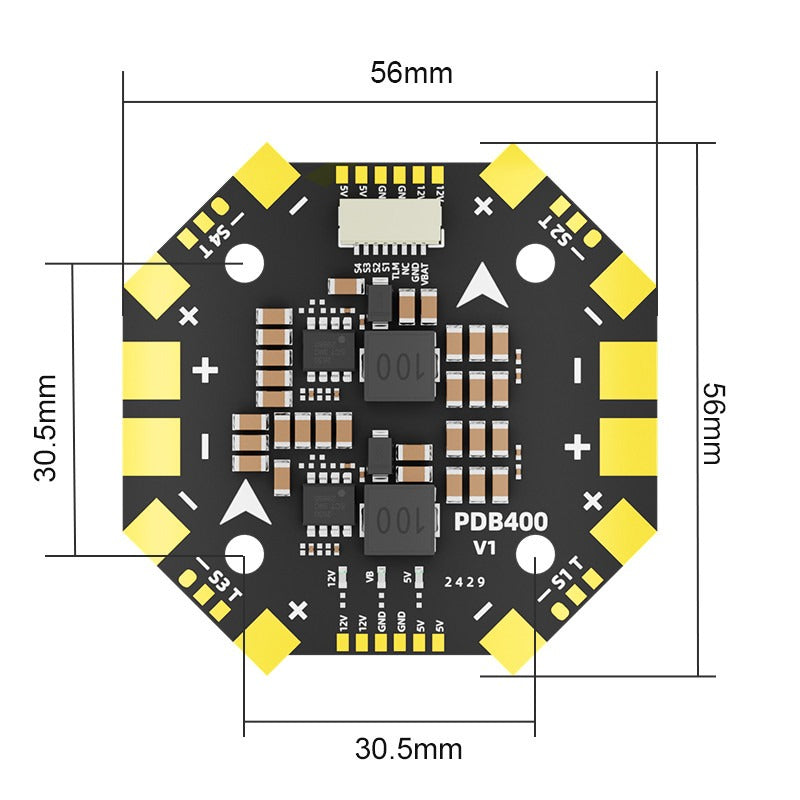

• Габарити плати: 56×56 мм (восьмикутна)
• Монтажні отвори: M3, 30,5×30,5 мм
• Вага: 22 г

Комплектація

• Плата розподілу живлення PDB400 — 1 шт
• Силовий кабель XT60, 12AWG, 130 мм — 1 шт
• Демпферні втулки M3×8 мм — 4 шт

Сумісність

• Монтаж: отвори M3 з кроком 30,5×30,5 мм — стандартний «30×30» патерн. Плата стає у стек разом із політним контролером 30×30 або кріпиться окремо на раму з таким же кроком. Сама плата 56×56 мм, тож у корпусі потрібне вікно більше, ніж під звичайний 36×36 FC.
• Акумулятор: 3–8S LiPo. Комплектний кабель XT60 перерізом 12AWG розрахований на весь струм плати; під 8S і довгі проводи краще не переходити на тонший переріз.
• Реґулятори: чотири одиничні ESC до 100 A тривало кожен. Тобто плата працює і з 8S-реґуляторами на 60–80 A, і з важкими 100-амперними — зокрема на великих 7- і 10-дюймових збірках та на моделях літакового типу.
• Політний контролер: будь-який 30×30 FC. Сигнальні виходи S1–S4 підключаються до моторних падів контролера, VBAT і датчик струму — до входів вимірювання (у Betaflight/INAV вмикається живлення від PDB із калібруванням масштабу датчика). Пад TLM передає телеметрію реґуляторів на UART контролера, якщо самі ESC її віддають.
• Периферія: лінії 5 В і 12 В окремі, тож приймач і камеру можна тримати на 5 В, а відеопередавач — на 12 В, не навантажуючи BEC політного контролера.
• Роз'єми: вхід і виходи — паяльні майданчики (не конектори), під пряме паяння силових проводів; сигнали виведені на контактну гребінку.
