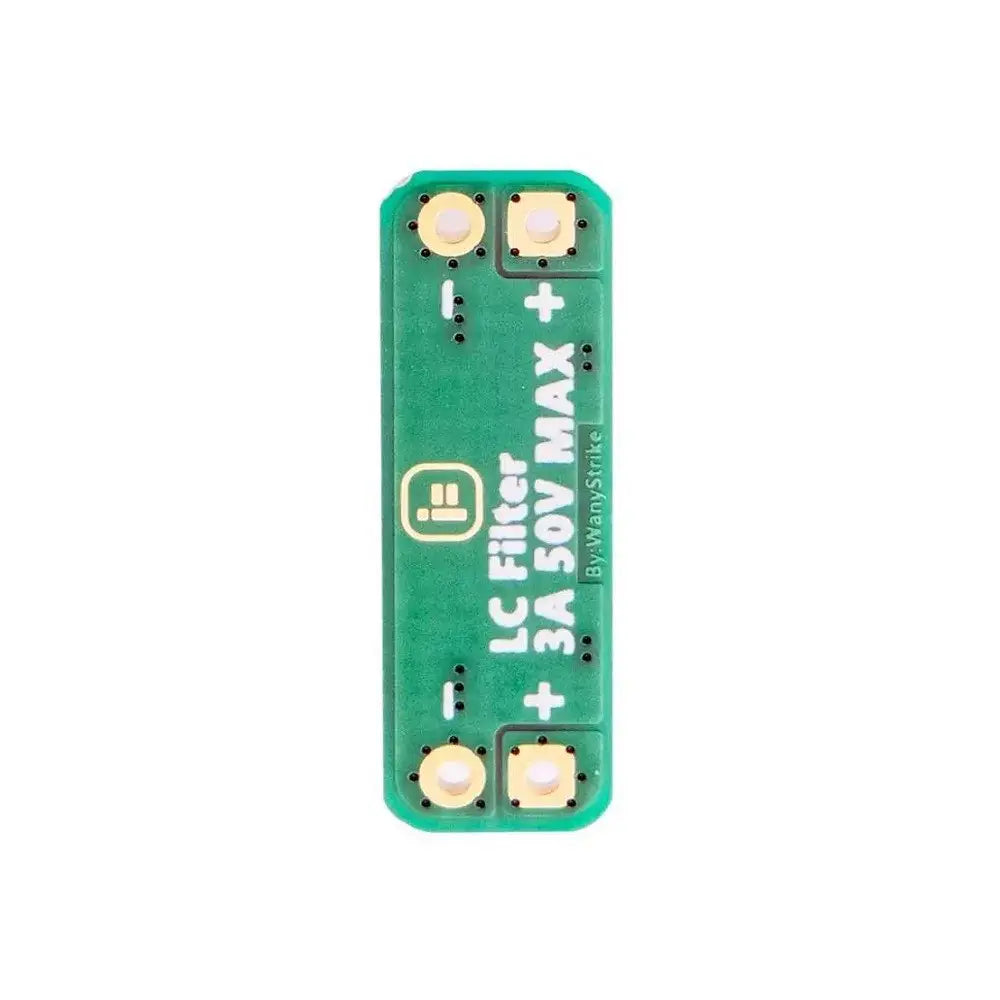

Фільтр живлення IFlight LC Filter 3A 5-30V

Модуль iFlight LC Filter — це компактний фільтр, призначений для очищення джерела живлення постійного струму від електричних шумів. Він використовує компоненти індуктора та конденсатора великої ємності, що робить його незамінним для отримання чистого зображення на FPV-дронах.

Особливості

• Фільтруються обидва проводи — і плюсовий, і мінусовий (common mode), а не лише плюс. Саме тому модуль справляється з наводками, які «проходять» повз простий конденсатор.

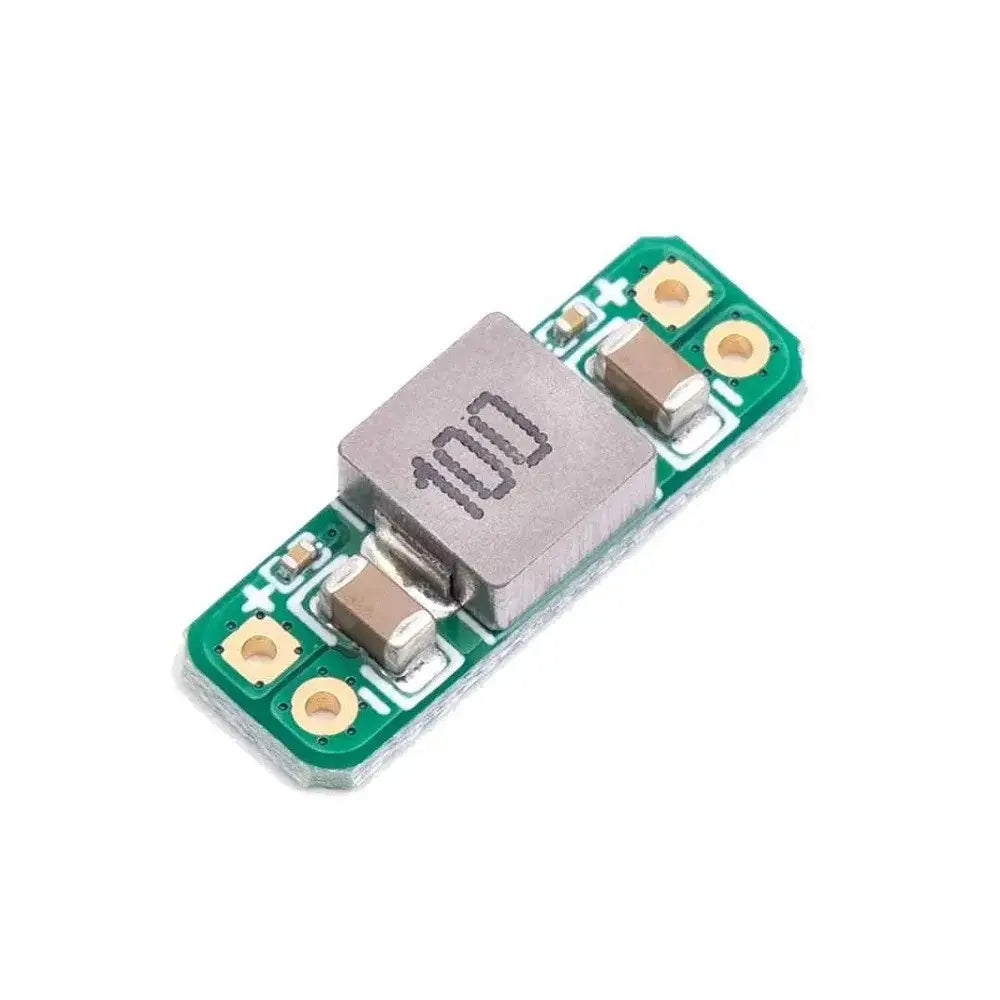

• LC-схема на дроселі та конденсаторі великої ємності — гасить високочастотні пульсації від ESC і DC-DC перетворювачів.
• Вбудований захист від зворотної полярності — помилка при пайці не вбиває модуль одразу.
• Дуже мале падіння напруги — на виході залишається практично та сама напруга, що на вході.
• Широкий вхідний діапазон 5–30 В — один і той самий модуль ставиться і на 5-вольтову лінію камери, і на пряме батарейне живлення відеопередавача.
• 16 × 6 × 3 мм і 0,6 г — ховається під термоусадку просто в джгуті проводів, окремого місця на рамі не потребує.

Для чого це потрібно?

У FPV-системах двигуни та регулятори швидкості (ESC) часто створюють перешкоди, які впливають на якість відеосигналу. Це особливо актуально при використанні загальної батареї для живлення силової установки та відеосистеми.

Основні ознаки "брудного" живлення:

• Горизонтальні лінії або смуги на відео під час польоту (особливо при додаванні газу).
• Випадкові вимкнення відеопередавача або камери.
• Зменшення ефективної дальності передачі відео.

Цей LC-фільтр ефективно пригнічує пульсації напруги, викликані роботою ESC або довгими проводами живлення, забезпечуючи стабільну роботу вашого обладнання.

Характеристики

• Вхідна напруга: 5-30V
• Максимальний струм: 3А
• Захист від зворотної полярності: Вбудований
• Розмір: 16 х 6 х 3 мм
• Вага: 0.6 г

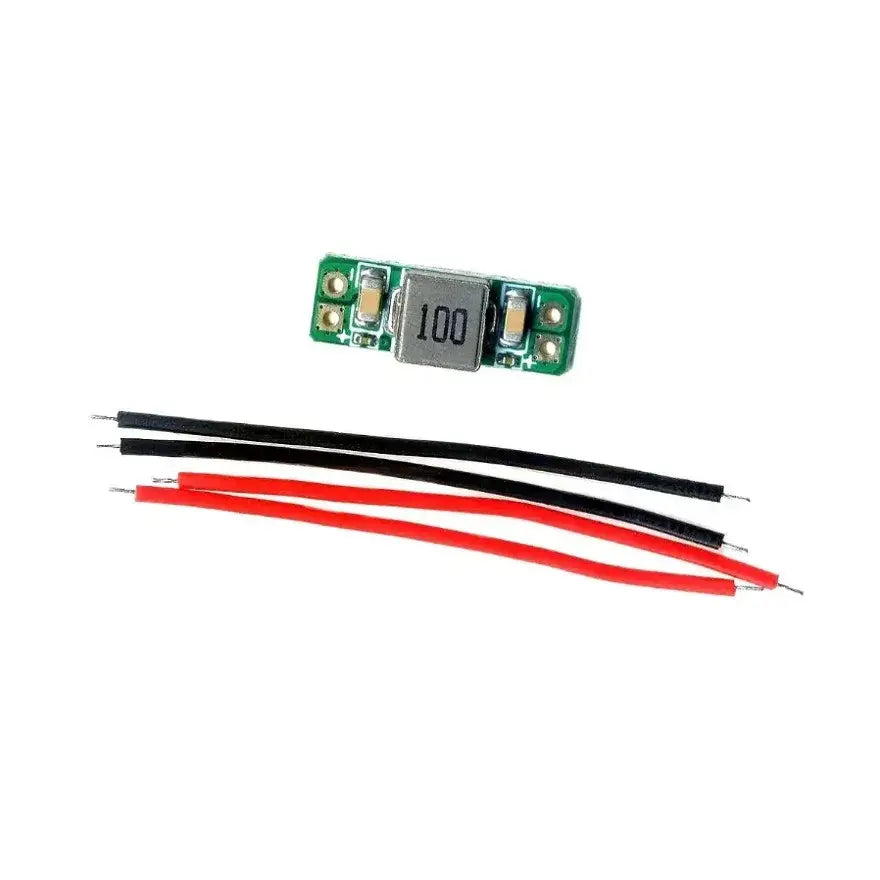

Комплектація

• 1 х LC фільтр iFlight 3A 5-30V
• 1 х Комплект з’єднувальних кабелів (28 AWG)

Сумісність

Куди ставиться. У розрив лінії живлення споживача: вхід — від джерела (батарея, пади польотного контролера або BEC), вихід — на відеопередавач чи камеру. Не паралельно, як конденсатор, а послідовно — весь струм споживача йде крізь модуль.

За напругою. 5–30 В на вході. Це покриває 5-вольтову й 12-вольтову шини польотника та пряме живлення від батареї до 6S включно (повністю заряджена 6S — 25,2 В). 8S (33,6 В) виходить за межі діапазону — такий модуль там ставити не можна.

За струмом. До 3 А. Аналогові 5,8 ГГц передавачі та FPV-камери споживають помітно менше, тож запас є. Для цифрових систем звіряйтеся з паспортним споживанням конкретного передавача. Комплектні проводи 28 AWG розраховані на невеликий струм — якщо споживач близький до 3 А, перемички варто зробити товщим проводом.

Чого модуль не робить. Він не стабілізатор і не BEC: скільки вольт на вході, стільки й на виході. Якщо передавач розрахований на 5 В, а живлення батарейне — потрібен окремий понижувач, фільтр лише чистить те, що вже є.

Що не підійде. Силова лінія ESC і моторів — там десятки ампер, модуль на 3 А там згорить. Живлення цілого польотного контролера з підсвіткою та сервоприводами — теж повз ліміт струму. Складання на 8S і вище — поза діапазоном напруги.

Коли фільтр не допоможе. Якщо смуги на відео йдуть не від живлення, а від радіонаводки (антена передавача впритул до приймача керування), від вібрації камери або від поганої спільної землі — фільтр нічого не змінить. Він працює лише з пульсаціями по лінії живлення. І він не замінює low-ESR конденсатор на силових падах: конденсатор гасить викиди від ESC на вході, фільтр — залишковий шум на виході до відеосистеми.
