Пульт керування RadioMaster TX16S MKII ELRS M2

RadioMaster TX16S MKII - оновлена версія популярного пульта управління з великими можливостями та широким функціоналом. Нова модель має низку істотних змін, які спрощують процес налаштування та управління в цілому.

ExpressLRS — це система радіо управління, яка відрізняється високою частотою оновлення пакетів, забезпечуючи велику дальність радіозв'язку. Багато приймачів та передавачів користувач може виконати самостійно (у списку пристроїв DIY). Вже зараз ELRS має лідируючу швидкість обміну пакетами серед конкурентних систем.

Зміни в оновленій апаратурі керування:

• Покращена внутрішня схема та оптимізоване джерело живлення.
• Нова схема заряду із вбудованим захистом від зворотної полярності.
• Оптимізована мікросхема заряджання тепер забезпечує внутрішній зарядний струм USB-C до 2,2 А.
• Встановлений ззаду аудіороз'єм забезпечує вихід для навушників.
• V4.0 Gimbal покращене центрування.
• Додаткові високі/низькі задні рукоятки (в комплекті) для покращення ергономіки.
• Покращені ручки S1/S2 із чіткими центральними фіксаторами.
• Удосконалені повзунки LS/RS з більш гладкими відчуттями та кращими центральними фіксаторами.
• Модернізована кришка акумулятора для зручнішого доступу до акумулятора.
• Трейнерне гніздо замінено на стандартне гніздо TRS 3,5 мм.
• Додано спеціальний роз'єм DIY для персоналізованих модів.
• Покращений пластик внутрішніх елементів для більшої довговічності.

Основні особливості:

• велика кількість функцій та налаштувань.
• 16 каналів для керування,
• прошивка OpenTX, EdgeTX встановлено за замовчуванням,
• кольоровий дисплей із зручним меню,
• UART-порти для розширення функціоналу,
• вбудоване зарядне для літієвих акумуляторів.

Нові стики

Стандартна версія з датчиком Холла V4.0, оптимізованою схемою, покращеним позиціонуванням центральної точки та температурною стабільністю. Ход рукояті, самоцентрування та натяг стику тепер регулюються зовні.

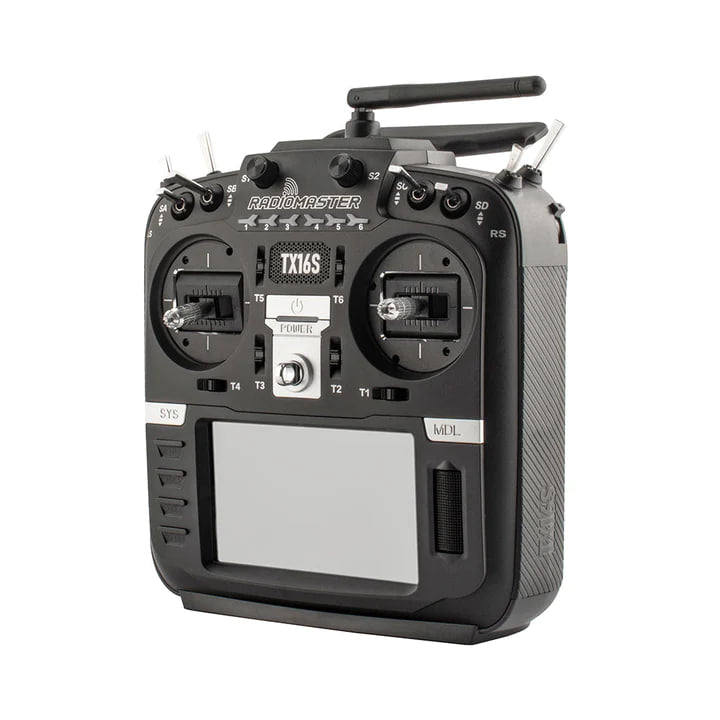

Модернізована лицьова панель з покращеним дизайном

Покращені ручки S1/S2 із центральними фіксаторами

4,3-дюймовий кольоровий IPS-дисплей. Модель TX16s оснащена яскравим і чітким 4,3-дюймовим кольоровим IPS-дисплеєм, що забезпечує просте та зручне налаштування моделі та роботу з регульованою яскравістю в будь-яких умовах.

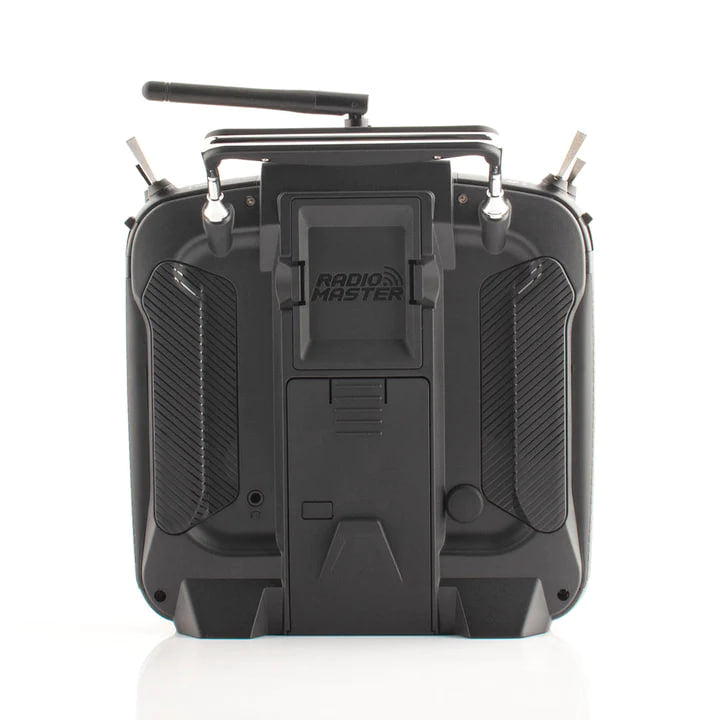

В комплект входять як піднесені, так і плоскі версії задніх рукояток, що дозволяє вибрати більш ергономічний варіант.

TX16s оснащений вбудованим USB зарядним пристроєм для 2S (7.4В) Li-ion та LiPo акумуляторів. Зарядне має сенсор напруги та температури для захисту акумулятора під час заряду, а також функцію балансування 2S акумуляторів.

Великий акумуляторний відсік (97x52x25мм) дозволяє встановити 2S (7.4В) LiPo акумулятор досить великої ємності, або можна встановити два Li-ion акумулятори типорозміру 18650 в спеціальний кейс, який входить до комплекту.

TX16 спочатку підтримує модулі Team Black Sheep MicroTX у режимі CRSFmode зі сценаріями LUA. Найкраще те, що внутрішній модуль ExpressLRS дозволяє залишити MicroTX встановленим і перемикатися між внутрішнім RF і Crossfire за допомогою програмного забезпечення, без заміни модулів.

Особливості

• ELRS;
• Повна сумісність та підтримка OpenTX, можливість оновлення;
• 4.3-дюймовий кольоровий IPS дисплей;
• Потужний та швидкий процесор: STM32F429BIT6;
• Підтримка телеметрії (залежно від радіоприймача);
• Функція "Голосове озвучування команд", а також "Вібрація";
• Можливість підключення передавача до комп'ютера як симулятор;
• Вбудований зарядний пристрій USB-Type C для 2S акумуляторів;
• Два зовнішні порти UART для розширення функціоналу радіопередавача.

Характеристики

• Розмір: 287x129x184 мм
• Вага: 750 г (без акумулятора)
• Частота передачі: 2,400 ГГц-2,480 ГГц
• Модуль передавача: внутрішній ELRS (SX1280)
• Потужність передачі: Внутрішній ELRS: макс. 250 мВт (потужність передачі регулюється)
• Робочий струм: 400 мА
• Робоча напруга: 6,6-8,4 В постійного струму
• Відстань дистанційного керування:> 2 км за 22 дБм
• Прошивка радіо: EdgeTX
• Прошивка модуля: ExpressLRS (ELRS)
• Канали: до 16 каналів (залежно від ресивера)
• Дисплей: 4,3-дюймовий повнокольоровий сенсорний TFT-дисплей з роздільною здатністю 480*272
• Модульний відсік: Модульний відсік, сумісний із JR
• Метод оновлення: підтримує оновлення через USB-C онлайн/SD-карту в автономному режимі

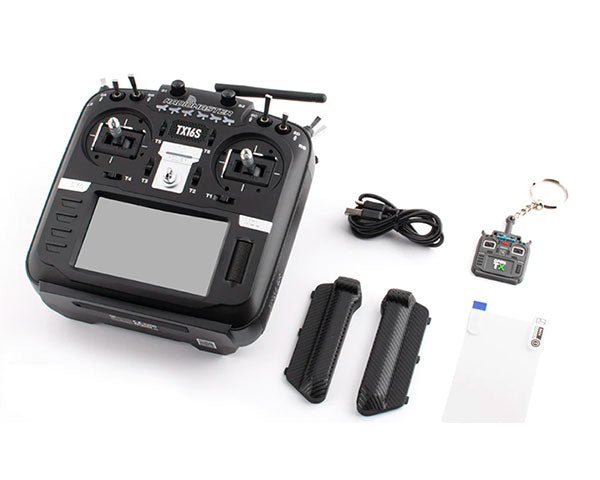

Комплектація

• Пульт TX16S Mark II
• Лоток 18650
• Кабель USB-C
• захисна плівка для екрана
• Пара плоских ручок
• Пара піднятих ручок (за замовчуванням)
• Брілок TX16S



Сумісність

Внутрішній радіомодуль

• У версії M2 ELRS внутрішній модуль — ExpressLRS на чипі SX1280, діапазон лише 2,4 ГГц (2400–2480 МГц). Отже, працює з приймачами ExpressLRS 2,4 ГГц.
• З приймачами ELRS 868/915 МГц внутрішній модуль не з'єднається — це інший діапазон і інша радіочастина. Для 900 МГц потрібен зовнішній модуль.
• Це не 4-в-1 версія: протоколи FrSky D8/D16, Flysky AFHDS, Futaba, Spektrum внутрішнім модулем недоступні — під них теж потрібен зовнішній модуль.
• Передавач і приймач ExpressLRS мусять бути на одній мажорній версії прошивки: 3.x зв'язується з 3.x, а 3.x з 2.x — ні. Прошивка ELRS оновлюється окремо від прошивки пульта.
• Регуляторний домен залежить від версії пульта: ISM2400 (FCC) або CE/LBT для ЄС, де вихідна потужність обмежена нормами.

Зовнішні модулі

• Відсік — стандартний 5-контактний JR. Стають повнорозмірні JR-модулі (TBS Crossfire, FrSky R9M) і модулі типорозміру Micro: Happymodel ES24TX Pro, BetaFPV ELRS Micro TX, RadioMaster Ranger Micro, TBS Crossfire Micro TX.
• Nano-модулі (RadioMaster Ranger Nano, TBS Nano Crossfire) у цей відсік напряму не стають — потрібен перехідник nano → micro.
• Зовнішній модуль підключається як External RF → CRSF у налаштуваннях моделі, внутрішній RF при цьому вимикається. Керування модулем — через LUA-скрипт з SD-карти.
• Підтримується також mLRS — відкрита система на LoRa.

Живлення

• Робоча напруга 6,6–8,4 В: це 2S LiPo або дві банки Li-ion 18650 (лоток у комплекті). 3S і вище, як і одна банка 1S, не підходять.
• Акумуляторний відсік 97×52×25 мм — під 2S LiPo відповідного габариту.
• Заряджання вбудоване, через USB-C, струм до 2,2 А, з балансуванням 2S.

Інше

• Трейнер-порт — стандартне гніздо TRS 3,5 мм; вихід на навушники — окремий аудіороз'єм ззаду.
• Через USB-C пульт визначається комп'ютером як джойстик — підходить для симуляторів.
• Прошивка EdgeTX (за замовчуванням, з підтримкою тачскрину); сумісний і з OpenTX від 2.3.15. Оновлення — через USB-C або SD-карту.
• Індекс M2 означає Mode 2: газ на лівому стіку.
