Приймач BAYCK ELRS 915MHz

BAYCK ELRS 915MHz Nano — компактний приймач ExpressLRS для діапазону 900 МГц, побудований на LoRa-трансивері SX1276 і мікроконтролері ESP8285. Важить 0,6 г без антени і має розмір 11 × 18 мм, тож ставиться і в лонгрейндж-складання, і в легкі мікро-збірки. Це саме 915 МГц-версія (не 2.4 ГГц) і базова Nano — не Nano Pro.

Особливості

• SX1276 + ESP8285: LoRa-модуляція діапазону 900 МГц плюс вбудований Wi-Fi.
• Оновлення прошивки по Wi-Fi: після подачі живлення приймач піднімає власну точку доступу, веб-інтерфейс оновлення відкривається за адресою 10.0.0.1 — окремий програматор не потрібен.
• Таргет прошивки у ExpressLRS Configurator — BetaFPV 900 RX.
• Потужність телеметрії 50 мВт. Це відрізняє базову Nano від версії Nano Pro, у якої TCXO і 500 мВт.
• Привʼязка за схемою трьох подач живлення: на третьому включенні світлодіод починає швидко блимати — приймач у режимі привʼязки.
• Окремі площадки GND / VIN / TX / RX та кнопка BOOT для прошивки через UART.
• T-подібна антена на роз'ємі IPEX1.

Характеристики

• Модель: ELRS-915M-Nano
• Частота: 915 МГц (апаратний діапазон 900 МГц)
• Чіп: SX1276 + ESP8285
• Таргет прошивки: BetaFPV 900 RX
• Потужність телеметрії: 50 мВт
• Вхідна напруга: 3,6–5,5 В
• Вихідний протокол: CRSF (UART)
• Антена: T-подібна
• Тип конектора антени: IPEX1 (MHF1)

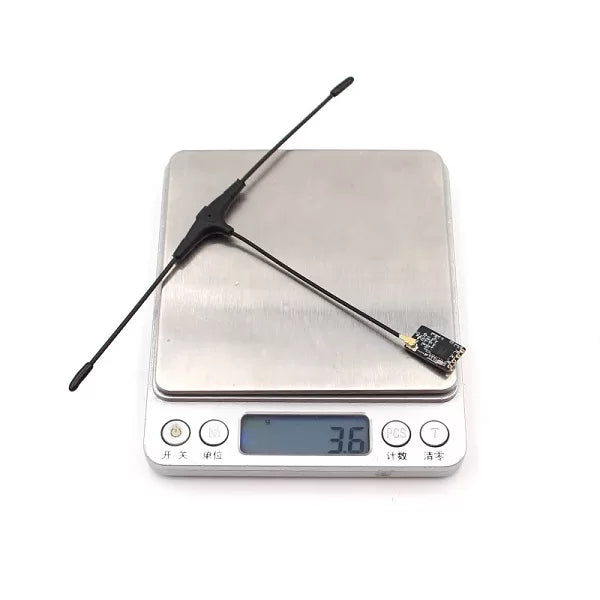

• Вага приймача: 0,6 г (без антени)
• Розмір: 11 мм × 18 мм
• Колір: чорний

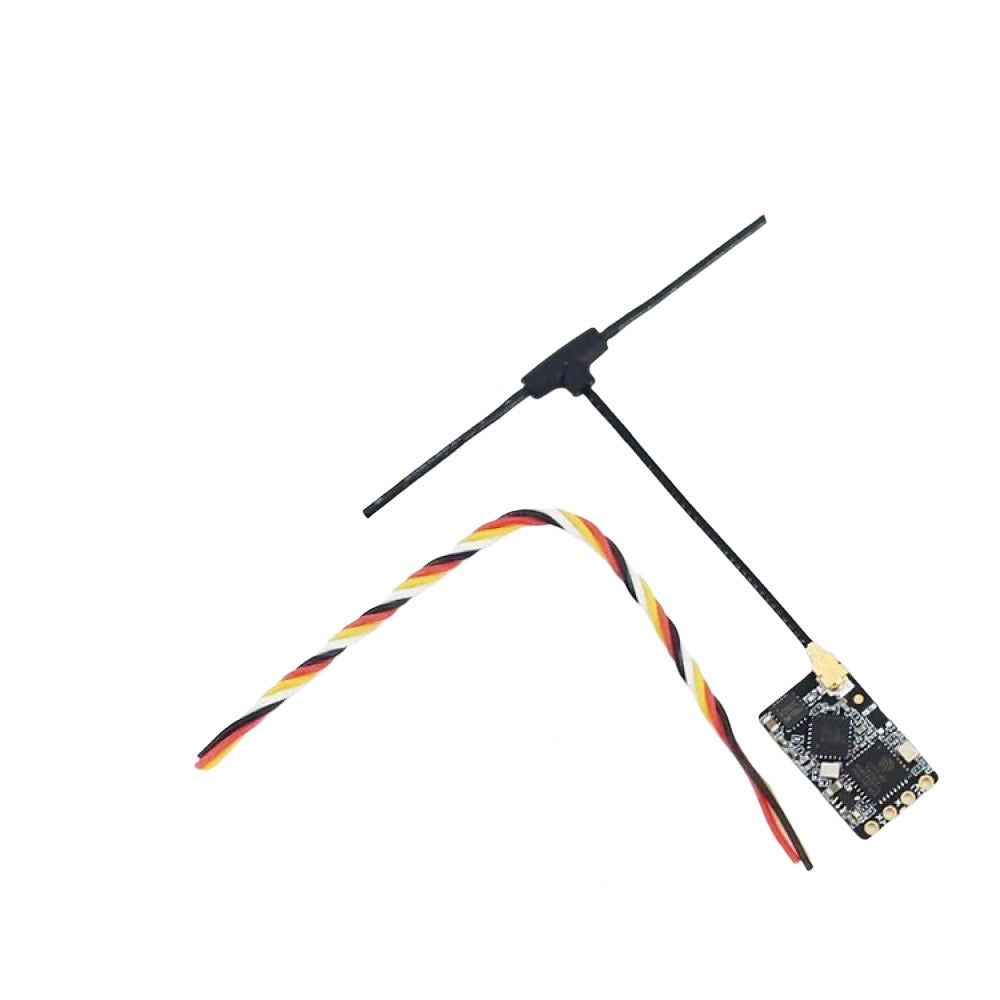

Комплектація

• 1× приймач BAYCK ExpressLRS 915MHz Nano
• 1× T-подібна антена
• 1× термоусадка
• 4× силіконові дроти 30AWG

Сумісність

• Передавачі: лише ExpressLRS діапазону 900 МГц — зовнішні модулі та вбудовані радіо на SX127x. За документацією ExpressLRS обладнання різних частот між собою не працює, тому з передавачами ELRS 2.4 ГГц цей приймач не звʼяжеться. Не працює і з протоколами інших систем — TBS Crossfire, TBS Tracer, FrSky.
• Регуляторний домен: у діапазоні 900 МГц ExpressLRS має домени FCC_915, AU_915 та EU_868. Домен вибирається при прошивці, і перепрошити приймач під потрібний можна по Wi-Fi.
• Версія ExpressLRS: мажорна версія прошивки на передавачі й приймачі має збігатися (3.x з 3.x). Фраза привʼязки (binding phrase) на TX і RX мусить бути однаковою — інакше звʼязку не буде.
• Живлення: 3,6–5,5 В. Підходить і 5 В з BEC польотного контролера, і напряму 1S Li-ion/LiPo.
• Підключення до польотного контролера: вільний UART, навхрест — TX приймача на RX контролера і навпаки. У Betaflight/INAV на цьому порту вмикається Serial RX із протоколом CRSF.
• Антени: роз'єм IPEX1 (MHF1), потрібні антени діапазону 868/915 МГц. Антени на 2,4 ГГц не підходять, навіть якщо роз'єм такий самий.
