Приймач Happymodel ELRS EP1 TCXO 2.4G

Нано приймачі Happymodel EP1 з частотою 2.4G працюють на базі прошивки ExpressLRS і процесора ESP8285. Приймачі мають низьку затримку і можливість оновлення прошивки через WiFi.

EP1 і EP2 розрізняються наявністю вбудованої антени. У EP1 використовується Т-подібна міні-антена з роз'ємом UFL, водночас EP2 має на платі вбудовану керамічну антену для мікрозбірок.

Завдяки радіочастотному модулю SX1280IMLTRT з низькою затримкою і високою частотою оновлення, ці приймачі дуже зручні для FPV перегонів. Підходять для квадрокоптерів класу Tiny Whoop через надлегкість і нанорозмір.

Основні переваги приймача Happymodel EP1 DUAL TCXO RX 2.4G ExpressLRS:

• Висока потужність телеметрії та надійний зв'язок на далекі відстані: Приймач працює на частоті 2,4 ГГц і використовує сучасний чип, забезпечуючи надійний зв'язок на відстанях до 10 кілометрів. Це робить його ідеальним для далеких польотів FPV дронів
• Температурно-компенсований кварцовий генератор (TCXO): TCXO підтримує стабільну частоту, мінімізуючи вплив температури. Це гарантує стабільність сигналу та надійну роботу в різних кліматичних умовах
• Компактний і легкий дизайн: Друкована плата розміром 19 мм на 14 мм і вагою лише 1 грам (без урахування антени) робить приймач придатним для невеликих дронів, як-от перегонові та мікродрони. Легка вага і компактність особливо важливі для проєктів, де потрібна економія простору
• Гнучкість у налаштуванні та оновлення прошивки: Приймач підтримує протокол CRSF, що забезпечує низькі затримки. Прошивку можна оновити для поліпшення функціоналу та якості зв'язку
• Широкий діапазон вхідної напруги та зручне під'єднання антени: Приймач підтримує вхідну напругу від 3,5 до 5 В, що забезпечує гнучкість в установці. Роз'єм IPEX MHF 1/U.FL дає змогу легко під'єднувати та замінювати антени для поліпшення якості сигналу

Характеристики:

• Тип: ISM 2.4 ГГц

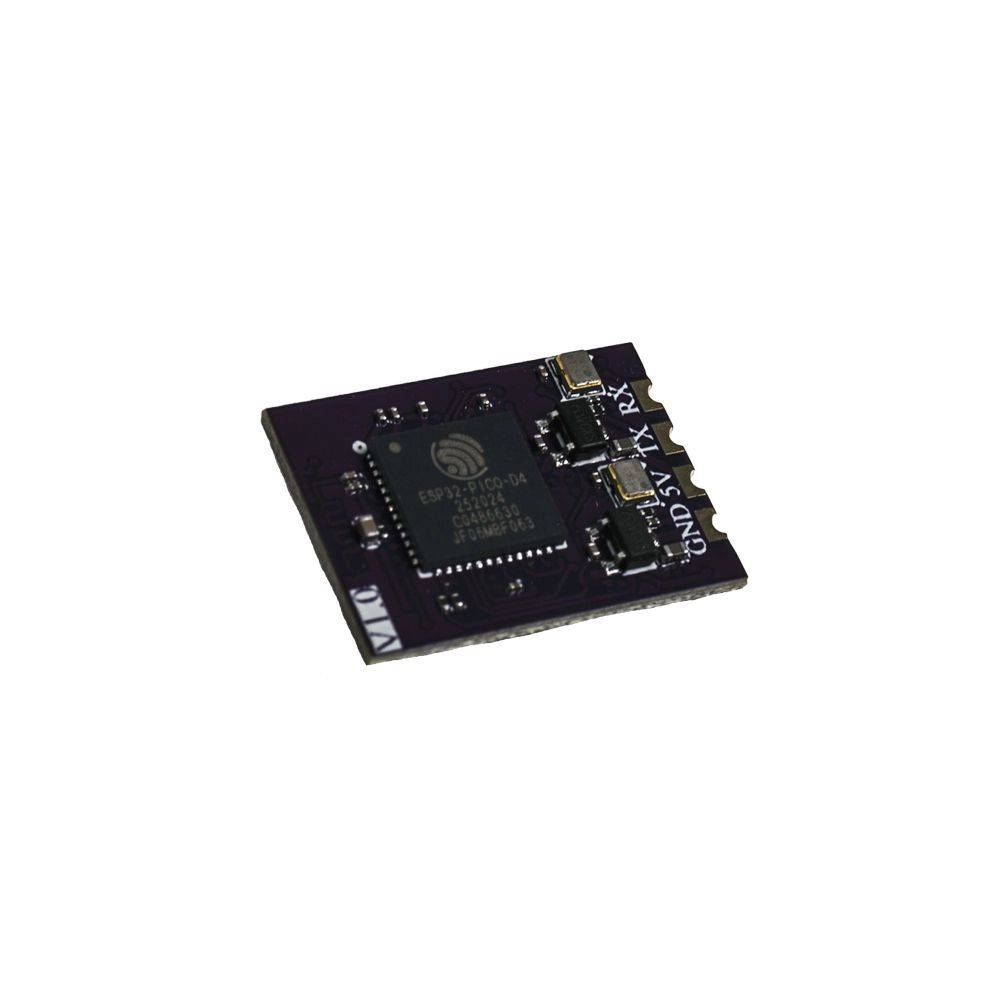

• Процесор: ESP32 PICO D4, подвійний модуль SX1280 (SX1281)
• Роз'єм для антени: IPEX MHF 1/U.FL
• Частота: 2.4 ГГц (2400~2480 МГц)
• Потужність телеметрії: >19 дБм
• Протокол приймача: CRSF
• Вхідна напруга: 3.5~5В, рекомендується 5В постійного струму на контакт «+»

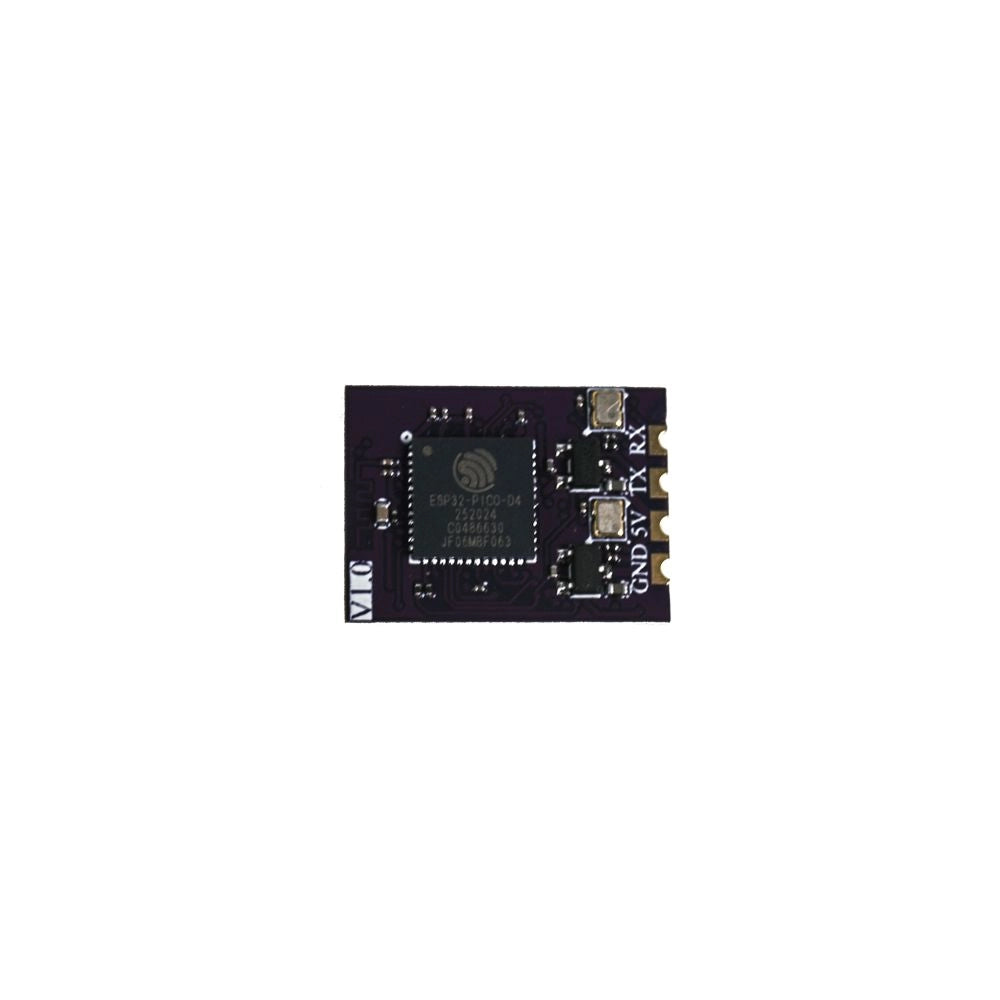

• Розмір плати: 19x14 мм
• Вага: 1 г (без антени)
• Оснащений вбудованим TCXO (термокомпенсованим кварцовим осцилятором)
• Прошивка за замовчуванням із заводу: Unified_ESP32_2400_RX. Можливість оновлення до прошивки HappyModel EP1 Dual 2400 RX 3.0 HappyModel EP1 Dual 2400 RX 3.0

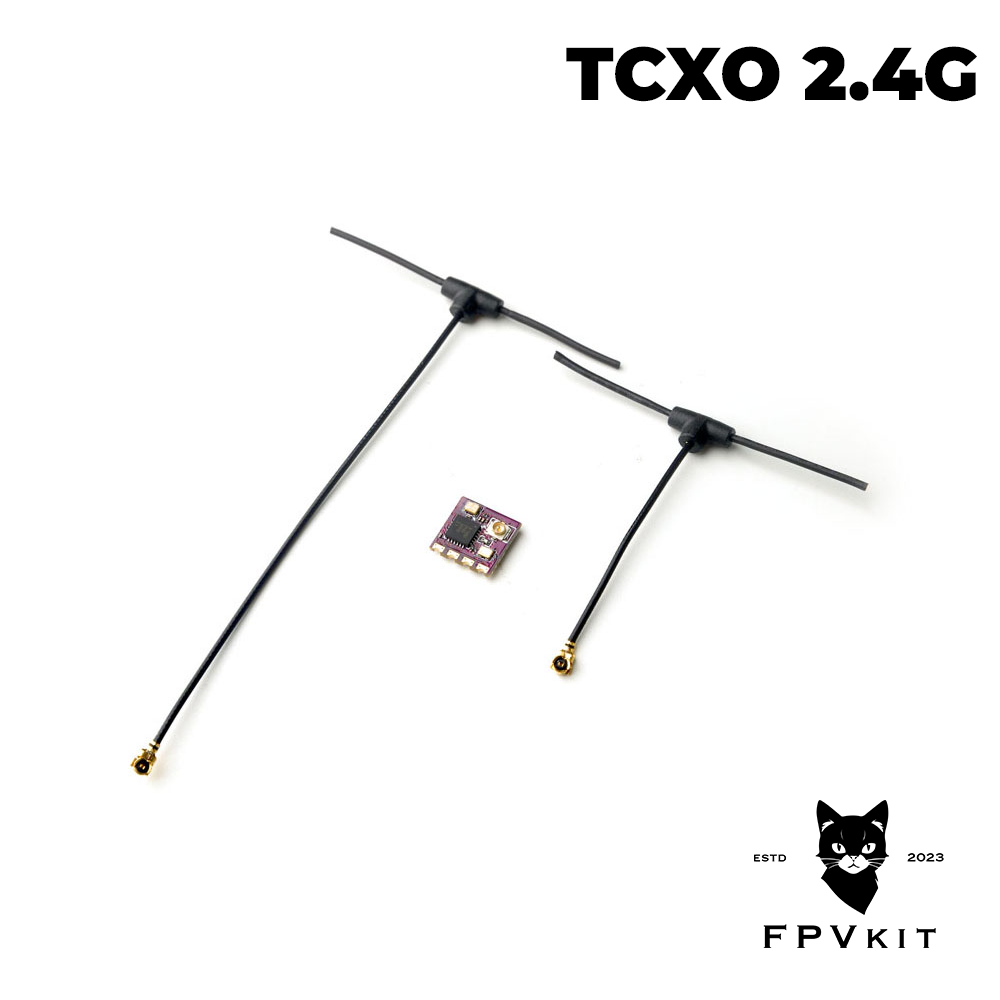

Комплектація:

• Приймач Happymodel EP1 DUAL TCXO RX 2.4G ExpressLRS - 1 шт
• T-подібні антени - 2 шт

Рекомендації

На офіційному сайті Happymodel за наступним посиланням можна завантажити відповідну прошивку для вашого модуля або приймача.
Існує два типи прошивок ES24TX: одна відповідає приймачу Happymodel PP RX (ідентифікаційний код версії програми 6cb8152d), а інша - відповідає приймачам Happymodel EP1 і EP2 RX (ідентифікаційний код версії програми aec8ad82). Заводська прошивка за замовчуванням aec8ad82, яка підтримує приймачі EP1 і EP2 RX.

Ви можете завантажити прошивку з вебсайту, а потім оновити прошивку, під'єднавшись до точки доступу Wi-Fi ES24TX, зайдіть у "10.0.0.1" у браузері (пароль: expresslrs).

Процедура прив'язки

1. Подайте живлення на приймач PP/EP1/EP2, дочекайтеся, поки світлодіод на приймачі не згасне, негайно вимкніть живлення і потім повторіть вищезазначені кроки. Коли приймач буде увімкнено втретє, світлодіодний індикатор почне блимати двічі, що означає, що приймач переходить у режим прив'язки
2. Вставте передавальний модуль ES24TX або інший DIY 2.4G ELRS TX у радіоапаратуру та виберіть зовнішній радіочастотний режим (External RF mode) для протоколу CRSF. Переконайтеся, що до цього ви завантажили на SD-карту файл ELRS.LUA і вставили в апаратуру. Потім ви зможете знайти меню ELRS у радіосистемах, увійдіть в ELRS і натисніть [Bind]. Якщо прив'язка пройшла успішно, то світлодіод на приймачі стане горіти постійно.

Світлодіодна індикація приймачів EP1 / EP2 RX:

• Світлодіод, що горить, означає успішне зв'язування або з'єднання встановлено
• Подвійний спалах світлодіода означає, що приймач у режимі прив'язки (binding mode)
• Повільне миготіння світлодіода означає відсутність сигналу від модуля TX
• Швидкий спалах світлодіода означає, що він у режимі WiFi hotspot mode, ви можете під'єднатися до WiFi і оновити прошивку приймача через веб-браузер, відвідавши сторінку 10.0.0.1 (пароль: expresslrs)
