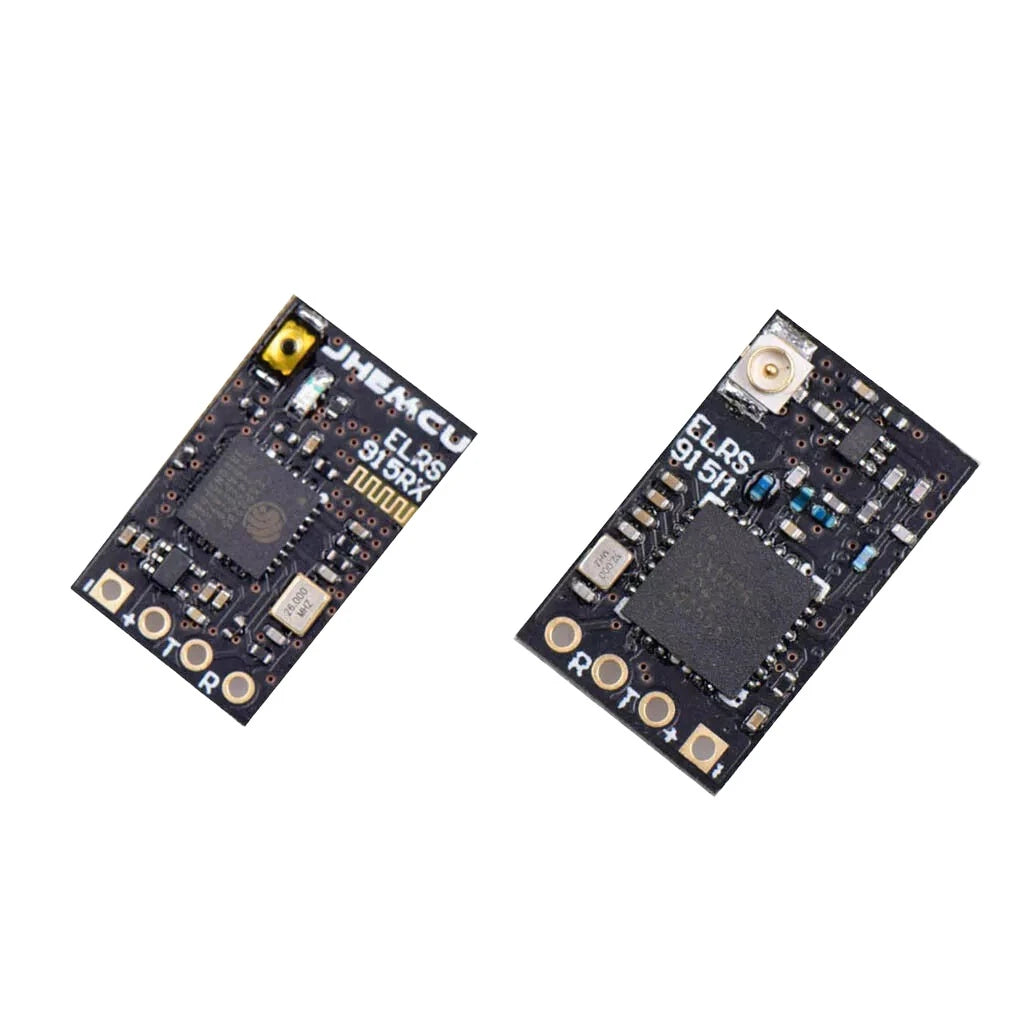

Приймач JHEMCU ELRS 915MHz

Ультракомпактний радіокерований приймач JHEMCU 915MHz , що працює на базі прошивки ExpressLRS, для встановлення на FPV дроні

Характеристики

• Тип ISM: 915M
• Діапазон частот: 915MHz FCC
• Процесор: ESP8285
• Радіочастотний модуль: SX1276
• Максимальна частота оновлення прийому: 500Hz
• Мінімальна частота оновлення при прийомі: 25Hz

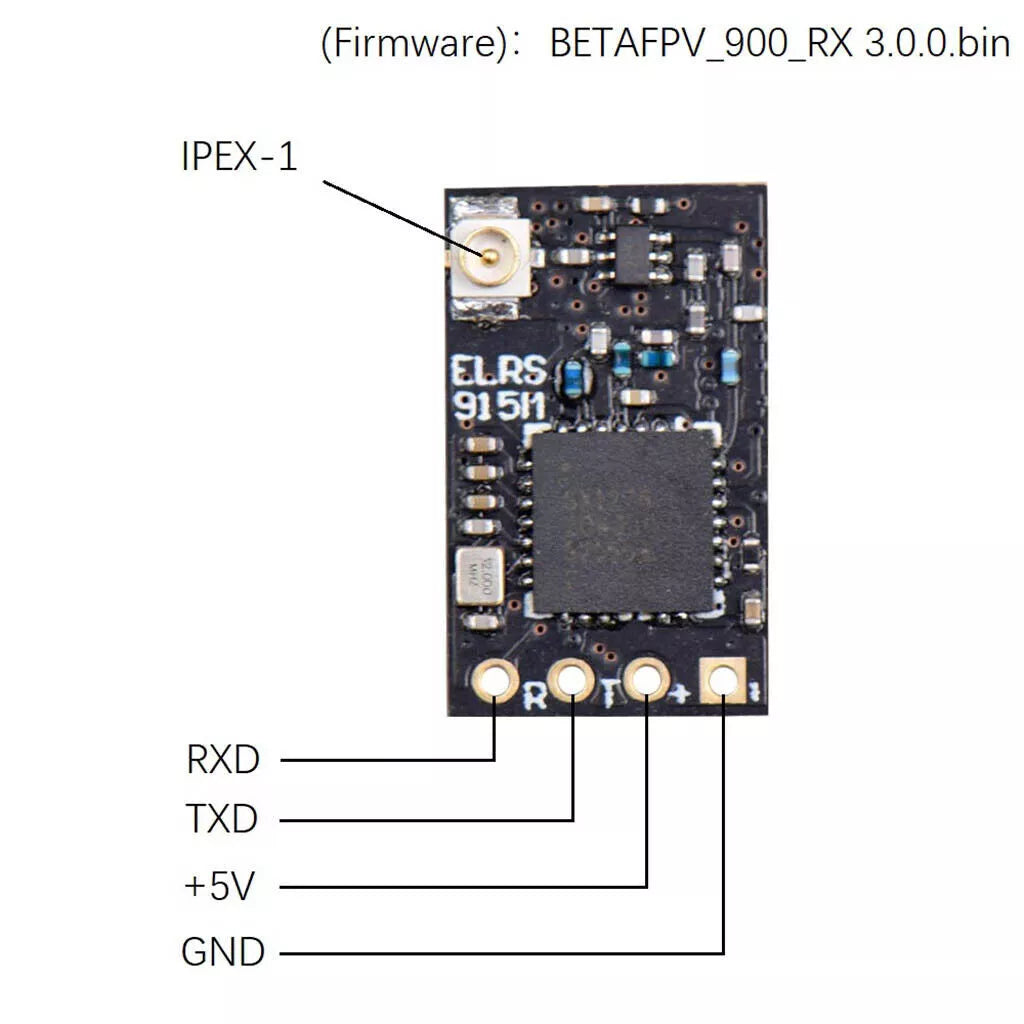

• Робоча напруга: 5V
• Мета прошивки: DIY 900MHz Rx
• Розмір: 11 х 18 х 3мм

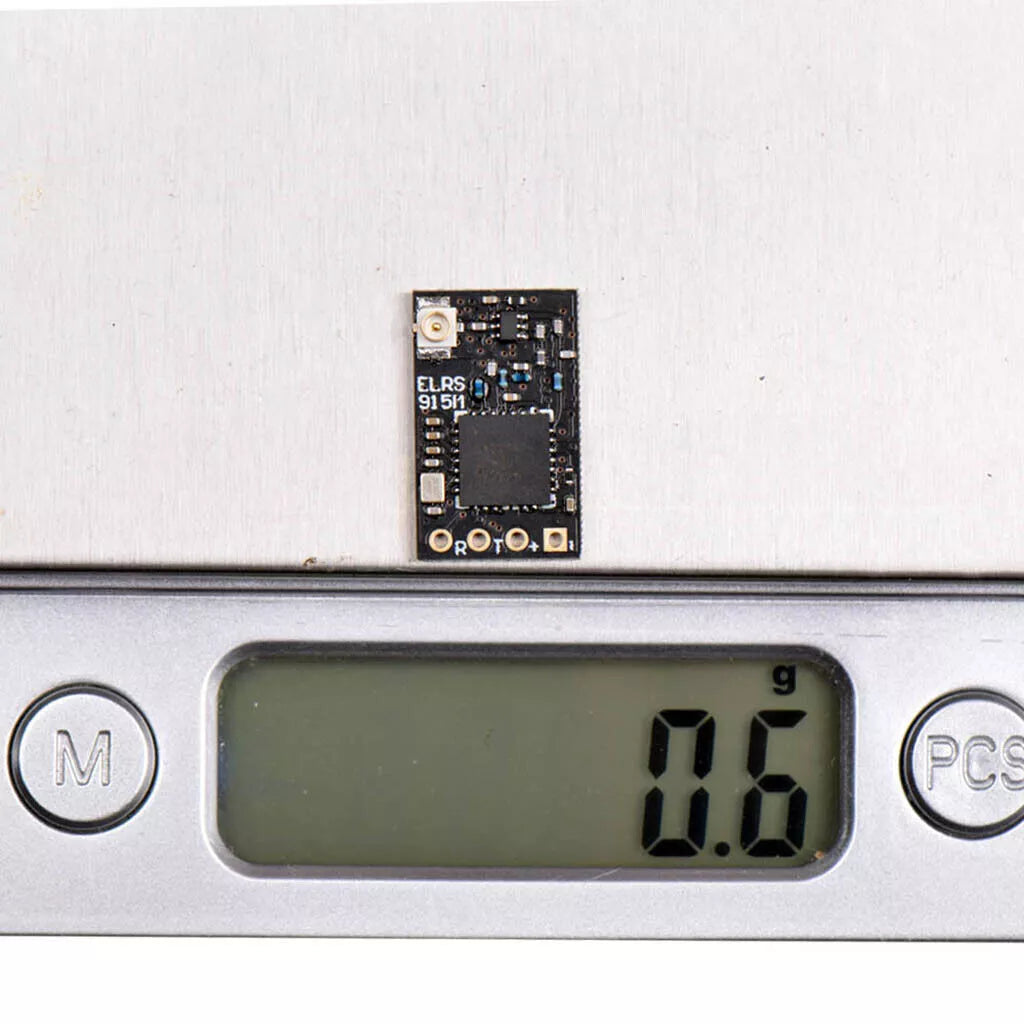

• Вага: 0.6 г (без антени)

Процедура встановлення приймача

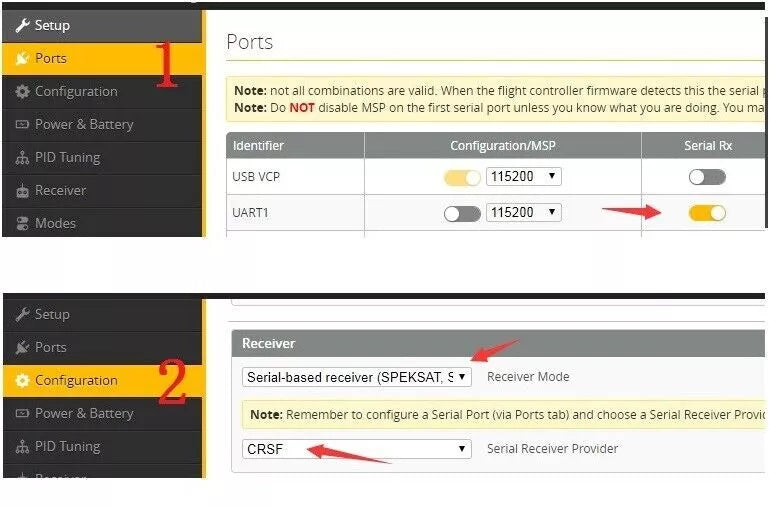

1. Після того, як приймач підключено до контролера польоту, підключіть USB для живлення контролера польоту. Після першого підключення через USB від'єднайте USB, як тільки світлодіод на приймачі згасне. Повторіть операцію двічі. Коли USB буде підключено втретє, світлодіод почне блимати двічі, і приймач перейде у режим прив'язки (бінда).
2. Після того, як модуль 2.4G ELRS і радіоапаратура правильно підключені, скопіюйте файл ELRS.LUA на SD-карту в радіоапаратуру, каталог SD Card/Scripts/tools, а потім запустіть ELRS.LUA для операції прив'язки
3. Після успішної прив'язки світлодіод на приймачі горітиме постійно, і в той же час можна буде отримати сигнал телеметрії.

Світлодіодна індикація

• Подвійне мерехтіння світлодіода: режим прив'язки (binding mode)
• Повільне миготіння: відсутність сигналу від модуля TX
• Світиться постійно: успішний прийом сигналу передачі
• Швидке миготіння: режим оновлення WiFi

Комплектація

• 1 х приймач JHEMCU ExpressLRS 900RX 915MHz

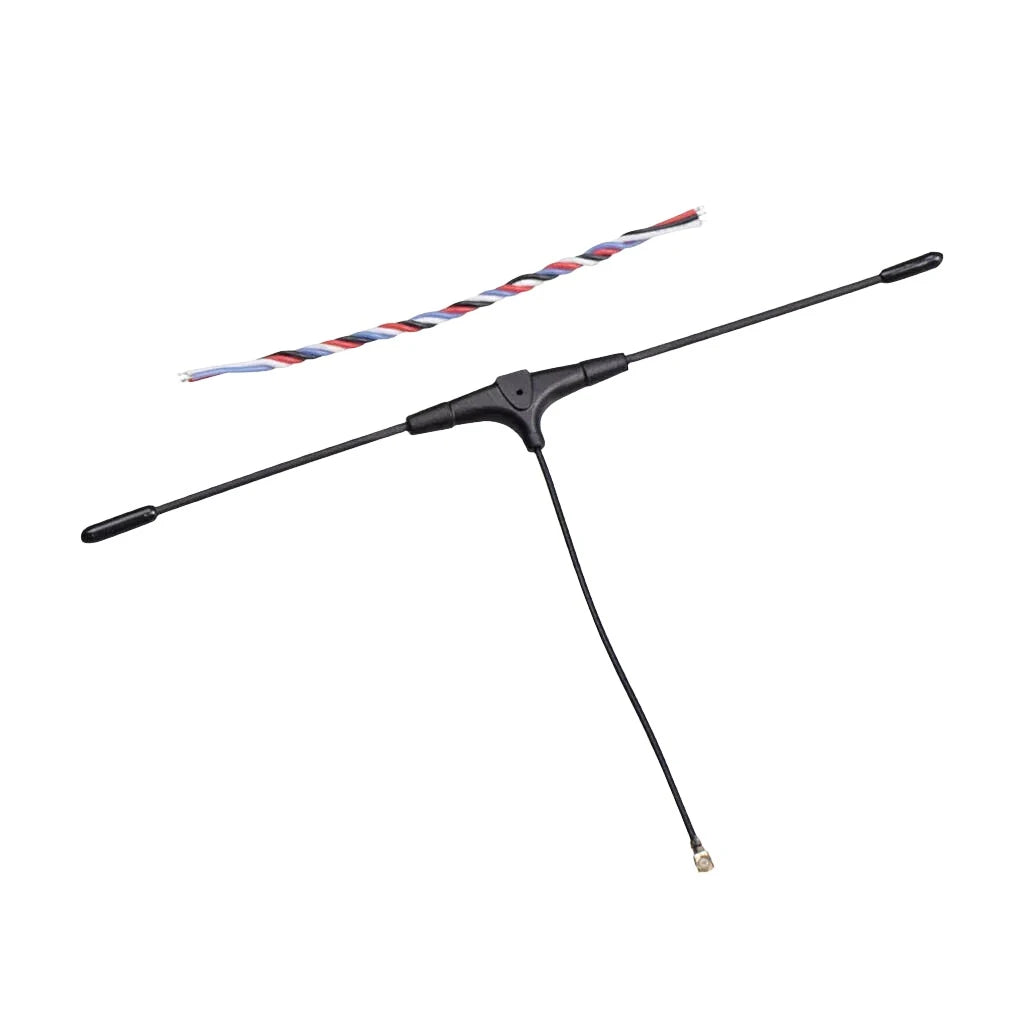

• 1 х Т-подібна антена
• 1 х набір проводів
