Стек SKYSTARS F405-GPS F80A 80A FC&ESC

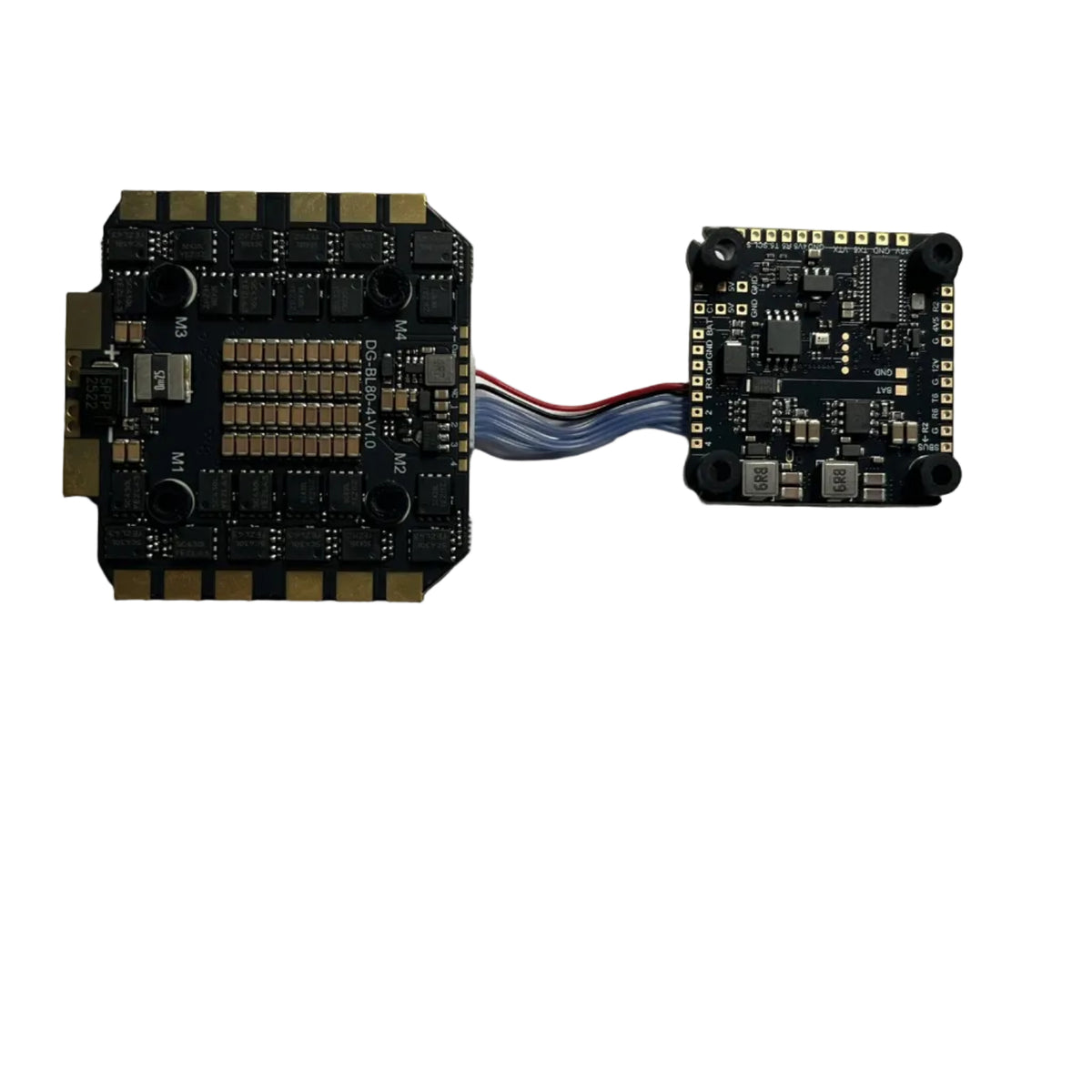

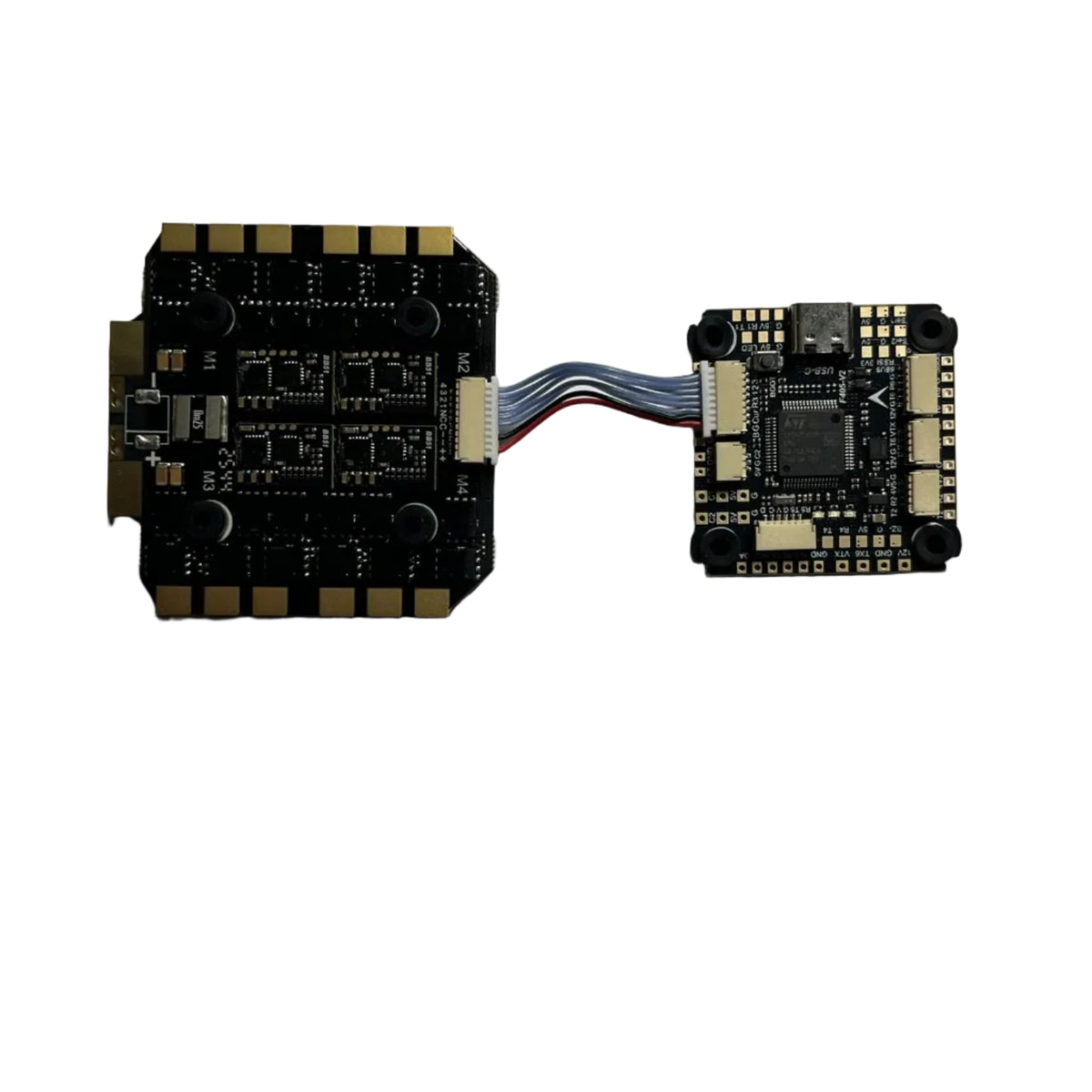

SKYSTARS F405-GPS F80A — стек із політного контролера F405-V2 на STM32F405 і 4-в-1 регулятора F80A на 80 A. Регулятор побудований на тій самій платі DG-BL80, що й F100, з прошивкою BLHeli_S / Bluejay; контролер має BEC 12 В, OSD, барометр і пам'ять під blackbox.

Особливості

• Регулятор F80A на прошивці BLHeli_S / Bluejay (мікроконтролери EFM8BB51), силові транзистори 5C430.
• BEC 12 В на контролері — під відеопередавач або камеру, яким потрібне 12 В.
• Шість UART, роз'єми JST під приймач, GPS і відео — підключення без паяння.
• Пади під дві серво-лінії (S1/S2), LED-стрічку, RSSI і SBUS.
• Датчик струму на регуляторі, з'єднання з контролером 8-контактним шлейфом.

Характеристики

Політний контролер F405-V2

• Процесор: STM32F405
• OSD: є
• Барометр: є
• Пам'ять blackbox: є
• UART: 6
• Виходи BEC: 12 В, 5 В, 4,5 В, 3,3 В
• Пади: S1/S2, LED, RSSI, SBUS
• Роз'єм USB: Type-C
• Монтажні отвори: 30,5×30,5 мм

Регулятор F80A 4-в-1

• Тривалий струм: 80 A × 4
• Прошивка: BLHeli_S / Bluejay
• Мікроконтролер: EFM8BB51 × 4
• MOSFET: 5C430
• Плата: DG-BL80-4-V1.0 (та сама, що в F100)
• Датчик струму: є
• Габарити: 58,4×57,4 мм
• Монтажні отвори: 30,5×30,5 мм

Комплектація

• Політний контролер F405-V2 — 1 шт
• Регулятор F80A 4-в-1 — 1 шт
• Шлейф контролер ↔ регулятор 8 pin — 1 шт
• Кабель живлення XT60 — 1 шт
• Конденсатори Rubycon 50 В 1000 мкФ — 2 шт
• Плата під конденсатори з відрізками силового дроту — 1 шт
• Кабель JST 6 pin ↔ 4 pin — 1 шт
• Гвинти M3 і гайки для монтажу стека

Сумісність

• Монтаж: обидві плати — 30,5×30,5 мм. Регулятор великий, 58,4×57,4 мм: під цей габарит рахуйте вікно в рамі.
• Прошивка регулятора — BLHeli_S / Bluejay, а не BLHeli_32 і не AM32. Налаштування — через ESC-Configurator. Bidirectional DShot і RPM-фільтр у Betaflight — на Bluejay.
• Роз'єми: контролер ↔ регулятор — шлейф 8 pin; живлення — паяльні майданчики на регуляторі, у комплекті кабель XT60; USB Type-C на контролері.
