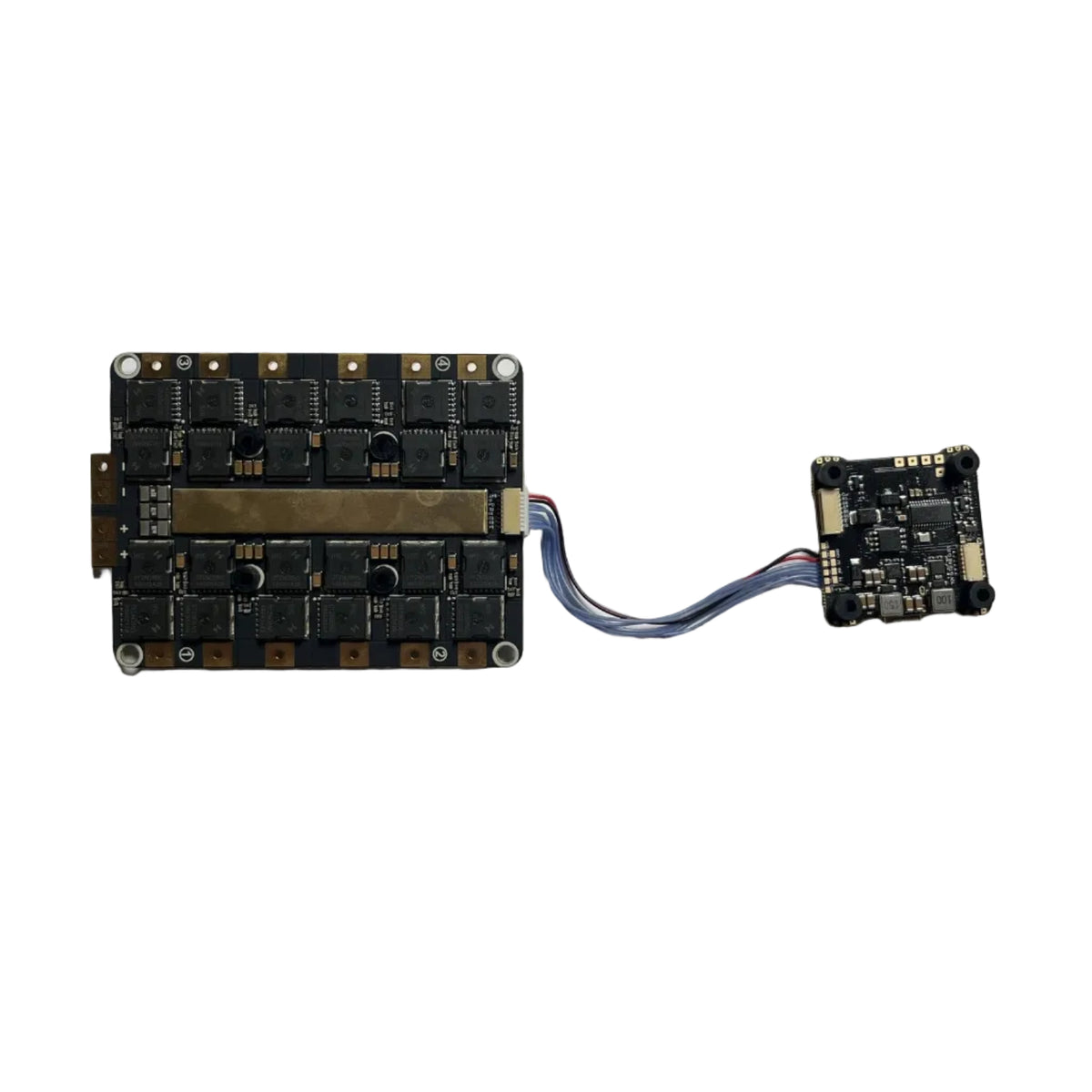

  • SKYSTARS H743 ICM42688 Single Gyro F120A 120A — actual unit

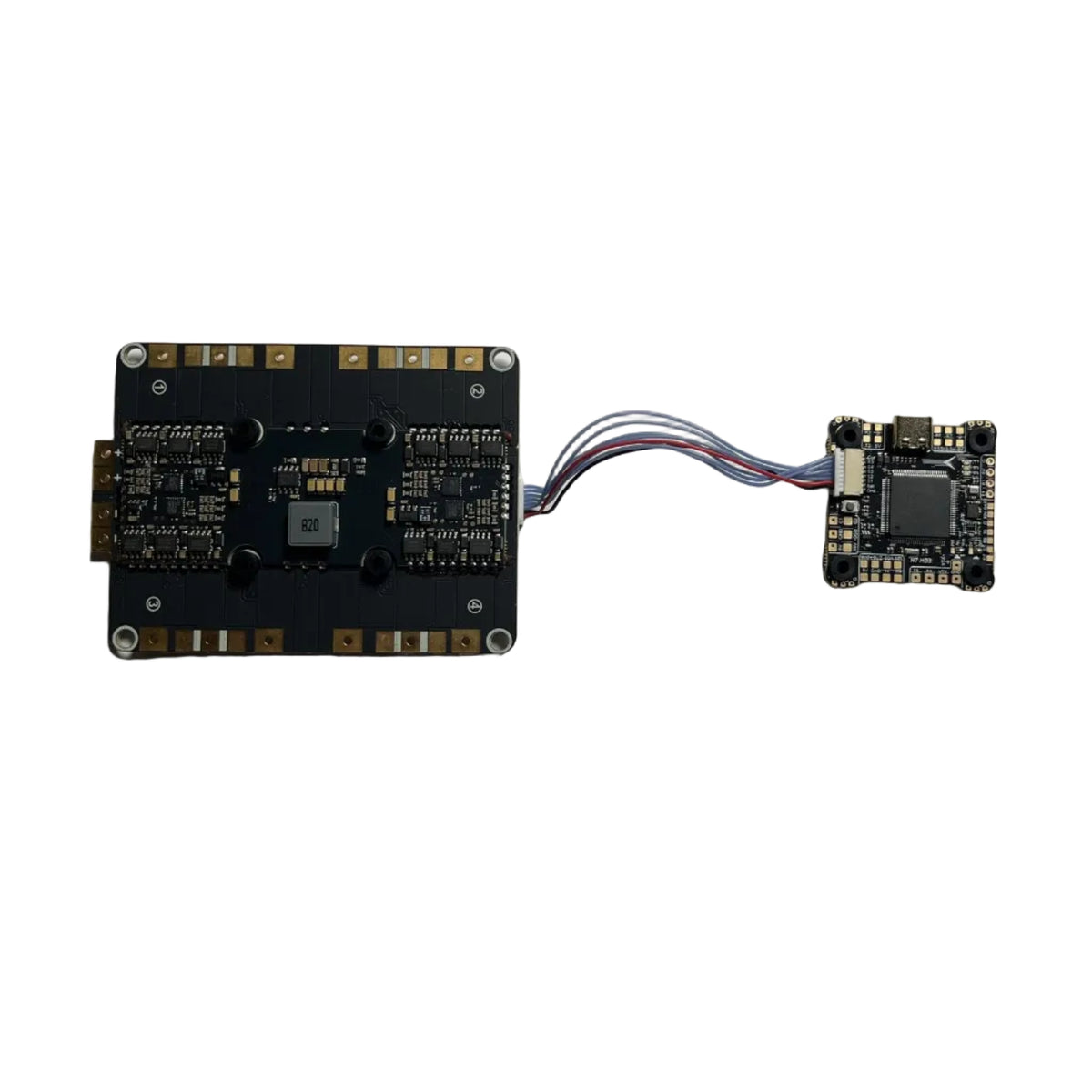

  • SKYSTARS H743 ICM42688 Single Gyro F120A 120A — actual unit

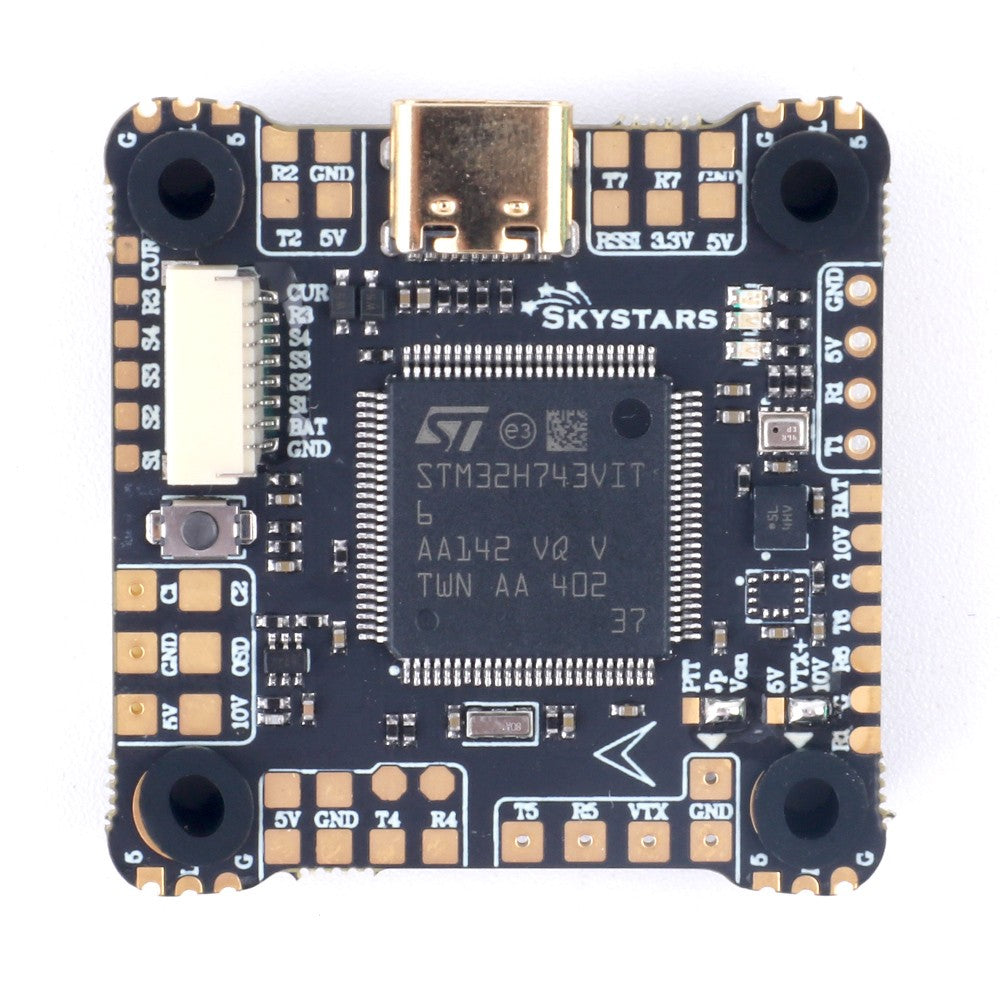

  • SKYSTARS H743 HD flight controller, top

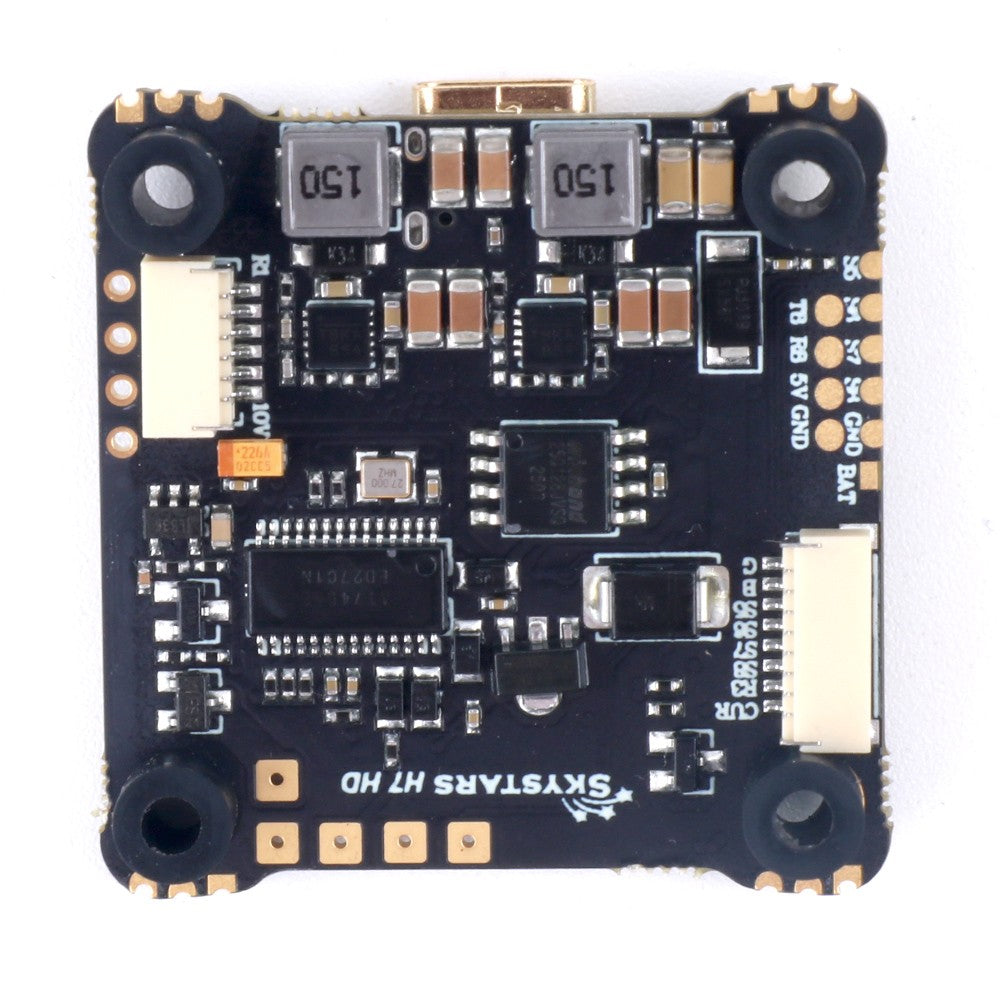

  • SKYSTARS H743 HD flight controller, bottom
1 4

Skystars

SKU: 00-00000432

Стек SKYSTARS H743 ICM42688 Single Gyro F120A 120A FC&ESC

Стек SKYSTARS H743 ICM42688 Single Gyro F120A 120A FC&ESC

Малий запас: залишилось 1

5 900 ₴
5 900 ₴
Відправка в день замовлення — замовлення до 15:00

SKYSTARS H743 + F120A — стек для важких збірок: політний контролер H743 HD на STM32H743 з гіроскопом ICM-42688-P і 4-в-1 регулятор F120A на 120 A. Регулятор — окрема велика плата на 24 силових транзисторах 80 В із мікроконтролерами STM32G071; у комплекті конденсатори 63 В.

Особливості

  • Регулятор F120A: 120 A на канал, 24 транзистори HYG012N08NS (80 В), мікроконтролери STM32G071.
  • У комплекті плата під конденсатори і два конденсатори Rubycon ZLH 63 В 1800 мкФ.
  • Контролер H743: 8 моторних виходів, 8 UART, барометр, OSD, 16 МБ blackbox, BEC 10 В / 3 A.
  • Прошивки Betaflight, INAV і ArduPilot.

Характеристики

Політний контролер H743 HD

  • Процесор: STM32H743
  • Гіроскоп: ICM-42688-P (один)
  • Барометр: BMP280
  • OSD: AT7456E
  • Blackbox: 16 МБ
  • Моторні виходи: 8
  • UART: 8
  • Виходи під LED-стрічку: 4
  • Зумер: є
  • Виходи BEC: 3,3 В / 0,5 A, 5 В / 3 A, 10 В / 3 A
  • Підтримка приймачів: ELRS, CRSF, S.BUS, FrSky, Futaba, FlySky, TBS Crossfire, DSMX
  • Роз'єм USB: Type-C
  • Цифрове відео: DJI, Vista, Walksnail
  • Роз'єми без паяння: ESC 8 pin, DJI 6 pin
  • Габарити: 39,4×39,4 мм
  • Монтажні отвори: 30,5×30,5 мм, під M4
  • Вага: 9 г
  • Прошивка: Betaflight / INAV / ArduPilot
  • Ціль Betaflight: SKYSTARSH7HD (з заводу 4.5.0)

Регулятор F120A 4-в-1

  • Тривалий струм: 120 A × 4
  • MOSFET: HYG012N08NS (80 В), 24 шт
  • Мікроконтролер: STM32G071
  • Кріплення контролера: втулки 30,5×30,5 мм; по кутах плати — 4 зовнішні отвори

Комплектація

  • Політний контролер H743 HD — 1 шт
  • Регулятор F120A 4-в-1 — 1 шт
  • Шлейф контролер ↔ регулятор 8 pin — 1 шт
  • Плата під конденсатори 12S-4in-80A-CAP-V1.0 — 1 шт
  • Конденсатори Rubycon ZLH 63 В 1800 мкФ — 2 шт
  • Кабель JST — 1 шт
  • Гвинти M3 і гайки для монтажу стека

Сумісність

  • Монтаж: контролер стає на втулки 30,5×30,5 мм на регуляторі; сам регулятор — велика прямокутна плата з кріпленням по кутах.
  • Приймачі: ELRS, CRSF, S.BUS, FrSky, Futaba, FlySky, TBS Crossfire, DSMX.
  • Прошивка контролера: Betaflight, INAV, ArduPilot. Ціль Betaflight — SKYSTARSH7HD.
