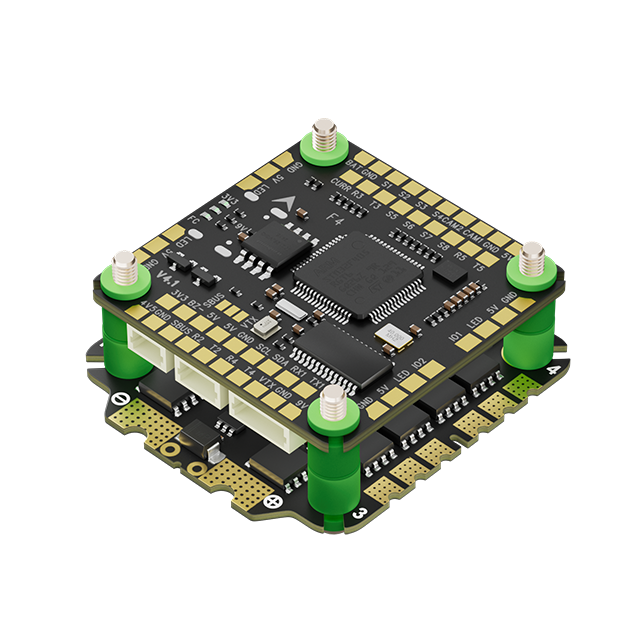

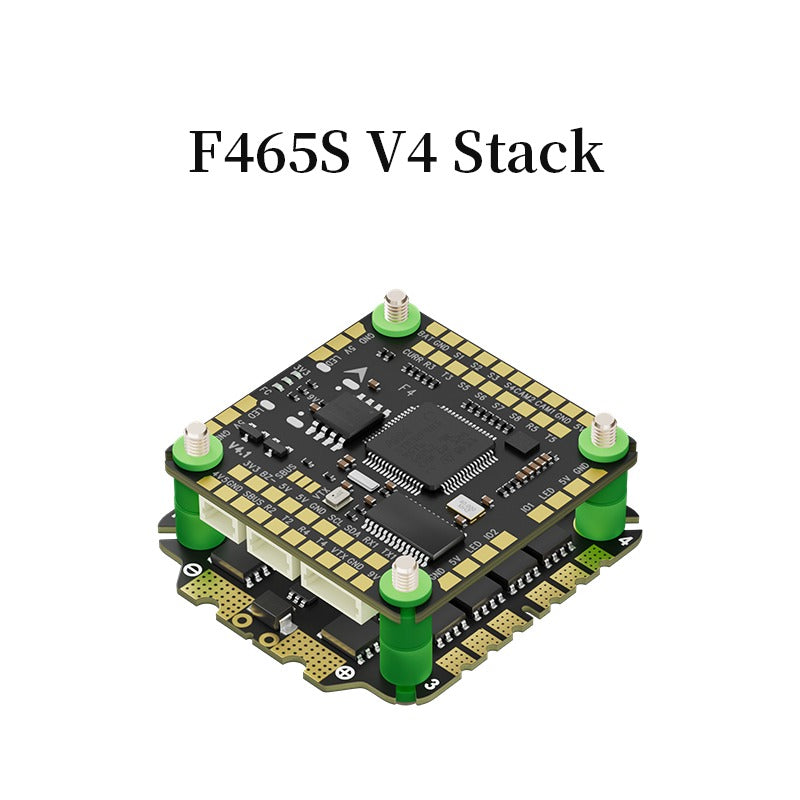

Стек Aocoda-RC F465S F405 V4 65A FC&ESC

Aocoda-RC F405 65A – це високопродуктивний стек, що поєднує потужний політний контролер (FC) і 4-в-1 ESC, оптимізований для FPV-дронів середнього та великого розміру. Завдяки чипу STM32F405, гіроскопу ICM42688P і підтримці сучасних протоколів передачі сигналу, цей комплект забезпечує стабільний контроль і швидкий відгук на команди.

Особливості

• Потужний процесор STM32F405 для стабільної роботи.
• Гіроскоп ICM42688P з високою точністю.
• Інтегроване OSD (AT7456E) для відображення польотних даних.
• Вбудований чорний ящик на 16 МБ для аналізу телеметрії.
• Барометр SPL06-001 для точної висоти.
• Підтримка до 8 моторів (M1-M8).
• 6 UART-портів для підключення додаткових модулів.
• BEC: 5V/3A, 9V/2.5A для стабільного живлення периферії.
• Підтримка DJI Air Unit та Caddx Vista (6-контактний роз'єм).
• Підтримка ELRS/CRSF/S.BUS/Frsky/Futaba та DSMX.

ESC (Electronic Speed Controller):

• Підтримка протоколів DShot150/300/600, MultiShot, OneShot.
• Максимальний струм: 65A (постійний), 75A (піковий).
• Вхідна напруга: 3-8S LiPo (DC 9V-40V).
• Вбудований амперметр для моніторингу струму.
• Захист TVS-діодом для стабільності системи.

Характеристики

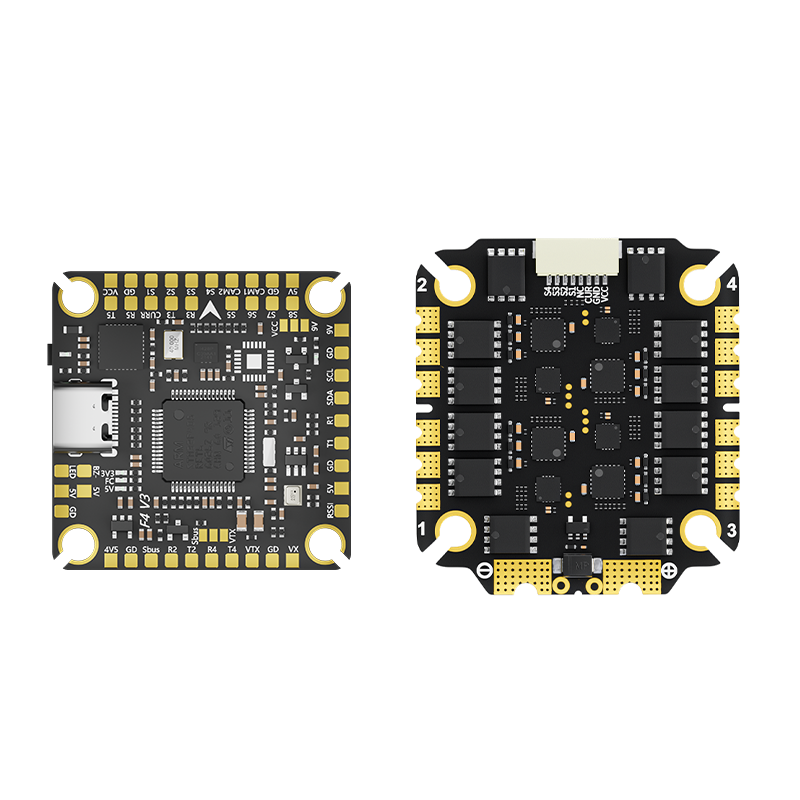

• Політний контролер: Aocoda-RC F405 V4
• Процесор: STM32F405RGT6
• Гіроскоп: ICM42688P
• Барометр: SPL06-001
• Чорний ящик: 16 МБ
• Виходи живлення: 5 В / 3 А і 9 В / 2.5 А

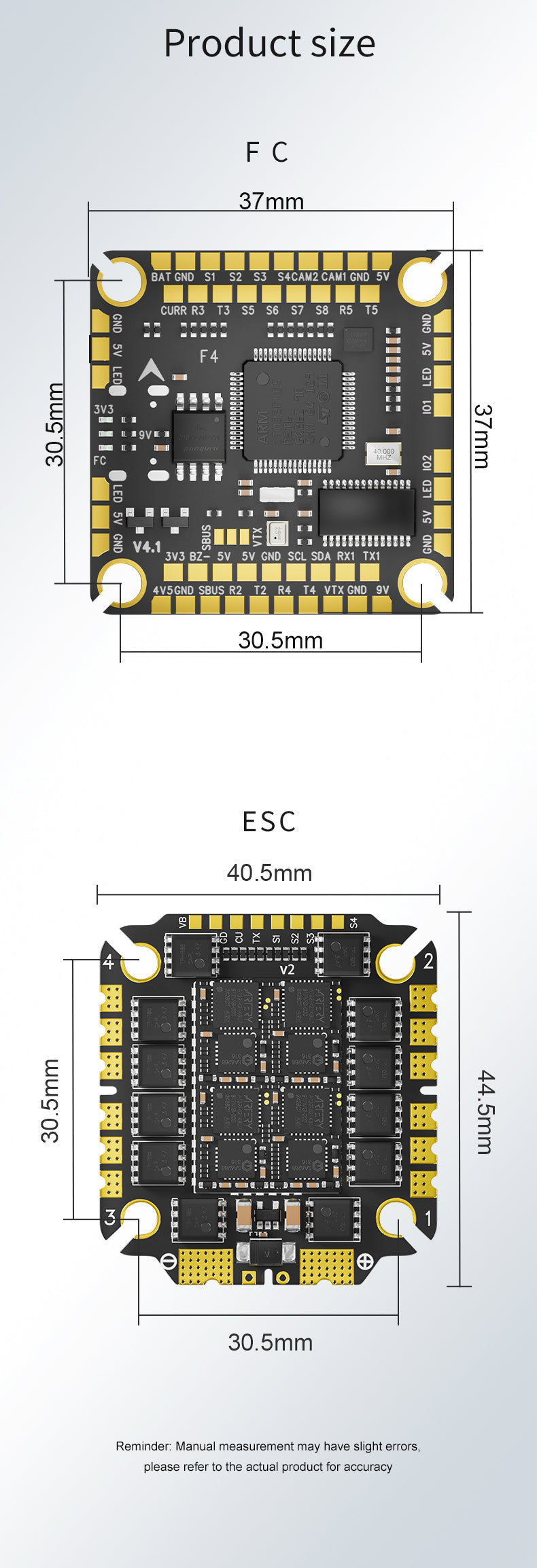

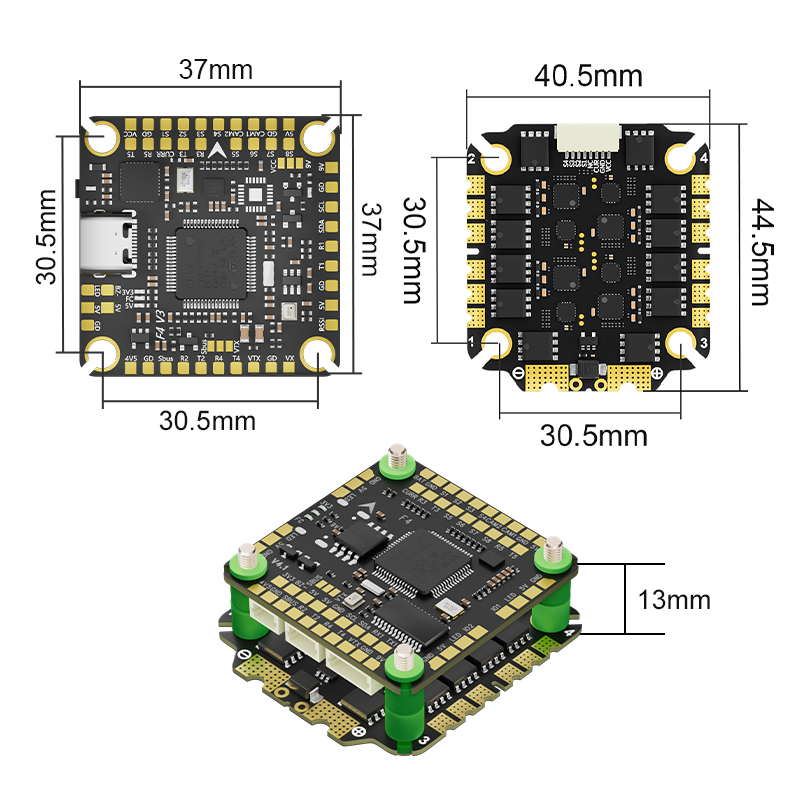

• Розмір плати контролера: 37 × 37 мм, 9.4 г
• Монтажні отвори: M3, 30.5 × 30.5 мм
• Регулятор: 3065S, 4-в-1
• Прошивка регулятора: Bluejay D_X_30_v0.21.1
• Тривалий струм: 65 A × 4
• Піковий струм: 75 A × 4
• Живлення: 3–8S LiPo (9–40 В)
• Протоколи регулятора: DShot150/300/600, Multishot, OneShot, Proshot, PWM
• Роз'єм: USB Type-C

Комплектація

• Політний контролер Aocoda-RC F405 V4 ×1
• Регулятор швидкості 3065S ESC ×1
• Кабель SH1.0 8PIN (зворотне підключення) ×1
• Демпфуючі амортизатори M3×8 мм ×8
• Конденсатор 35V 1000uF ×1
• Кабель живлення XT60 ×1
• Гайки M3 ×8
• Гвинти M3×30 мм ×4

Сумісність

Монтаж M3 30.5 × 30.5 мм — стандартний для більшості 5-дюймових і більших рам. Плата контролера має габарит 37 × 37 мм, тож у тісних 3-дюймових збірках варто перевірити запас місця. Під монтаж 20 × 20 мм стек не стане.

Живлення 3–8S (9–40 В) перекриває і звичні 6S-збірки, і високовольтні 8S. Власного BEC у регулятора немає — 5 В / 3 А і 9 В / 2.5 А дає контролер: цього вистачає на приймач, камеру й відеопередавач на 9 В. Пристроям, що потребують 12 В, окреме живлення доведеться брати деінде.

Регулятор працює на прошивці Bluejay — це сімейство BLHeli_S, а не BLHeli_32 і не AM32. Налаштовується конфігуратором BLHeli_S / Bluejay; конфігуратор BLHeli_32 із ним не працює. На відміну від стокової BLHeli_S, Bluejay підтримує двонаправлений DShot, тобто RPM-фільтр у Betaflight доступний.

Не плутайте з сусідніми моделями Aocoda: F465 (без «S») має регулятор на AM32, а F460 і F4100 — це інші струми й інші плати. Прошивки й конфігуратори в них різні.
