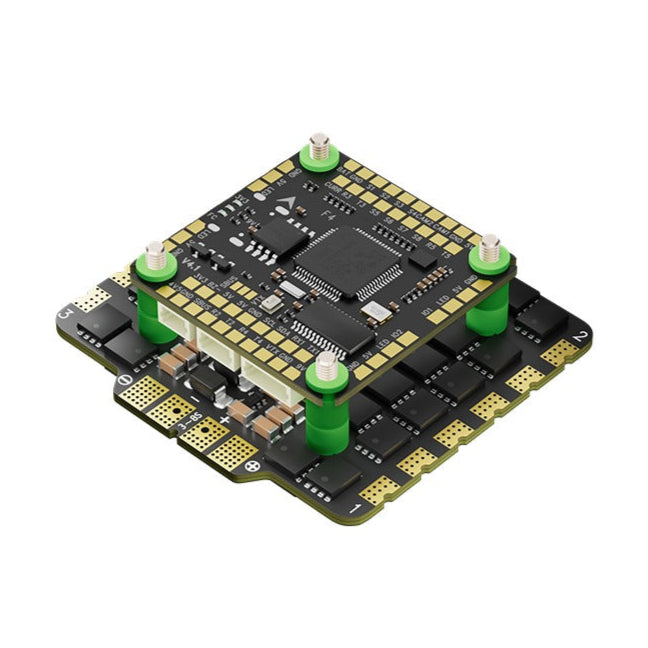

Стек Aocoda-RC F4100 F405 V4 100A FC&ESC

Aocoda-RC F4100 V4 — потужний стек 30×30 мм для важких і високовольтних збірок: політний контролер F405 V4 на STM32F405RGT6 з гіроскопом ICM42688P і 4-в-1 реґулятор 30100 AM32 на 100 A. Уся зв'язка розрахована на 3–8S LiPo і комплектується кабелем XT90.

Особливості

Реґулятор 30100 побудований на 32-розрядному ARM Cortex-M4 120 МГц і тримає 100 A на канал тривало та 120 A в піку. Прошивка — AM32 (AM32_AORC_K_A_F421_2.16) з телеметрією і вбудованим амперметром; значення Scale для Betaflight — 106.

Контролер F405 V4 має барометр SPL06-001, аналоговий OSD і 16 МБ чорної скриньки, 8 виходів на мотори та 5 UART. Підтримуються дві камери (CAM1/CAM2) з перемиканням через режим USER3, а також два керовані виходи IO1 та IO2 з рівнем 3.3 В / 0 В.

Відеотракт перемикається джемперами: SBUS — під цифрову систему DJI O3, VTX — під аналоговий передавач. Подвійний BEC видає 5 В / 3 А і 9 В / 2.5 А; за замовчуванням на паді VTX стоїть 9 В, тож напругу треба звірити до пайки.

Через живлення до 33 В у комплекті йдуть два конденсатори 1000 мкФ на 35 В і кабель XT90 замість XT60.

Характеристики

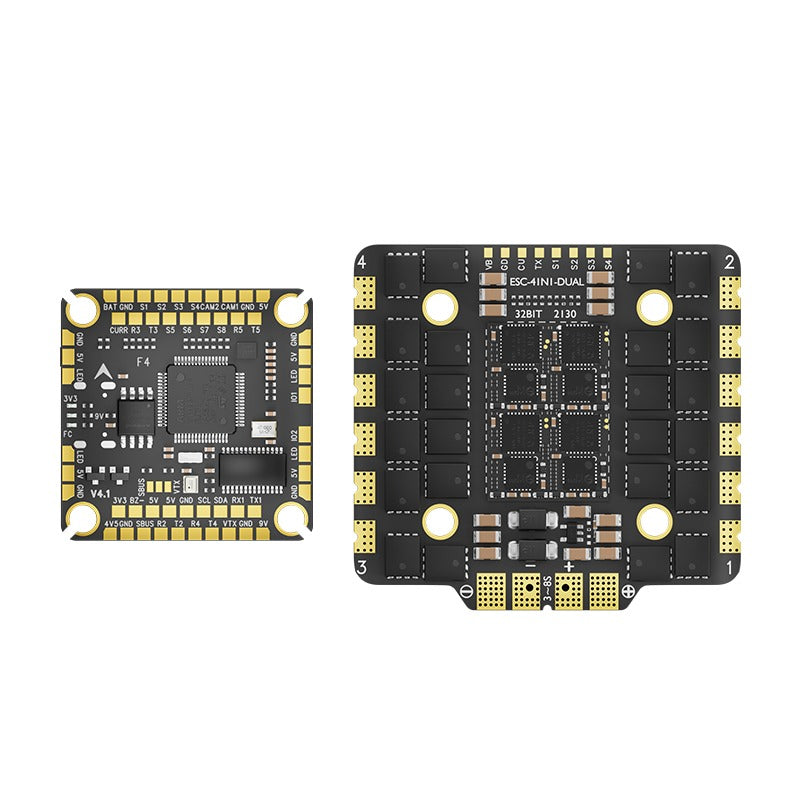

Політний контролер F405 V4

• Процесор: STM32F405RGT6
• Гіроскоп: ICM42688P
• Барометр: SPL06-001
• OSD: підтримується
• Чорна скринька: 16 МБ
• Виходи на мотори: 8
• UART: 5
• BEC: 5 В / 3 А і 9 В / 2.5 А
• Вхідна напруга: DC 12–33 В (3–8S LiPo)
• Роз'єм USB: Type-C

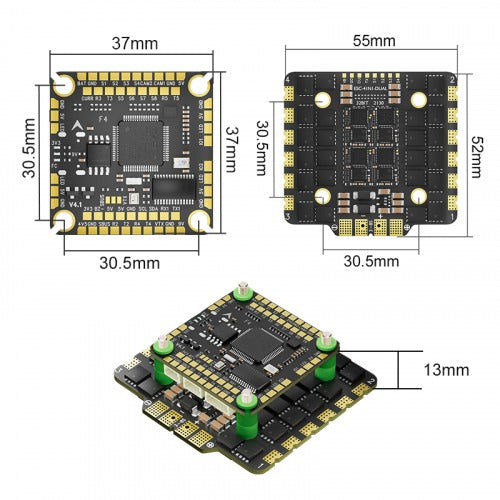

• Розміри: 37×37 мм, кріплення M3 30.5×30.5 мм
• Вага: 9.4 г
• Прошивка: AOCODARCF405V3

Реґулятор 30100 AM32 4-в-1

• MCU: 32-розрядний ARM Cortex-M4, 120 МГц
• Прошивка: AM32_AORC_K_A_F421_2.16
• Тривалий струм: 100 A × 4
• Піковий струм: 120 A × 4
• Вхідна напруга: DC 12–33 В (3–8S LiPo)
• Вхідний сигнал: DShot300, DShot600, PWM
• Телеметрія: підтримується
• Вбудований амперметр: так (Scale 106)
• Робоча вологість: 20–95 %
• Розміри: 55×52 мм, кріплення M3 30.5×30.5 мм
• Вага: 33 г

Комплектація

• Політний контролер F405 V4 — 1 шт.
• Реґулятор 30100 4-в-1 — 1 шт.
• Шлейф 8PIN SH1.0 (reverse) — 1 шт.
• Демпфери M3×8 мм — 8 шт.
• Конденсатори твердотільні 35 В 1000 мкФ — 2 шт.
• Кабель живлення XT90 — 1 шт.
• Гайки — 8 шт.
• Гвинти M3×30 мм — 4 шт.

Сумісність

• Рами і кріплення: стандарт 30×30 мм, отвори M3 30.5×30.5 мм (плата реґулятора — 55×52 мм, перевіряйте місце в рамі)
• Акумулятори: 3–8S LiPo, роз'єм XT90
• Приймачі: ELRS, CRSF, S.BUS, FrSky, Futaba, FlySky, TBS Crossfire, DSMX
• Відео: DJI O3 через джемпер SBUS, аналогові VTX через джемпер VTX; два входи під аналогові камери 5–36 В
• Периферія: GPS (SCL/SDA, RX1/TX1), LED-стрічка, зумер
• Прошивки: Betaflight; ціль AOCODARCF405V3
• Протоколи моторів: DShot300, DShot600, PWM
