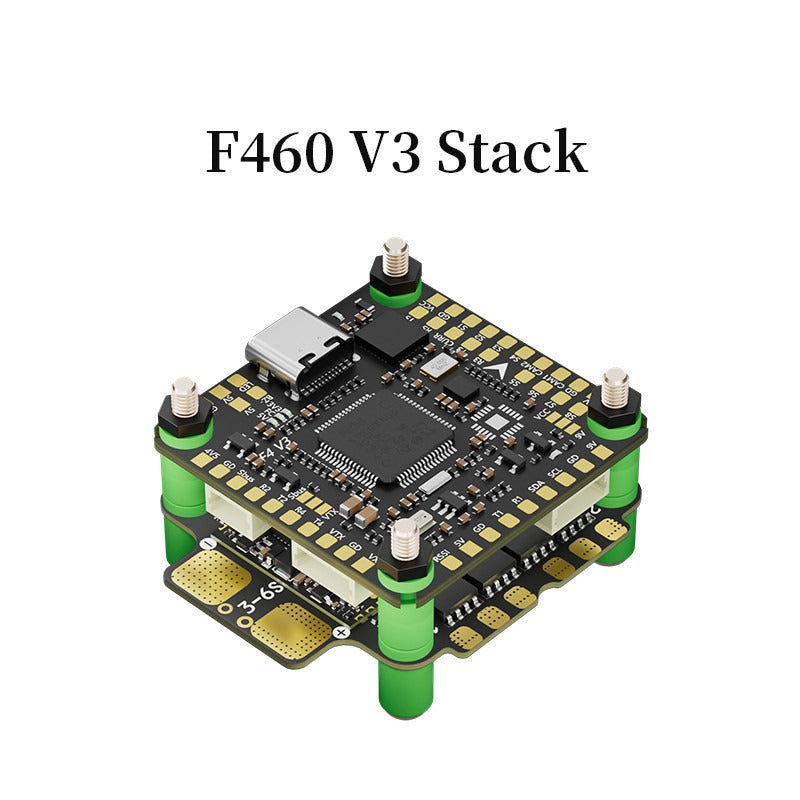

Стек Aocoda-RC F460 F405 V3 60A FC&ESC

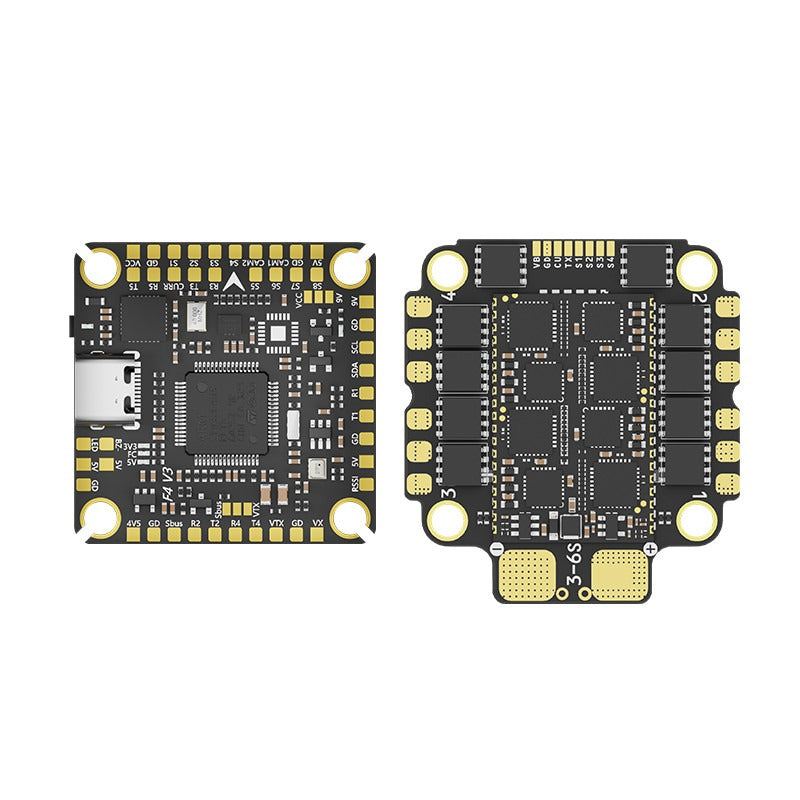

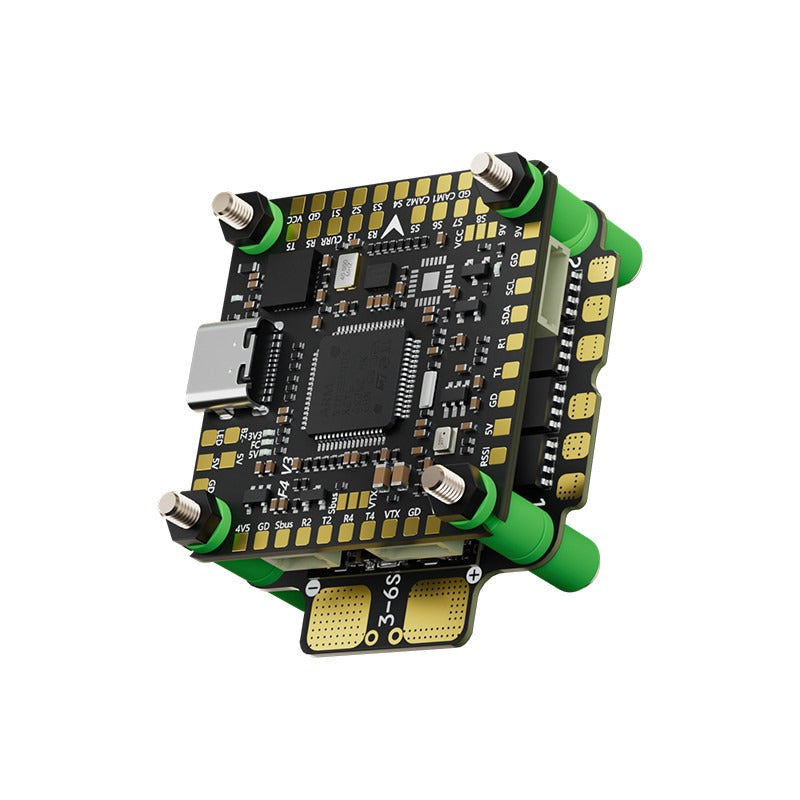

Aocoda-RC F460 V3 — це польотний стек 30×30 мм для фрістайл- і рейсових збірок на 3–6S: політний контролер F405 V3 на STM32F405 з гіроскопом ICM42688P і 4-в-1 реґулятор 3060 AM32 на 60 A. Плати з'єднуються одним шлейфом 8PIN SH1.0, кріплення стандартне M3 30.5×30.5 мм.

Особливості

Гіроскоп ICM42688P і барометр SPL06-001 на борту, аналоговий OSD (AT7456E) та 16 МБ пам'яті для чорної скриньки. Контролер дає 8 виходів на мотори і 5 UART, які за замовчуванням розведені під GPS, приймач, ESC, VTX і Bluetooth.

На платі є Bluetooth-чип — Betaflight можна конфігурувати без USB-кабелю, через UART5. Два камерні входи CAM1 і CAM2 перемикаються тумблером через режим USER3, а два керовані виходи IO1 та IO2 (USER1/USER2) перемикають рівень 3.3 В / 0 В.

Живлення периферії йде через подвійний BEC — 5 В і 9 В. Пад VTX можна запитати від VCC (для 3–4S) або від 9 В (для 6S); за замовчуванням там 9 В, тож напругу варто перевірити до пайки.

Реґулятор 3060 працює на прошивці AM32 з двонаправленим DShot і телеметрією, має вбудований амперметр (значення Scale 174 у Betaflight) і окремий конденсатор 1000 мкФ у комплекті.

Характеристики

Політний контролер F405 V3

• Процесор: STM32F405
• Гіроскоп: ICM42688P
• Барометр: SPL06-001
• OSD: AT7456E, аналоговий
• Чорна скринька: 16 МБ
• Виходи на мотори: 8
• UART: 5
• BEC: 5 В / 2.5 А і 9 В / 3 А
• Вхідна напруга: DC 12–25 В (3–6S LiPo)
• Роз'єм USB: Type-C
• Bluetooth: є (UART5)

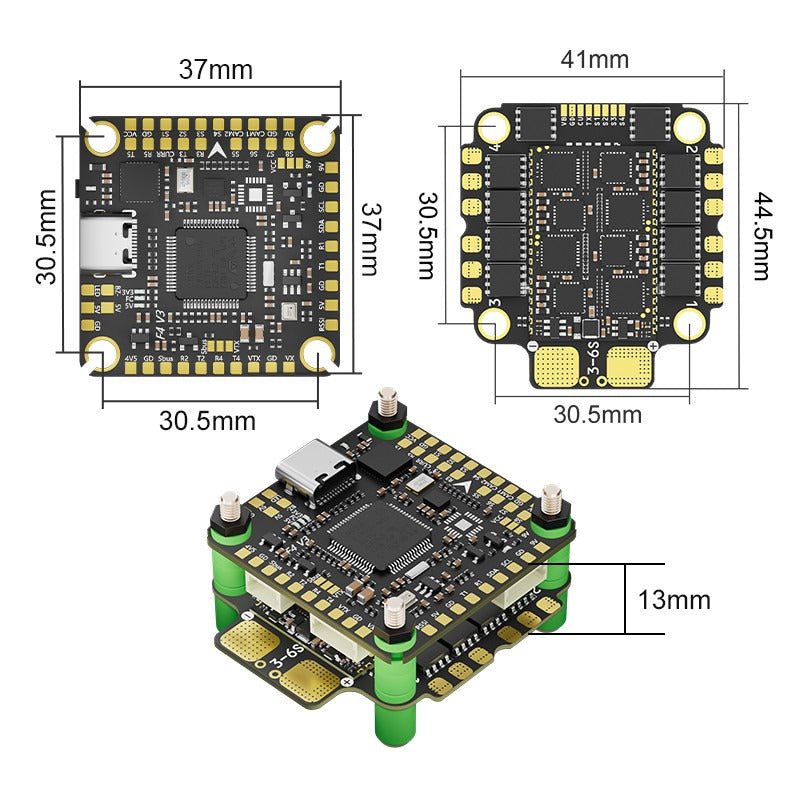

• Розміри: 37×37 мм, кріплення M3 30.5×30.5 мм
• Вага: 9.4 г

Реґулятор 3060 AM32 4-в-1

• Прошивка: AM32 (AT32PB4_540 F421 2.12)
• Тривалий струм: 60 A × 4
• Current Scaling: 70 A × 4
• Вхідна напруга: DC 12–25 В (3–6S LiPo)
• Вхідний сигнал: DShot150/300/600, MultiShot, OneShot, PWM, двонаправлений DShot
• Телеметрія: підтримується
• Вбудований амперметр: так (Scale 174)
• BEC на реґуляторі: немає
• Робоча температура: −20…+55 °C
• Робоча вологість: 20–95 %
• Розміри: 41×44.5 мм, кріплення M3 30.5×30.5 мм
• Вага: 13.9 г

Комплектація

• Політний контролер F405 V3 — 1 шт.
• Реґулятор 3060 4-в-1 — 1 шт.
• Шлейф 8PIN SH1.0 — 1 шт.
• Демпфери M3×8 мм — 8 шт.
• Конденсатор твердотільний 35 В 1000 мкФ — 1 шт.
• Кабель живлення XT60 — 1 шт.
• Гайки — 8 шт.
• Гвинти M3×30 мм — 4 шт.

Сумісність

• Рами і кріплення: стандарт 30×30 мм, отвори M3 30.5×30.5 мм
• Акумулятори: 3–6S LiPo, роз'єм XT60
• Приймачі: ELRS, CRSF, S.BUS, FrSky, Futaba, FlySky, TBS Crossfire, DSMX
• Відео: аналогові VTX (пад VTX) і цифрові системи DJI через пад SBUS; два входи під аналогові камери 5–36 В
• Периферія: GPS (UART1 + SCL/SDA), LED-стрічка, зумер, RSSI
• Прошивки: Betaflight, INAV, ArduPilot; ціль AOCODARCF405V3
• Протоколи моторів: DShot150/300/600, MultiShot, OneShot, PWM
