Передавач BetaFPV ELRS Micro 1W 2.4GHz

Передавач BetaFPV ELRS Micro 1W 2.4GHz

₴2,400.00 UAH
₴2,400.00 UAH
Розпродаж Продано
Вартість доставки розраховується при оформленні замовлення.

Немає на складі

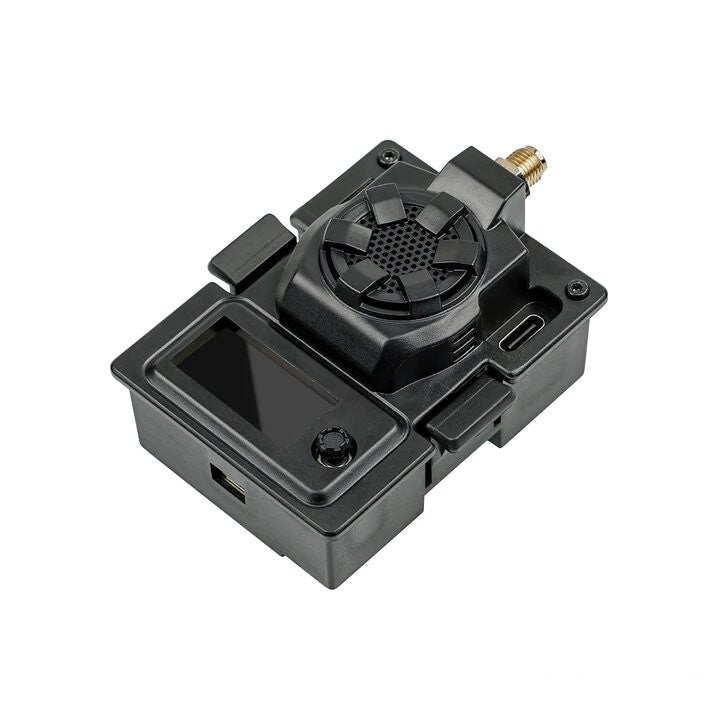

BetaFPV випустили нову версію передавального модуля ELRS Micro TX з максимальною вихідною потужністю 1W. Даний модуль поставляється в чорному корпусі і працює на основі нової версії прошивки BetaFPV ELRS V2.0.0, в якій підтримується повноцінна робота дисплея і 5D джойстика. Додано нову функцію Backpack, що забезпечує бездротовий зв'язок між ExpressLRS та іншими FPV-пристроями, як-от відеоокуляри, для керування та контролю або для запиту конфігурації.

Порівняно з версіями потужністю 500mW, у цей модуль вбудовано не тільки охолоджувальний вентилятор, а й радіатор, що підвищує ефективність охолодження. Таким чином, цей модуль може працювати на потужності 1W без перегріву.

Примітка: переконайтеся, що відеоприймач також підтримує функцію Backpack під час використання функції модуля VRX-Backpack. Функцію Backpack у майбутньому буде додано і у версії 500mW.

Характеристики:

  • Смуги частот (версія Micro RF Module 2.4G): ISM 2.4GHz
  • Частота оновлення:
    • 2.4GHz: 50/150/250/500Hz
  • Вихідна потужність RF:
    • 2.4GHz: 25/50/100/250/500mW/1W
  • Вхідна напруга: 5V ~ 12V
  • Порт XT30: 5V ~ 12V, рекомендується батарея 2S (8.4V), НЕ підтримує 3S (12.6V) або вище
  • USB-порт: Type-C
  • Типорозмір: Micro TX
  • Базова версія прошивки: V2.0.0
  • Функція Backpack: є
  • Радіатор: вбудований

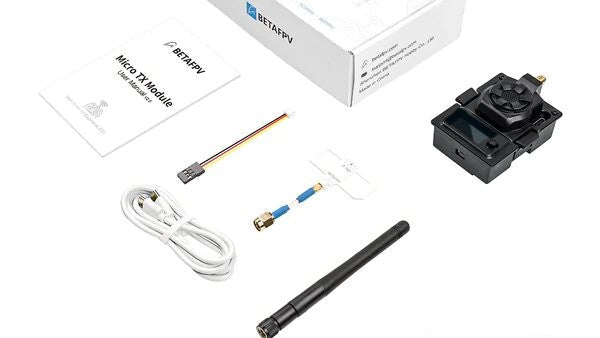

Комплектація:

  • 1 х модуль BetaFPV ELRS Micro TX 1W

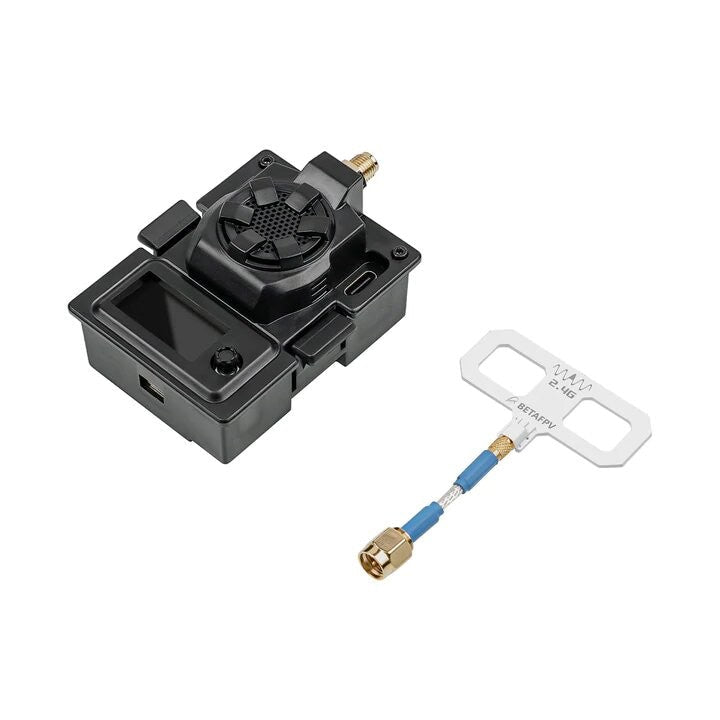

  • 1 х антена BetaFPV Moxon (у версіях 2.4G і 915MHz/868MHz відрізняються)
  • 1 х стандартна лінійна антена
  • 1 х сервокабель
  • 1 х USB кабель Type-A в Type-C
  • 1 х посібник користувача модуля Micro TX

Сумісність:

Модуль BetaFPV ELRS Micro TX сумісний з радіоапаратурою, яка має відсік для модуля типу Micro (JR), наприклад, Frsky Taranis X9D, Taranis QX7 A, TBS Mambo, RadioMaster TX16S, Jumper T16 та ін.

Нижче наведено схему для версії BetaFPV ELRS Micro TX 2.4G 1W. DIP-перемикачі в майбутньому будуть додані до версій потужністю 500mW.


Примітка:

  • перед увімкненням модуля обов'язково під'єднайте антену! В іншому випадку мікросхема модуля буде безповоротно пошкоджена.
  • НЕ використовуйте акумулятори 3S або вище для увімкнення модуля через порт XT30. В іншому разі мікросхема блока живлення в модулі TX буде безповоротно пошкоджена.
  • НЕ вмикайте всі DIP-перемикачі одночасно. Ви можете звернутися до таблиці нижче, щоб дізнатися про ввімкнення/вимкнення DIP-перемикачів залежно від різних обставин.

Про прошивку BetaFPV ELRS V2.0.0

Випущено прошивку BetaFPV Micro TX Module ELRS V2.0.0. Прошивка не включає Binding Phrase. Тому, будь ласка, переконайтеся, що приймач працює на офіційній версії протоколу V2.0.0 і вище, і на ньому не задано Binding Phrase.

Прошивка BetaFPV ELRS V2.0.0 включає в себе такі функції як:

  • Підтримка 5D-джойстика і OLED-меню
  • Колір світлодіода автоматично змінюється залежно від стану системи
  • Інші нові та різноманітні функції повністю синхронізовані з офіційною версією ELRS V2.0.0 і вище
  • Під час входу в OLED меню з довгим натисканням, з'єднання між модулем RF TX і приймачем працює нормально. Будь ласка, не змінюйте Pkt Rate, інакше вам доведеться повторно перепідключити живлення приймача.

Можна використовувати офіційну прошивку ELRS V2.1.0 і вище, в якій також підтримуються всі перераховані вище функції.

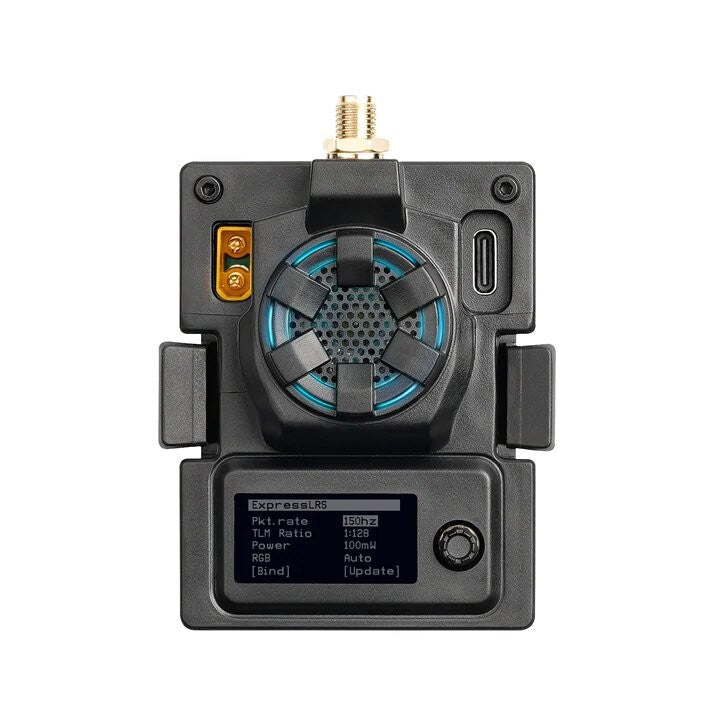

Кнопка-джойстик і OLED

Нижче представлено основну схему роботи кнопок 5D-джойстика і OLED для прошивки BetaFPV ELRS V2.0.0.

  • Тривале натискання: розблокування і вхід на сторінку меню або застосування поточних налаштувань на сторінці меню
  • Вгору/вниз: перехід до останнього/наступного рядка
  • Вліво/вправо: змінити значення цього рядка
  • Коротке натискання: вмикає стан прив'язки або стан оновлення через WiFi

Примітка:

  • Якщо ви змінили значення Pkt Rate, вам необхідно знову перепідключити живлення приймача
  • Коли модуль RF TX переходить у стан оновлення WiFi, кнопка-джойстик стає недійсною. Будь ласка, повторно увімкніть модуль RF TX після оновлення прошивки через WiFi.

Базове налаштування V2.0.0

ExpressLRS використовує послідовний протокол Crossfire (також відомий як протокол CRSF) для зв'язку між радіопередавачем і модулем TX. Тому переконайтеся, що ваш радіопередавач підтримує послідовний протокол CRSF. У цьому прикладі використовується радіопередавач із системою OpenTX, щоб показати, як налаштувати протокол CRSF і LUA скрипт. Щоб налаштувати це, у системі OpenTX увійдіть у налаштування моделі та на вкладці "MODEL SETUP" вимкніть "Internal RF". Потім увімкніть "External RF" і виберіть "CRSF" як протокол.


ExpressLRS використовує скрипт OpenTX LUA для керування модулем TX, наприклад прив'язки або налаштування.

  • Збережіть файли скрипта ELRSV2.lua на SD-карту радіопередавача в папку Scripts / Tools
  • Натисніть і утримуйте кнопку "SYS" (для RadioMaster T16 або схожих радіоапаратур) або кнопку "Menu" (для Frsky Taranis X9D або аналогічних радіоапаратур), щоб отримати доступ до меню "Tools Menu", де ви можете знайти crhbgn ELRS, готовий до запуску одним клацанням миші;
  • На зображенні нижче показано, що сценарій LUA успішно запущено.

Прив'язка (бінд) і вихідна потужність у V2.0.0

Модуль BetaFPV Micro RF TX 1W постачається з офіційним протоколом ELRS основної версії V2.0.0 і без обов'язкової фрази прив'язки (Binding phrase). Тому переконайтеся, що приймач працює на протоколі офіційних версій ELRS V2.0.0. і жодної обов'язкової фрази для прив'язки в приймачі не встановлено. Модуль BetaFPV Micro RF TX 1W може увійти в статус прив'язки через скрипт ELRSV2.lua, як описано в розділі "Скрипт LUA". У версії V2.0.0 перейдіть до стану BIND коротким натисканням на 5D-джойстик, тоді RF-модуль перейде в статус прив'язки.


Примітка. Світлодіод НЕ блиматиме під час переходу в стан прив'язки. Модуль автоматично вийде зі стану прив'язки через 5 секунд.

Якщо ви перепрошиваєте прошивку модуля RF TX за допомогою власної фрази прив'язки, переконайтеся, що у приймача така сама фраза прив'язки. У цій ситуації модуль RF TX і приймач зв'яжуться автоматично.

Модуль Micro RF TX може перемикати вихідну потужність через скрипт ELRSV2.lua, як описано в посібнику в розділі "Script LUA". Крім того, за допомогою кнопки-джойстика та OLED-дисплея перейдіть у положення "Output" і переключіть потужність натисканням кнопки вліво або вправо.


Примітка: світлодіод RGB НЕ змінюватиметься залежно від вихідної потужності. Коли вихідна потужність становить 250mW або вище, вентилятор буде обертатися автоматично.
