Передавач BetaFPV ELRS Micro 2W 915MHz

Передавач BetaFPV ELRS Micro 2W 915MHz — це компактний і потужний модуль передавача для FPV-дронів, який працює на частоті 915 МГц, забезпечуючи передачу сигналу до 2 Вт. Підтримка протоколу ExpressLRS гарантує стабільність з’єднання, низьку затримку та відмінний контроль навіть на відстані до 20 км.



Особливості

• Термокомпенсований генератор TCXO — тримає точну частоту при перегріві й на морозі, тож частота не «уповзає» і зв'язок не сиплеться від температури.
• OLED-екран — потужність, швидкість пакетів і решта налаштувань видно прямо на модулі, без заходу в меню апаратури.

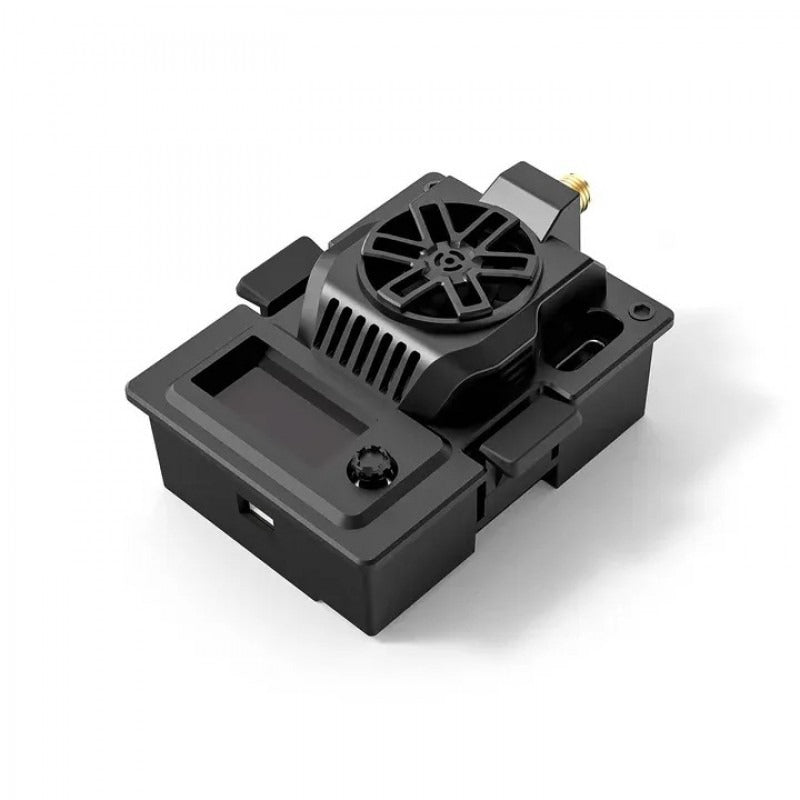

• Активне охолодження — осьовий вентилятор 2507 на 12 000 об/хв (живлення 5 В) плюс фрезерований алюмінієвий радіатор із розширеними продухами: саме це дає змогу тривало віддавати 2 Вт.
• Регулювання потужності вісьмома кроками — 10 / 25 / 50 / 100 / 250 / 500 / 1000 / 2000 мВт, від кімнатних польотів до дальнього виносу.

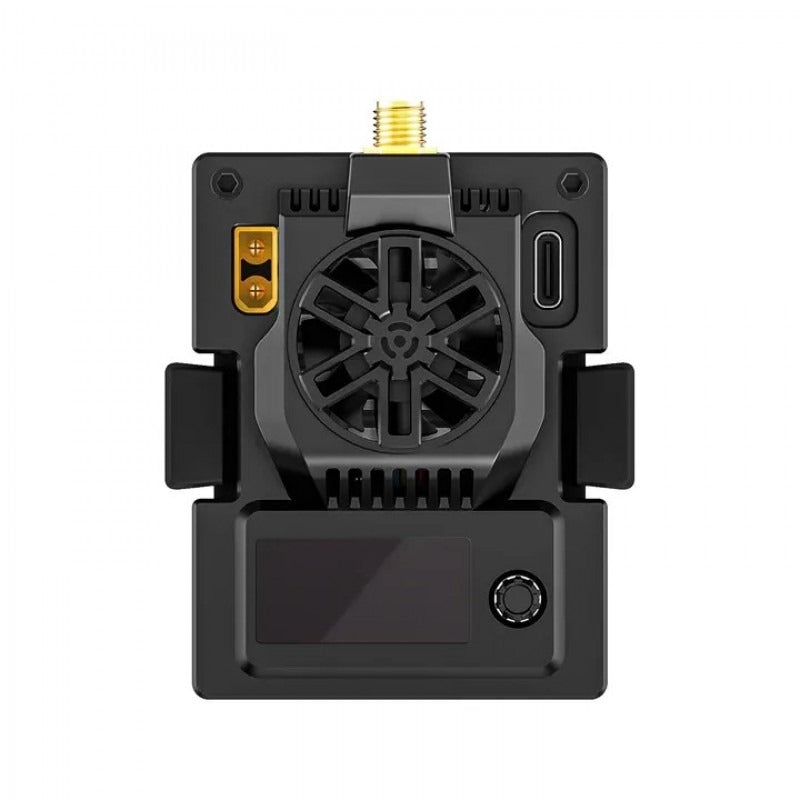

• Зовнішнє живлення через XT30 — окремий акумулятор 2–4S (вхід 5–25 В) знімає навантаження з батареї апаратури; для роботи на 500 мВт і вище виробник рекомендує саме зовнішнє живлення.
• Бездротовий модуль на чипі ESP8285 (Wi-Fi backpack) — прошивка й налаштування «по повітрю», без кабелю.
• Роз'єм USB Type-C — прошивка й оновлення напряму з комп'ютера.
• Швидкості пакетів 25 / 50 / 100 / 100 Full / 200 Гц і D50 — вибір між максимальною дальністю (низькі частоти) і мінімальною затримкою (200 Гц).

Важливо: антену прикручують ДО подачі живлення. Увімкнений без антени модуль назавжди спалює вихідний підсилювач (PA).

Основні переваги модуля

• Потужність передачі 2 Вт: забезпечує надійний сигнал для керування FPV-дроном на великих відстанях.
• Низька затримка управління: протокол ExpressLRS забезпечує миттєвий відгук — ідеально для FPV-змагань.
• Компактний і легкий дизайн: зручно встановлюється та практично не обтяжує радіопередавач.
• * Частота 915 МГц: підходить для використання в регіонах, де дозволений цей діапазон.
• Інтуїтивно зрозумілий інтерфейс: спрощує налаштування модуля, роблячи його зручним для користувачів будь-якого рівня.
• Широка сумісність: підходить для більшості моделей радіопередавачів.

Характеристики

• Максимальна потужність передачі: 2 Вт
• Регульована потужність: 10 мВт – 2000 мВт
• Частоти: 915 МГц (FCC) / 868 МГц (ЄС)
• Швидкість пакетів: 25 Гц – 200 Гц
• Живлення: 7–13 В DC, підтримка зовнішніх джерел 5–25 В
• Роз'єми: USB Type-C, SMA-KE для антени
• Вага: 54,8 г
• Прошивка за замовчуванням: ExpressLRS V3.4.3

Комплектація

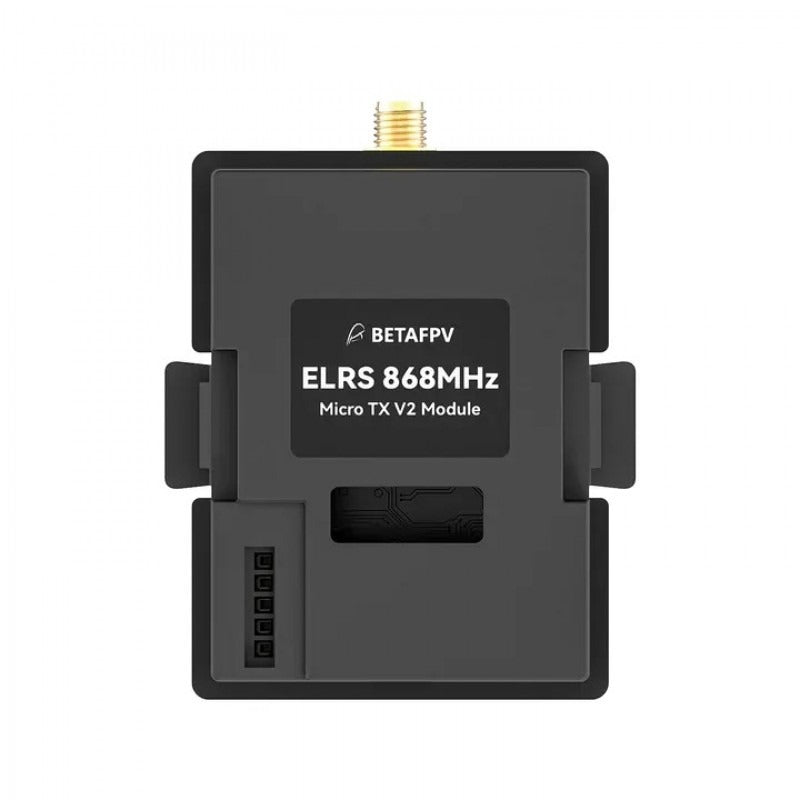

• Модуль BETAFPV Micro TX V2 × 1
• Антена Moxon V2 × 1
• Кабель-перехідник GH1.25-FUTABA × 1
• USB-кабель для передачі даних (Type-C) × 1
• Інструкція користувача × 1
• Сервісна картка × 1

Сумісність

У які пульти стає. Форм-фактор — micro-відсік (його ж називають JR або SLIM). Це FrSky Taranis X9D, TBS Mambo і взагалі більшість апаратур на OpenTX/EdgeTX, а також ряд не-OpenTX пультів: T161Z, T16SZ, T18SZ, ET16. Дані йдуть протоколом CRSF. У пульти з nano-відсіком (Lite/мініатюрний байонет) цей модуль механічно не входить — там потрібна версія Nano TX. Живлення від відсіку — 7–13 В DC; на високих потужностях виробник радить окремий акумулятор 2–4S через XT30 (вхід 5–25 В), бо інакше батарея апаратури сідає швидко.

З якими приймачами. Тільки з приймачами ExpressLRS того самого діапазону — 915 МГц / 868 МГц (900-мегагерцова сімейка). З приймачами ExpressLRS 2.4 ГГц цей модуль не працює взагалі — це різні радіотракти, бінду не буде за жодних налаштувань. Так само він не зв'яжеться з приймачами FrSky, Flysky, Spektrum, TBS Crossfire чи Tracer: ELRS — окрема система.

Версії прошивки. З коробки стоїть ExpressLRS V3.4.3. Передавач і приймач мусять збігатися за першою цифрою версії: 3.x працює з 3.x (наприклад, TX 3.1.2 із приймачем 3.0.1), а TX на 3.2.0 із приймачем на 2.4.0 не забіндиться. Приймачі від V3.0.0 і новіші зв'язуються за парольною фразою (binding phrase), однаковою на обох пристроях.

Регуляторні домени. Діапазон вибирається при прошивці під місцеве законодавство: FCC_915 (Північна Америка), EU_868 (Європа, і саме цей домен коректний для України), AU_915 (Австралія). Домен на передавачі й приймачі має бути один і той самий — інакше вони працюють на різних частотах і не бачать одне одного. Врахуйте: EU_868 відповідає частотному плану, але не реалізує обов'язковий для ЄС механізм LBT.

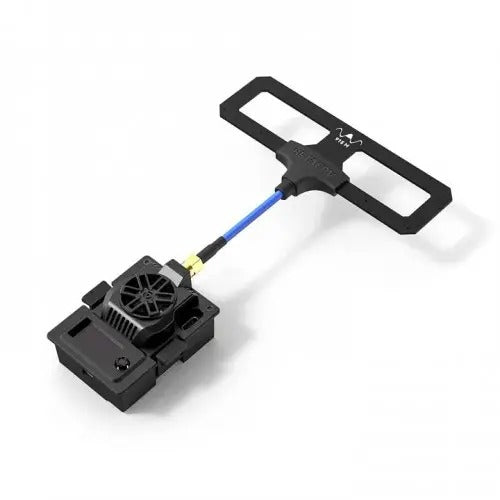

Антена. Роз'єм SMA-KE, у комплекті — Moxon V2. Будь-яка змінна антена має бути на 868/915 МГц: антена від 5.8 ГГц відео або від ELRS 2.4 ГГц тут не працюватиме, навіть якщо роз'єм закрутиться.
