Передавач Happymodel ES900TX 1W 915MHz
Передавач Happymodel ES900TX 1W 915MHz
12 в наявності
Не вдалося завантажити інформацію про можливість самовивозу

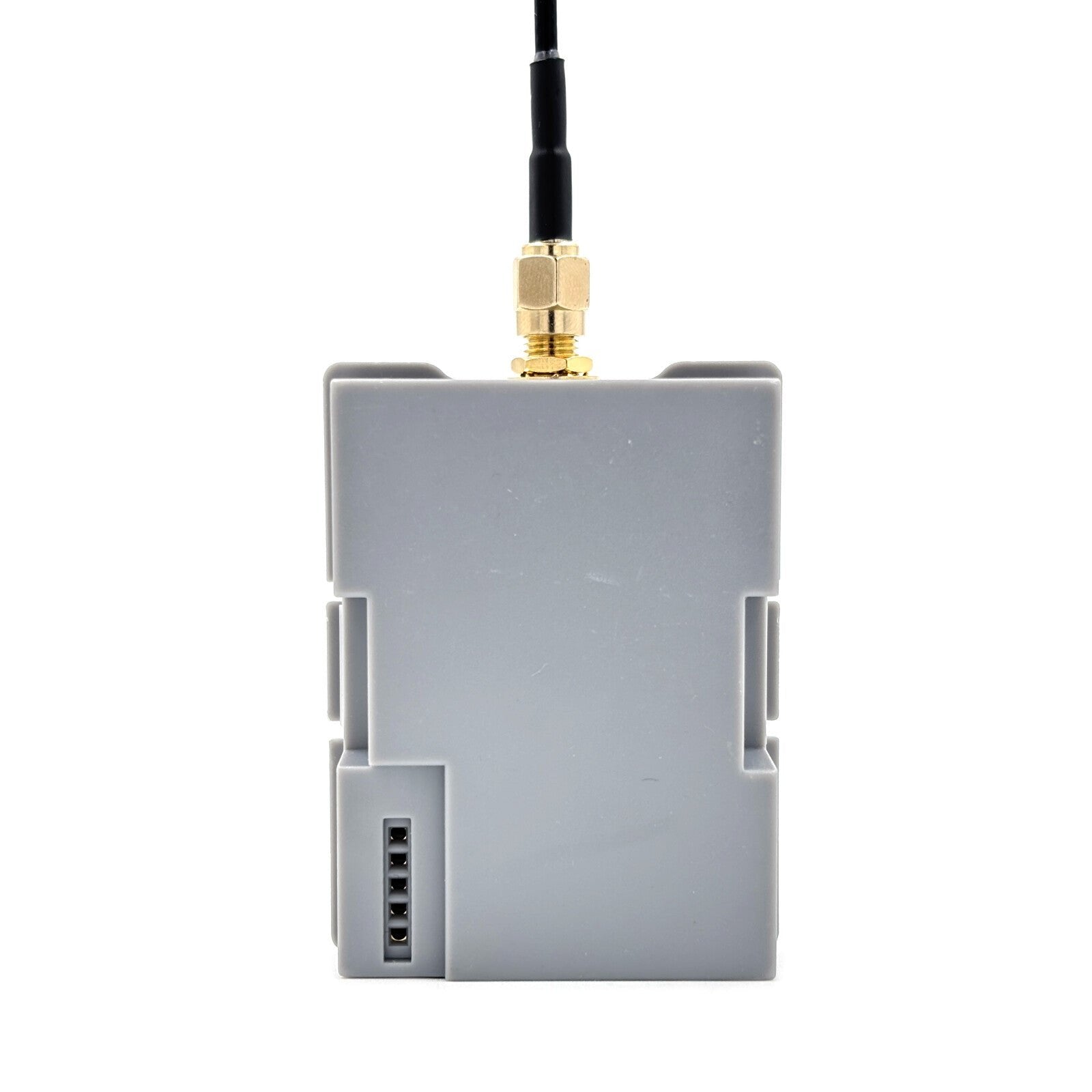

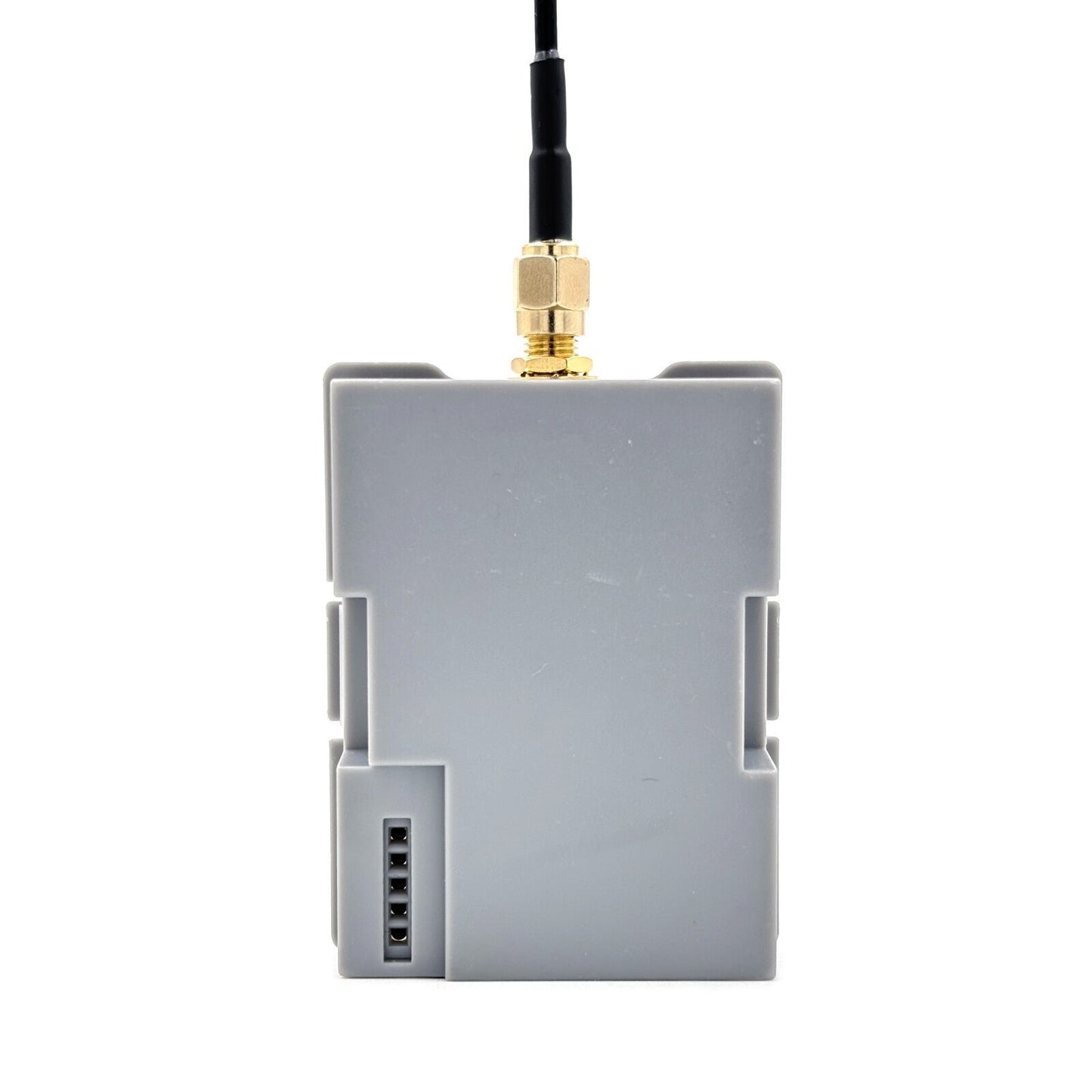

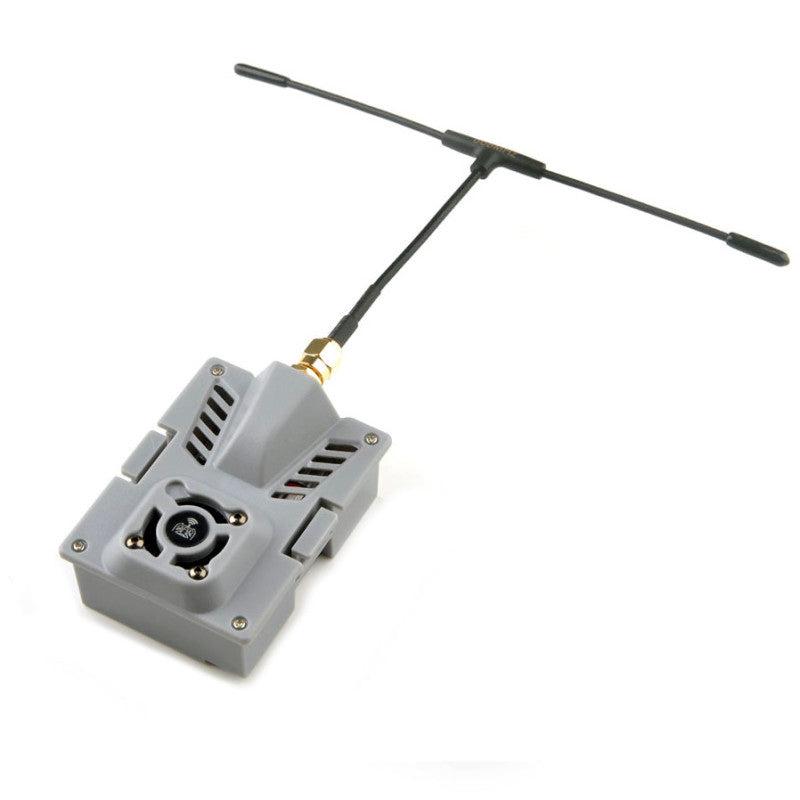

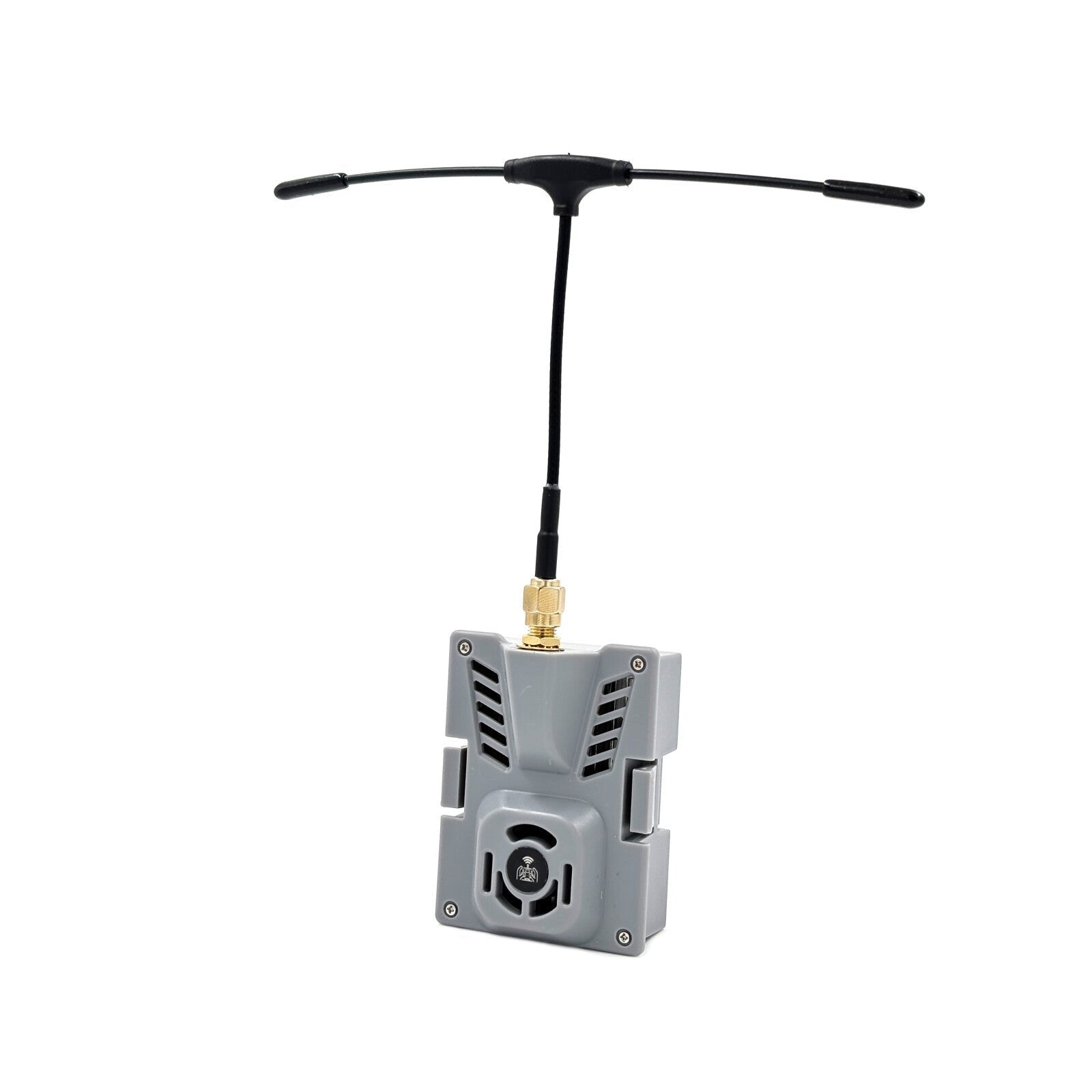

Передавальний модуль Happymodel ES900TX V2 є пристроєм для бездротового передавання даних на далекі відстані з частотою 915MHz, розробленим і спроектованим на основі відкритого програмного забезпечення ExpressLRS. Цей модуль вирізняється наддалекістю, стабільною роботою, низькою затримкою і працює за принципом plug and play. Алюмінієвий радіатор спеціально адаптований для стабільної роботи модуля в умовах високої потужності.
V2 версія відрізняється тим, що модуль уже повністю зібраний і готовий до використання. Також змінився колір корпусу з чорного на світло-сірий.
Happymodel ES900TX сумісний з більшістю пультів дистанційного керування на прошивці OpenTX, зокрема Radiomaster TX16S, Jumper T12, T16 і T18.
Примітка: цей модуль не запрацює на старій версії FrSky Taranis QX7 ACCST без додаткової модифікації плати за допомогою інвертора сигналу.
Особливості
- Понад дальній діапазон
- Програмне забезпечення ExpressLRS з відкритим вихідним кодом
- Низька затримка
- Сумісність із радіоапаратурами на базі OpenTX
- Алюмінієвий радіатор і кулер дають змогу передавачу стабільно працювати в умовах високої потужності
Характеристики
- Частота RF: 915MHz
- Максимальна вихідна потужність: **При потужності понад 27dBm рекомендується додати вентилятор для примусового охолодження
- Вхід VCC: 5 ~ 13V, рекомендується 5 ~ 9V
- Процесор: ESP32 + ESP8285
- RF чіп: SX1276IMLTRT
- Завантаження прошивки: WiFi або ExpressLRS конфігуратор
- Антенний роз'єм: SMA jack
- Розмір: 55 x 39 x 11мм (включно з радіатором)
- Вага: 23г (без антени)
Рекомендації
Процедура прив'язки модуля ES900TX до приймача ES900RX:
- Подайте живлення на ES900RX, дочекайтеся, поки червоний світлодіод на ES900RX не згасне, негайно вимкніть живлення, а потім повторіть вищезазначені кроки. Коли ES900RX вмикається втретє, червоний світлодіодний індикатор починає швидко блимати двічі, що означає, що ES900RX переходить у режим прив'язки.
- Вставте модуль ES900TX або ES915TX у радіопередавач і виберіть зовнішній радіочастотний режим для протоколу CRSF, потім ви можете знайти меню ELRS у радіосистемах, увійдіть в ELRS і натисніть [Bind], червоний світлодіод на модулі ES900RX вимкнеться, потім почне повільно блимати і, нарешті, почне горіти постійно, це означає успішне прив'язування радіоапаратури та приймача.
Оновлення прошивки приймача ES900RX по Wi-Fi:
- Переведіть ES900RX у режим прив'язки, а потім зачекайте приблизно 1 хвилину, не прив'язуючи його, тоді ES900RX автоматично перейде в режим Wi-Fi, ви можете під'єднатися до Wi-Fi хот-споту "ExpressLRS RX", ввівши пароль "expresslrs".
- Відвідайте веб-сайт оновлення прошивки, ввівши "10.0.0.1" і виберіть правильну прошивку, потім натисніть "оновити", почекайте близько 1-2 хвилин, процес оновлення завершиться, і ви побачите "оновлення прошивки виконано успішно і перезавантаження", що означає, що оновлення завершено.
Прошивка ExpressLRS постійно вдосконалюється та оновлюється, тому виробник рекомендує оновлення прошивки модуля через конфігуратор ExpressLRS.
Комплектація

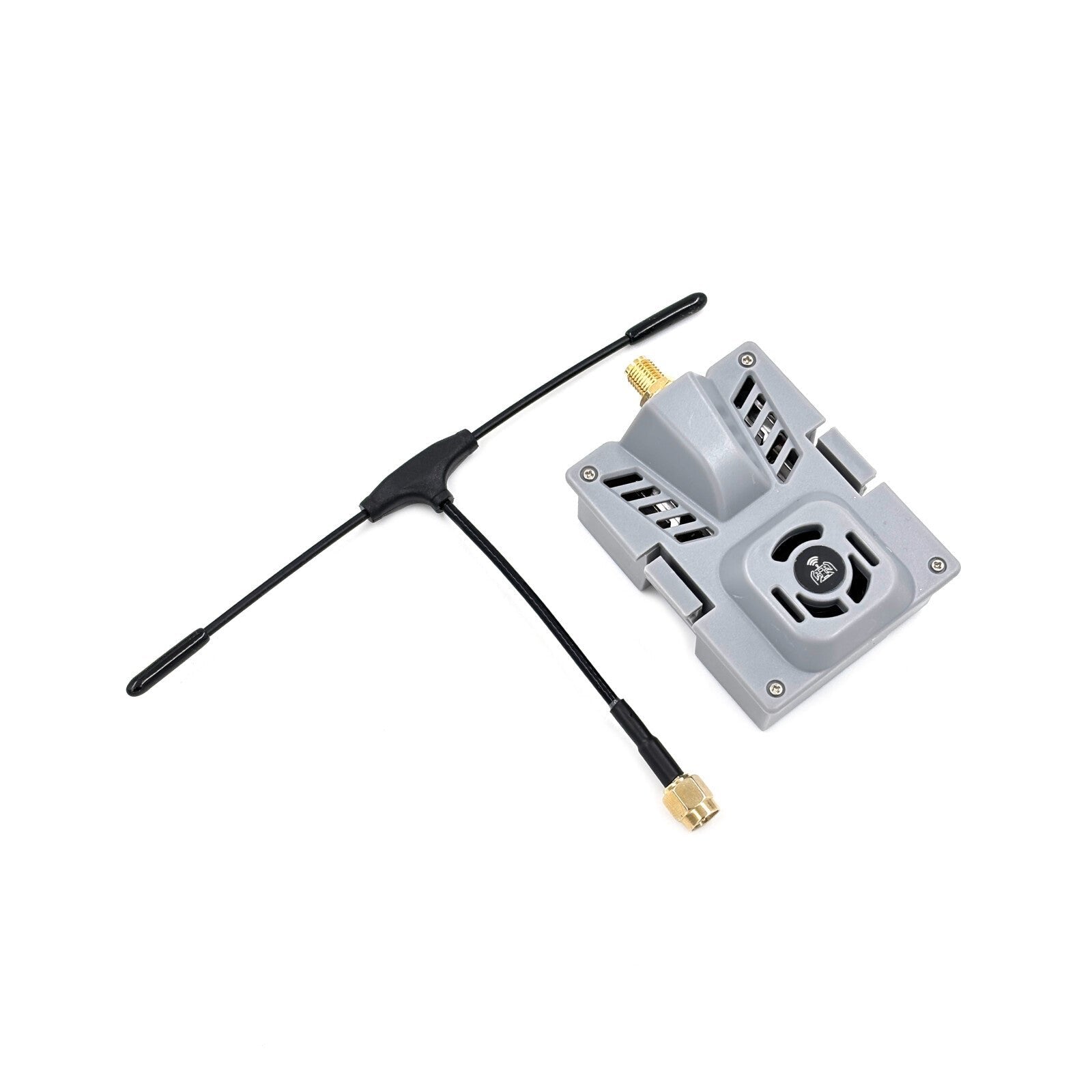

- 1 x модуль Happymodel ExpressLRS ES900TX V2
- 1 x передавальна антена 915MHz
Сумісність

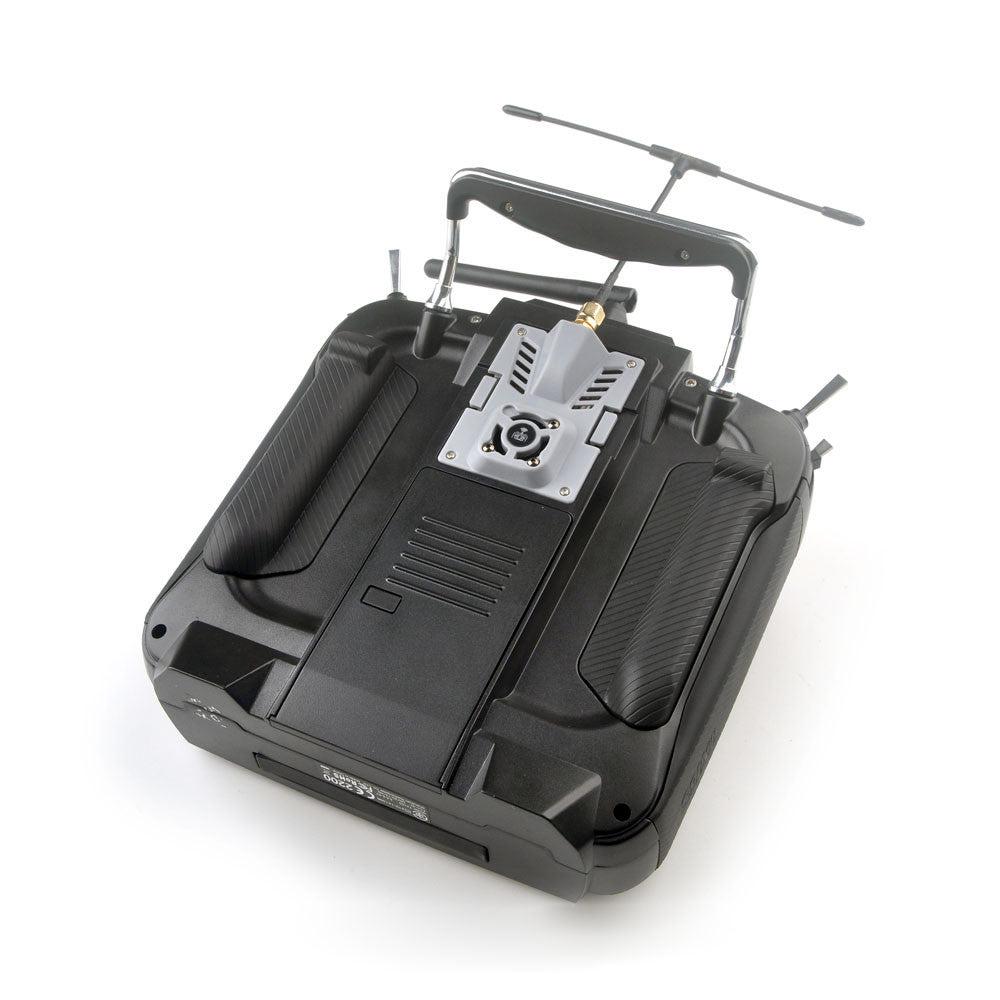

- У які пульти стає: корпус розрахований на стандартний JR-відсік (модуль 55×39×11 мм разом із радіатором). Це апаратура з повнорозмірним відсіком — RadioMaster TX16S, Jumper T16 і T18, FrSky Taranis X9D. У нано-відсік (RadioMaster Zorro, RadioMaster TX12, Jumper T-Lite) модуль фізично не влізе: там потрібні nano-модулі.
- Прошивка пульта: підключається як зовнішній модуль у режимі CRSF на EdgeTX або OpenTX; для меню налаштувань потрібен Lua-скрипт ExpressLRS. Старий FrSky Taranis QX7 ACCST без доопрацювання плати інвертором сигналу з модулем не працює.
- Живлення з відсіку: 5–13 В, рекомендовано 5–9 В. Апаратура на 2S Li-ion (TX16S, T18) дає 6.6–8.4 В — це в рекомендованому діапазоні. 3S (до 12.6 В) формально ще в межах допустимого, але вже поза рекомендованим, і при високій потужності модуль гріється сильніше.
- Приймачі: лише 900-мегагерцові ExpressLRS на чипах SX127x — наприклад Happymodel ES900RX. З 2.4-гігагерцовими ELRS-приймачами модуль не зв'яжеться, як і з TBS Crossfire / Tracer, FrSky D8/D16 (ACCST, ACCESS), Flysky та Futaba: це інші протоколи й інші діапазони.
- Версії ExpressLRS: у передавача і приймача має збігатися мажорна версія прошивки (наприклад 3.x із 3.x), однаковий регуляторний домен і однакова bind-фраза. Модуль побудований на ESP32, тому підтримується й у ExpressLRS 4.x — на відміну від старішого STM32-модуля ES915TX, підтримку якого в 4.x припинили.
- Оновлення до 3.x і новіших: при переході із заводської або старої прошивки по Wi-Fi спочатку прошивають 2.5.2, потім файл Repartitioner, і лише після цього 3.x — інакше оновлення впаде з помилкою браку місця. Через UART або passthrough EdgeTX цей проміжний крок не потрібен. У конфігураторі таргет називається HappyModel TX ES900TX, категорія — Happymodel 900 MHz.
- Регуляторний домен: задається під час прошивки (FCC915, AU915, EU868 та інші 900-мегагерцові) і мусить бути однаковим на модулі й приймачі. Апаратно це SX1276 на 900 МГц — під 2.4 ГГц або 433 МГц модуль не перепрошити.
- Антена: роз'єм SMA (за специфікацією виробника — SMA jack), антена потрібна на 868/915 МГц. Антена від 2.4-гігагерцового ELRS-модуля не підійде, навіть якщо роз'єм зійдеться.
