Передавач Happymodel ES24TX Pro 2.4GHz 1W Micro

Передавальний модуль Happymodel ES24TX Pro Micro ExpressLRS TX є оновленою версією модуля ES24TX.

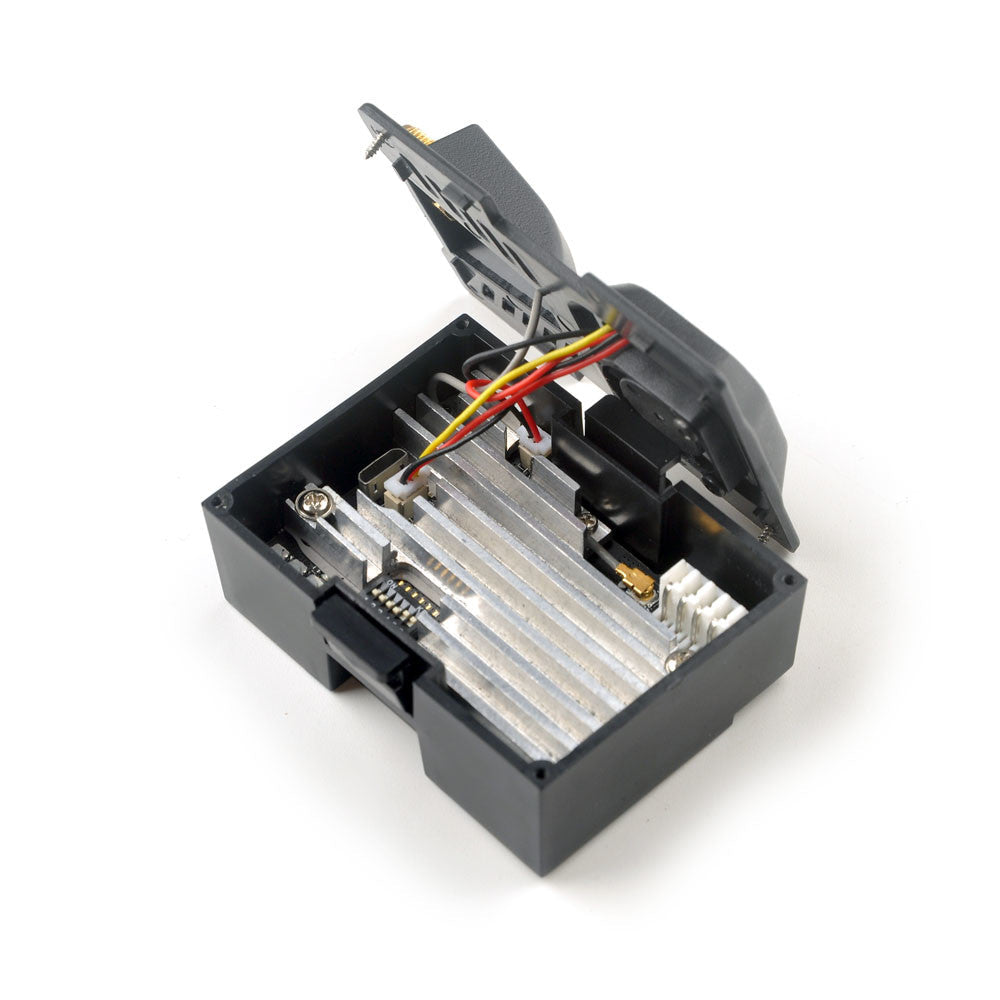

Тепер модуль поставляється в повністю зібраному вигляді, відразу готовому до використання. Але найголовніше, потужність модуля збільшено з 500mW до 1W! Вбудований радіатор і кулер забезпечують максимальне охолодження для стабільної роботи на максимальній потужності.

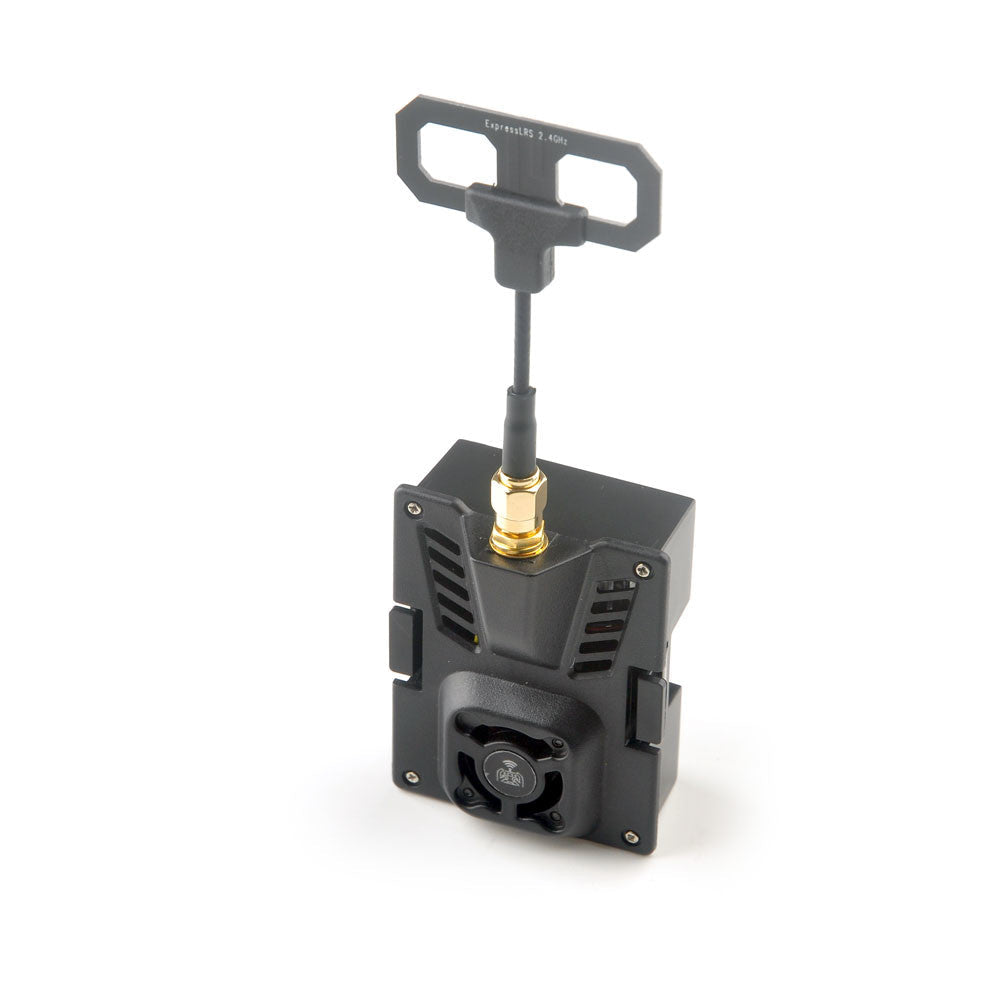

Поставляється з новою антеною Happymodel Moxon з посиленням 4.18dBi.

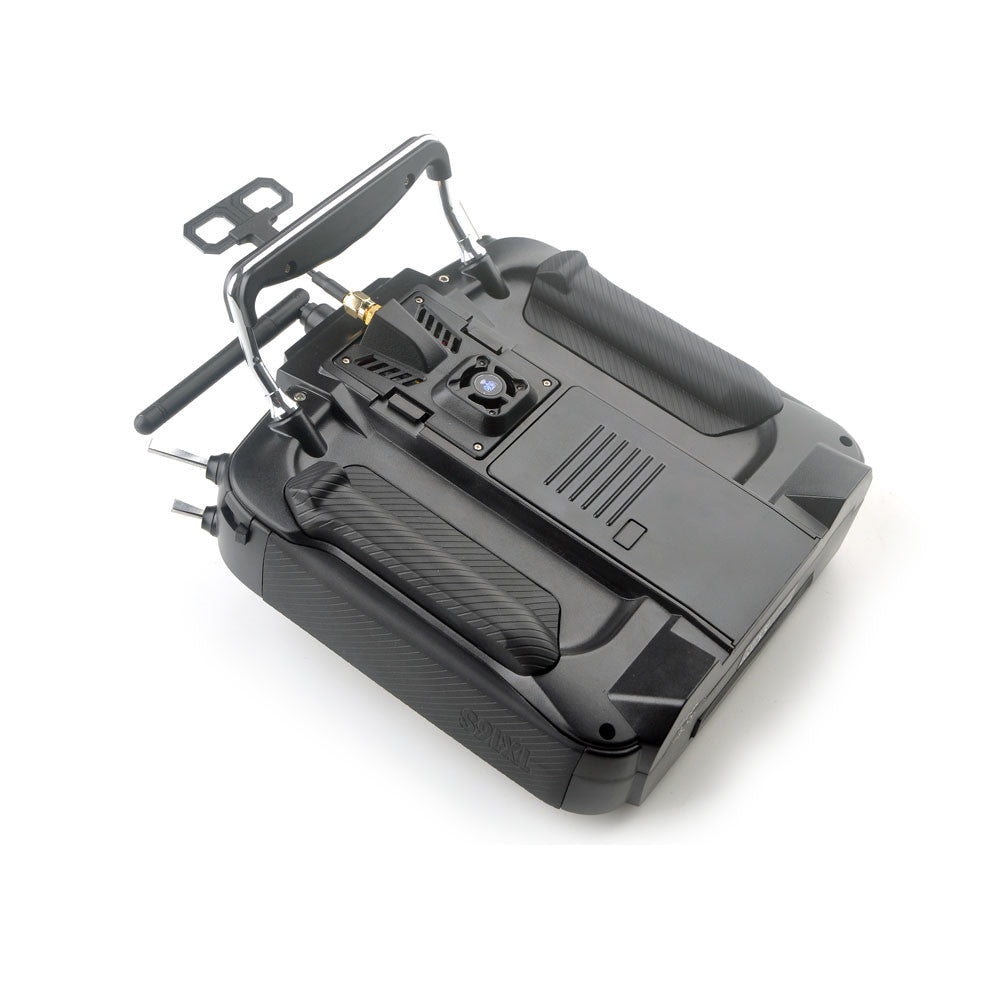

Підтримується встановлення на більшість радіопередавачів із прошивкою OpenTX і відсіком Micro JR.

Особливості

• Вихідна потужність до 1 Вт (>30 дБм), перемикається з пульта — удвічі більше за 500 мВт у звичайного ES24TX.

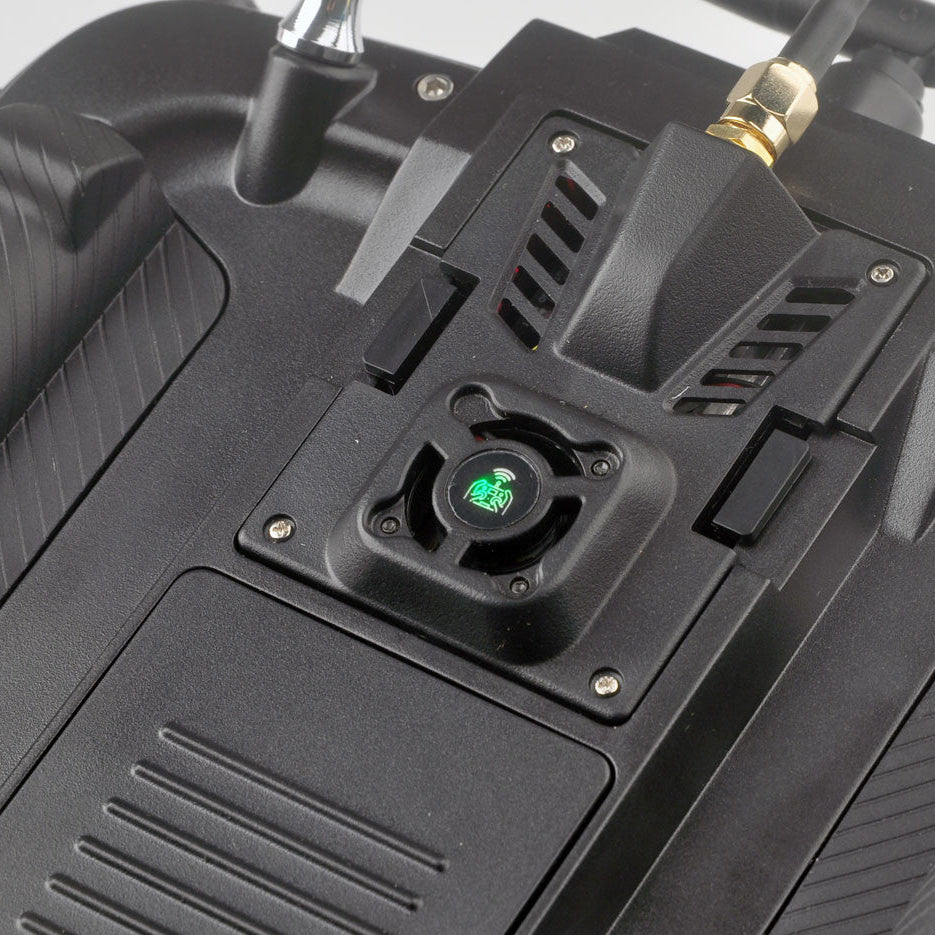

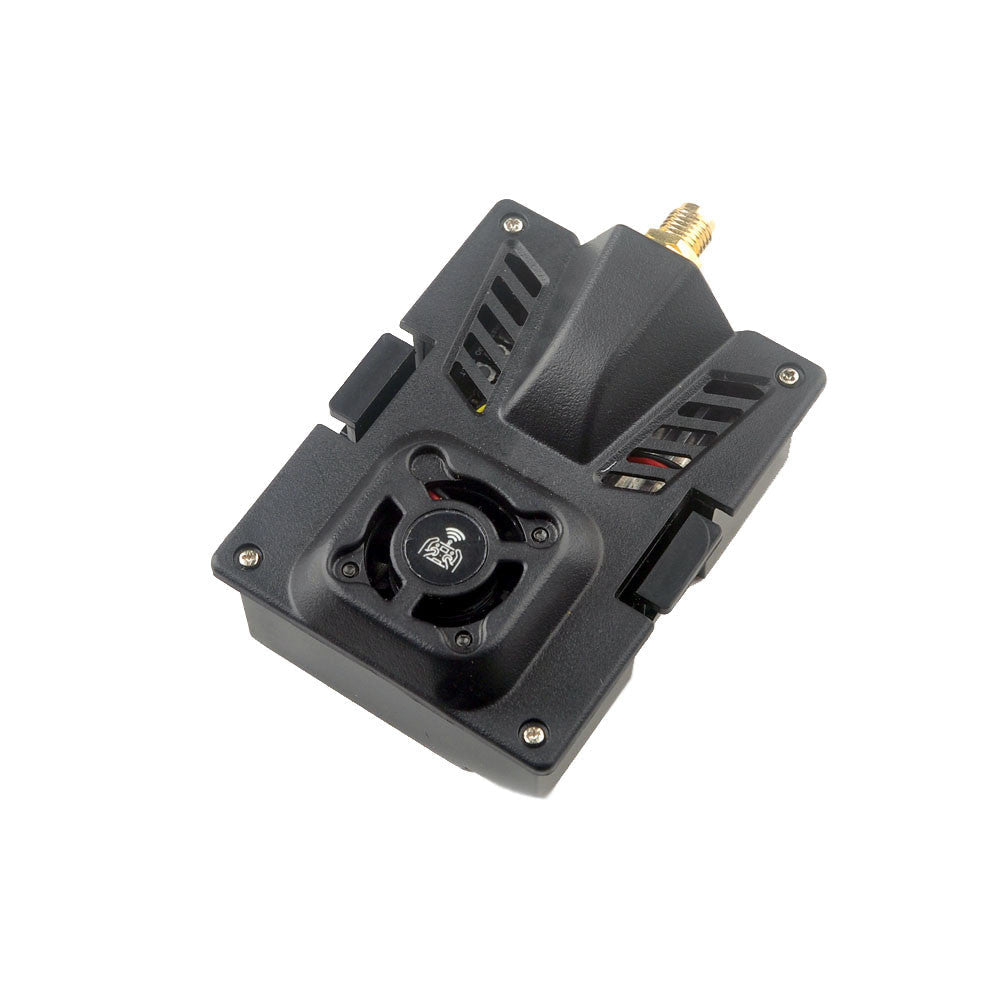

• Радіатор і вентилятор уже вбудовані, тож модуль тримає максимальну потужність без перегріву.
• Два процесори: ESP32 — основний, ESP8285 — допоміжний, він же ESP-Backpack для бездротового зв'язку з окулярами та іншими ELRS-пристроями.
• Радіочастина на LoRa-чипі SX1281.
• Частота оновлення пакетів від 25 до 500 Гц — від режиму на дальність до режиму з мінімальною затримкою.
• У комплекті антена Happymodel Moxon 2,4 ГГц з посиленням 4,18 dBi.
• Приходить зібраним і готовим до встановлення — паяти й прикручувати радіатор не потрібно.
• Прошивка оновлюється по Wi-Fi через точку доступу ESP32, без розбирання модуля.

Характеристики

• Діапазон частот: від 2400 до 2500MHz
• Потужність: 1W
• Процесор: ESP32 (основний), ESP8285 (допоміжний)
• RF чип: SX1281IMLTRT
• Вихідна потужність RF: > 30dBm
• Максимальна частота оновлення прийому: 500Hz
• Мінімальна частота оновлення приймача: 25Hz
• Посилення антени: 4.18dBi
• Нормативний домен: ISM2400
• Заводська прошивка: ELRS V2.0
• Мета прошивки: HappyModel_ES24TX_Pro_Series_2400_TX
• Напруга джерела живлення: 5 ~ 10V
• Інтерфейс: стандартний 5-контактний роз'єм JR
• Розмір: 70 х 49 х 32.5 мм
• Вага: 51г (без антени)

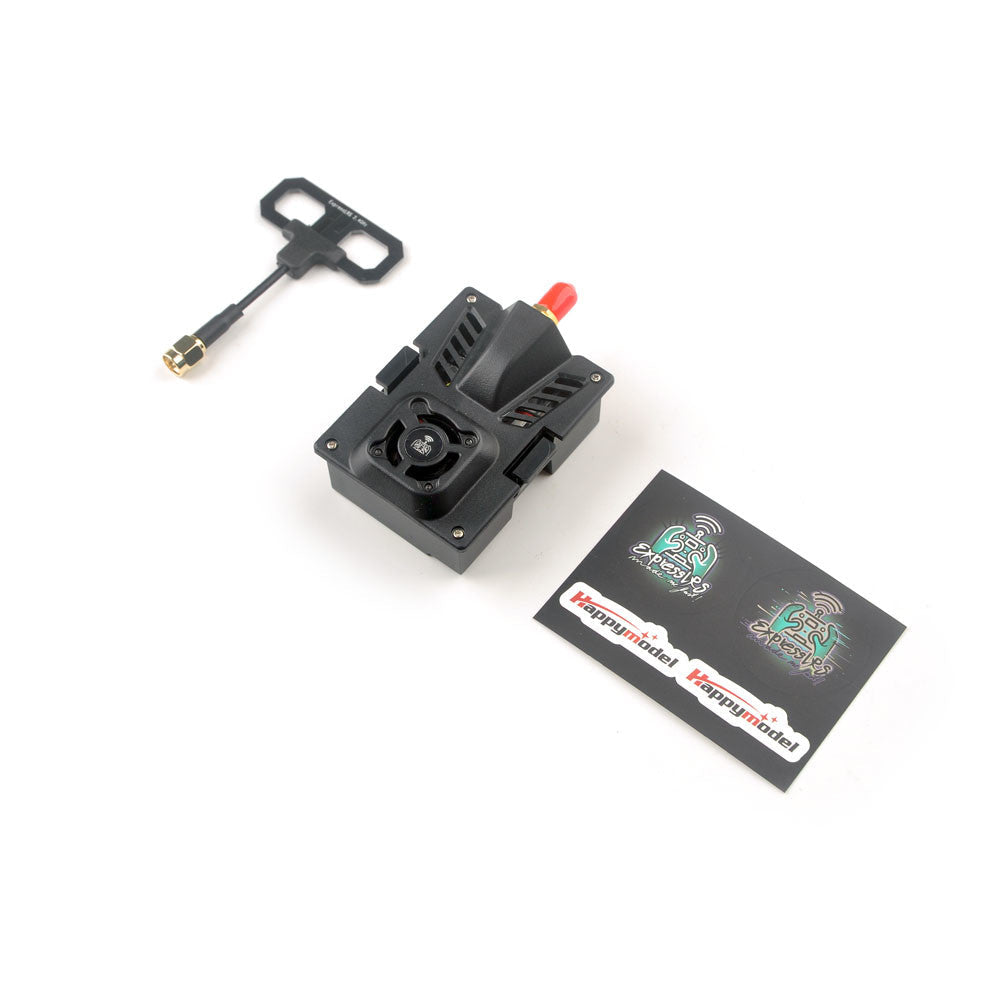

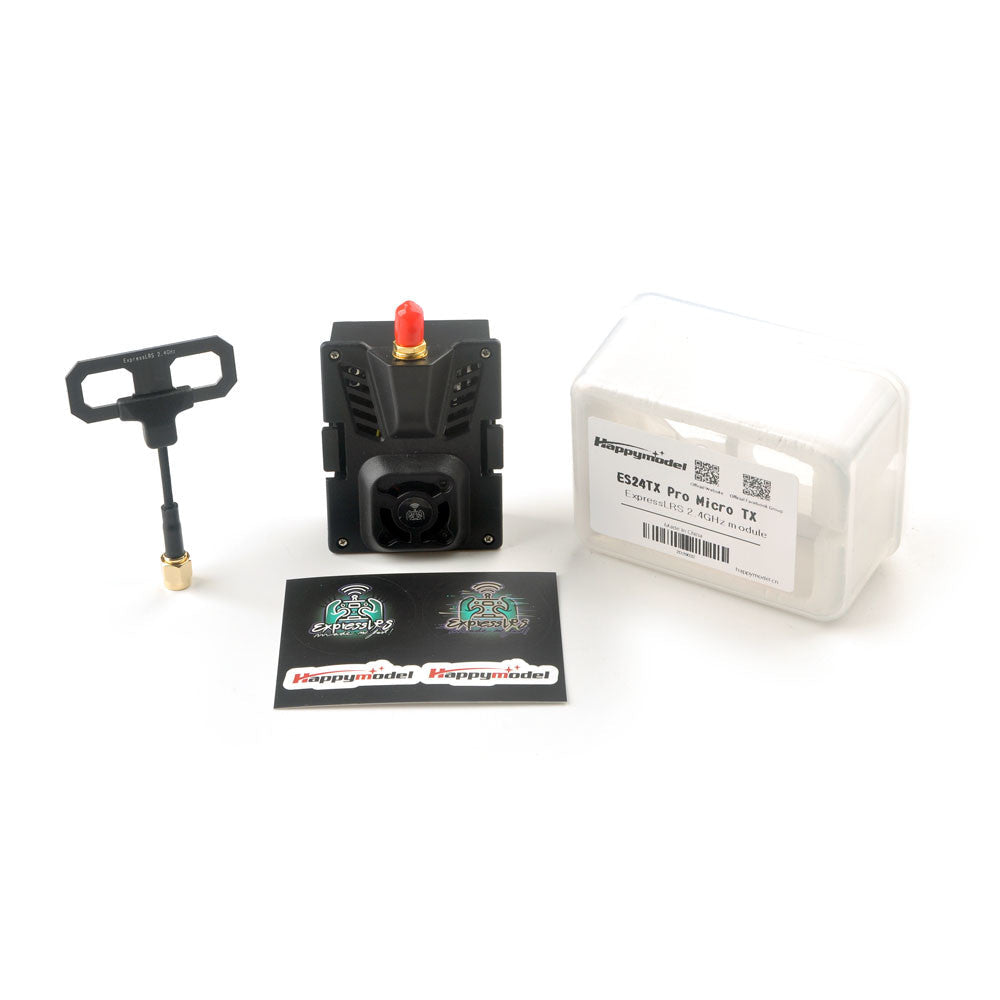

Комплектація

• 1 х модуль передавача Happymodel ExpressLRS ES24TX Pro
• 1 x антена Happymodel Moxon 2.4GHz

Сумісність

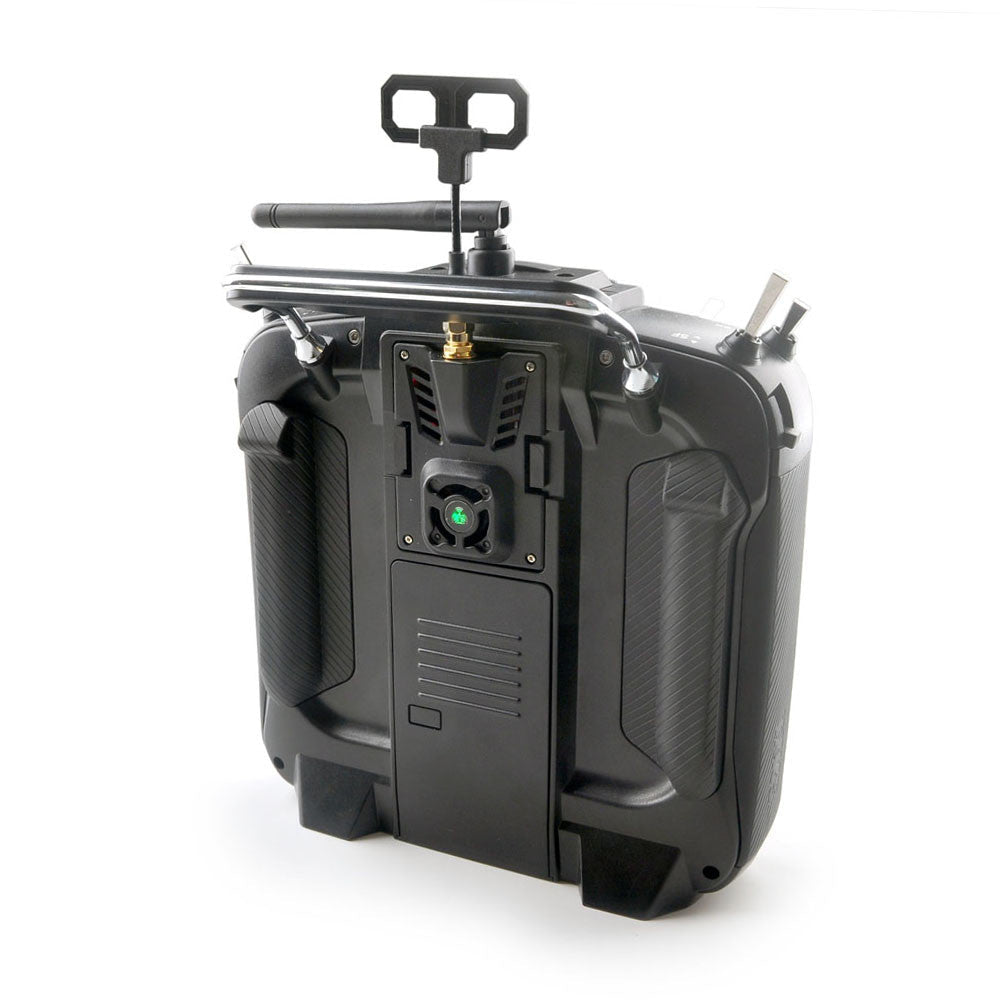

• У які пульти стає. У будь-який з відсіком типорозміру Micro (JR) на 5 контактів: FrSky Taranis X9D і X9D Plus, Taranis Q X7, RadioMaster TX16S і TX16S MKII, TX12 MKII, Jumper T16 і T18, TBS Mambo, Futaba T16IZ / T16SZ / T18SZ, Radiolink AT9S Pro.
• Що не підійде. Пульти з nano-відсіком — RadioMaster Zorro, TBS Tango 2 і подібні. Мікромодуль у nano-bay фізично не стає, а перехідники працюють лише у зворотному напрямку: nano-модуль у micro-відсік, не навпаки. Габарити модуля 70×49×32,5 мм, вага 51 г без антени — перед купівлею зіставте з відсіком.
• Протокол на боці пульта. Потрібна підтримка послідовного CRSF: OpenTX від 2.3 або EdgeTX. У налаштуваннях моделі Internal RF вимикається, External RF виставляється в CRSF; керування — через LUA-скрипт ELRS з SD-карти.
• Приймачі. Тільки ExpressLRS 2,4 ГГц. З приймачами ELRS 868/915 МГц не працює — інший діапазон. З приймачами FrSky, Flysky, TBS Crossfire, ImmersionRC Ghost не сумісний узагалі.
• Версії прошивки. Передавач і приймач мусять бути на одній мажорній версії ELRS: 3.x з 3.x, 2.x з 2.x. Модуль виходив із заводською прошивкою гілки 2.x, тож під сучасні приймачі 3.x його потрібно перепрошити. Ціль прошивки — HappyModel_ES24TX_Pro_Series_2400_TX.
• Живлення. Модуль бере живлення з відсіку пульта, допустимий діапазон 5–10 В. Пульт на 2S (7,4–8,4 В) — у нормі. Якщо у відсік подається напруга 3S (12,6 В) і вище, так підключати модуль не можна.
• Діапазон і домен. 2400–2500 МГц, регуляторний домен ISM2400.
