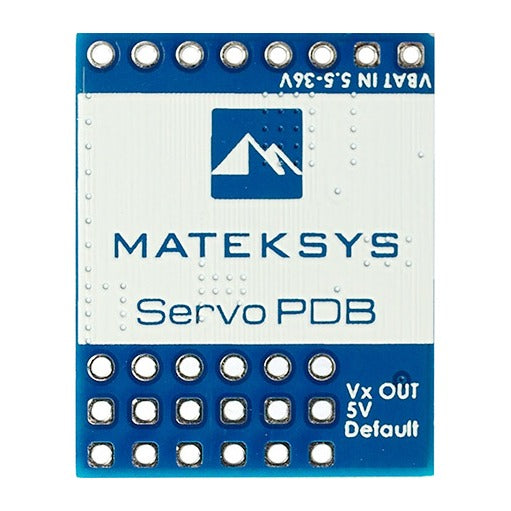

Плата розподілу живлення Matek Servo PDB з BEC 5.5-36V до 5-8.2V

Matek Servo PDB (SVPDB-8S) — плата розподілу живлення на 6 сервоприводів із вбудованим BEC 4 А. Живиться від акумулятора 5.5–36 В (2–8S) і видає на серво 5, 6, 7.2 або 8.2 В на вибір. Плату ставлять біля групи серво (у крилі, хвості) — коротші силові дроти, менше просідання напруги, а польотний контролер не навантажується струмом серво.

Особливості

• BEC 4 А (пік 7 А) — окреме живлення для серво, незалежне від BEC польотного контролера.
• Чотири напруги — 5 / 6 / 7.2 / 8.2 В двома паяними перемичками, під звичайні й HV-серво.
• 6 виходів під серво — сигнал, плюс і мінус на кожен.

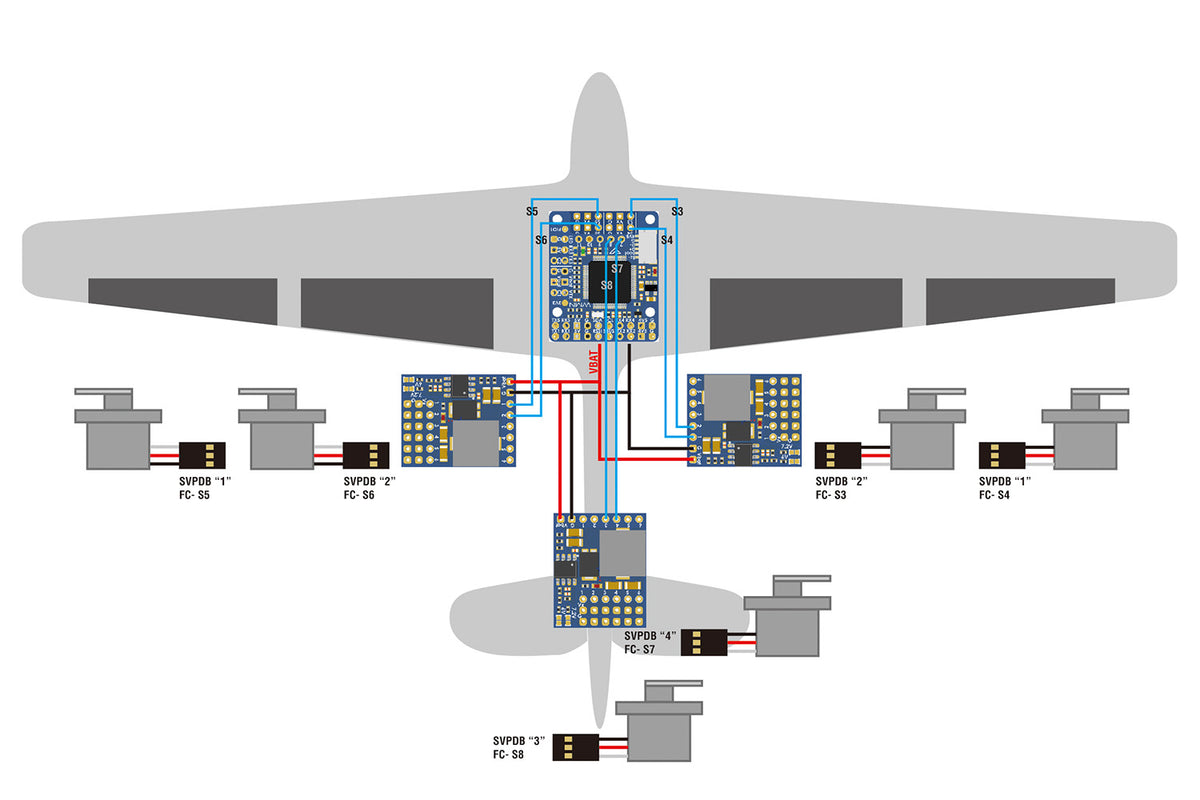

• Кілька плат на модель — окремо на кожне крило й хвіст.
• Витримує коротке замикання на виході до 3 с.

Характеристики

• Вхідна напруга: 5.5–36 В (2–8S LiPo)

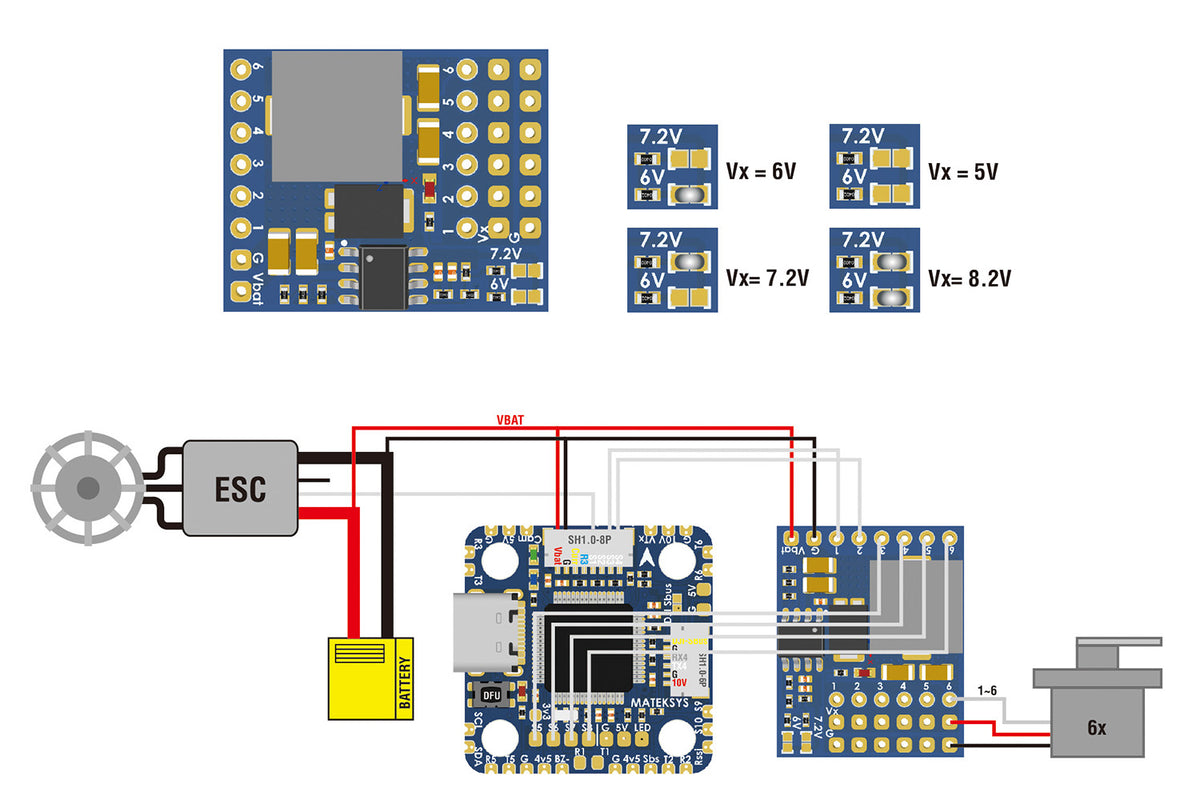

• Вихідна напруга (Vx): 5 В за замовчуванням; 6 В, 7.2 В або 8.2 В — перемичками «6V» / «7.2V» (обидві запаяні — 8.2 В)
• Струм: 4 А тривало, 7 А пік
• Виходи: 6 каналів серво, крок 2.54 мм

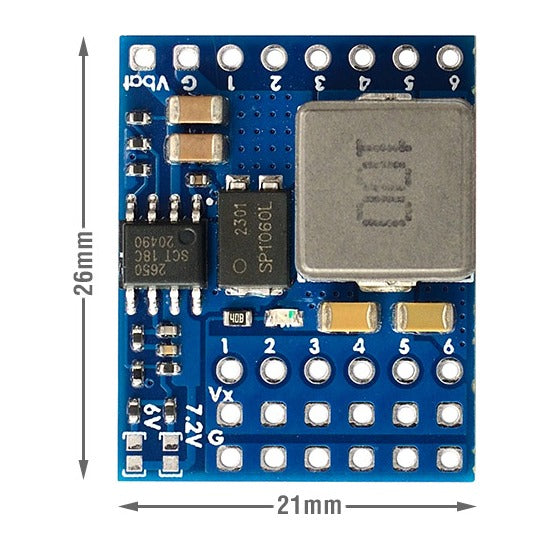

• Розміри: 26 × 21 × 5 мм
• Вага: 4 г

Комплектація

• Плата Matek Servo PDB (SVPDB-8S) — 1 шт.
• Штирьові роз'єми 2.54 мм

Сумісність

• Сервоприводи: будь-які з роз'ємом JR / Futaba 2.54 мм. Напругу виставляйте за специфікацією серво — HV-серво (до 8.4 В) на 7.2 / 8.2 В, звичайні — на 5 / 6 В.
• Польотні контролери: сигнальні лінії 1–6 заводяться з контролера чи приймача, живлення серво береться з плати — підходить для контролерів без окремого BEC під серво.
• Увага: захисту від переплутаної полярності немає — перевіряйте «+» і «−» перед першим підключенням акумулятора. Якщо вхідна напруга нижча за задану, на виході буде вхідна напруга.
