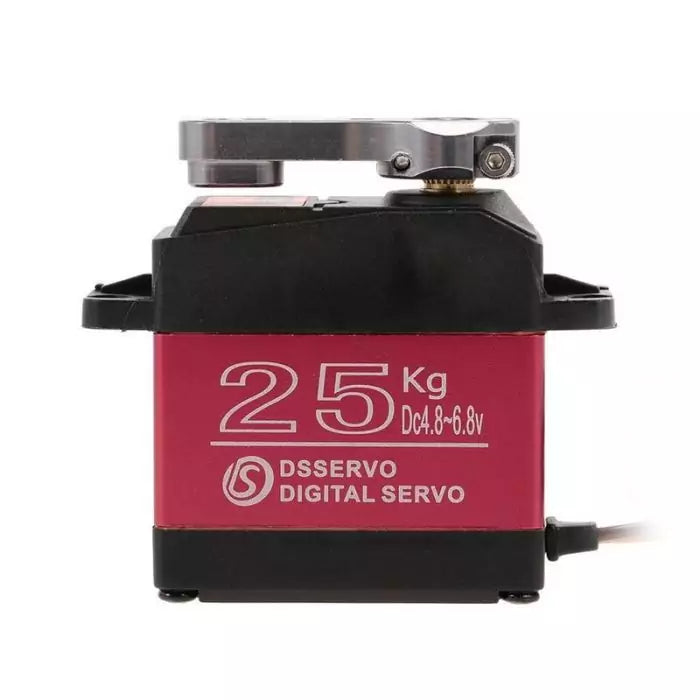

Сервопривід Dsservo DS3225MG 270°

DSServo DS3225MG 270° — цифровий сервопривід стандартного розміру з металевим редуктором, алюмінієвою серединою корпусу і ходом 270°. Момент до 25 кг·см при 6.8 В. Корпус з ущільнювачами від вологи. Підходить для поворотних платформ і пан-тилт систем, маніпуляторів, механізмів скидання на кілька позицій та інших вузлів, де 180° замало.

Особливості

• Хід 270° — на третину більший кут повороту, ніж у звичайних 180°-серво.
• 25 кг·см — момент при 6.8 В, 21 кг·см при 5 В.
• Металевий редуктор — мідні й алюмінієві шестерні з твердим анодуванням, вихідний вал на двох підшипниках.
• Алюмінієва середина корпусу — краще відводить тепло від двигуна.
• Цифровий контролер — мертва зона 3 мкс, точне утримання положення.

Характеристики

• Робоча напруга: 4.8–6.8 В
• Момент: 21 кг·см (5 В) / 25 кг·см (6.8 В)
• Швидкість без навантаження: 0.15 с/60° (5 В) / 0.13 с/60° (6.8 В)
• Хід: 270° (500–2500 мкс), нейтраль 1500 мкс
• Мертва зона: 3 мкс
• Частота сигналу: 50–330 Гц
• Тип керування: цифровий, PWM
• Редуктор: металевий (мідь, алюміній), 2 підшипники
• Шліц вала: 25T
• Двигун: колекторний
• Роз'єм: JR
• Розміри: 40 × 20 × 40.5 мм
• Вага: 60 г

Комплектація

• Сервопривід DSServo DS3225MG 270° — 1 шт.

Сумісність

• Підключення: роз'єм JR (сигнал, плюс, мінус) — у PWM-вихід приймача, сервоканал польотного контролера або плату-розгалужувач. До шинних виходів (S.BUS, IBUS, CRSF) напряму не підключається.
• Живлення: 4.8–6.8 В — від BEC на 5–6 В або від 2S LiFe (6.6 В). Напряму від 2S LiPo (до 8.4 В) живити не можна. Під навантаженням серво споживає великий струм — потрібен BEC із запасом по струму.
• Качалки: підходять качалки зі шліцом 25T.
• Є версія з ходом 180° — DS3225MG 180°.
